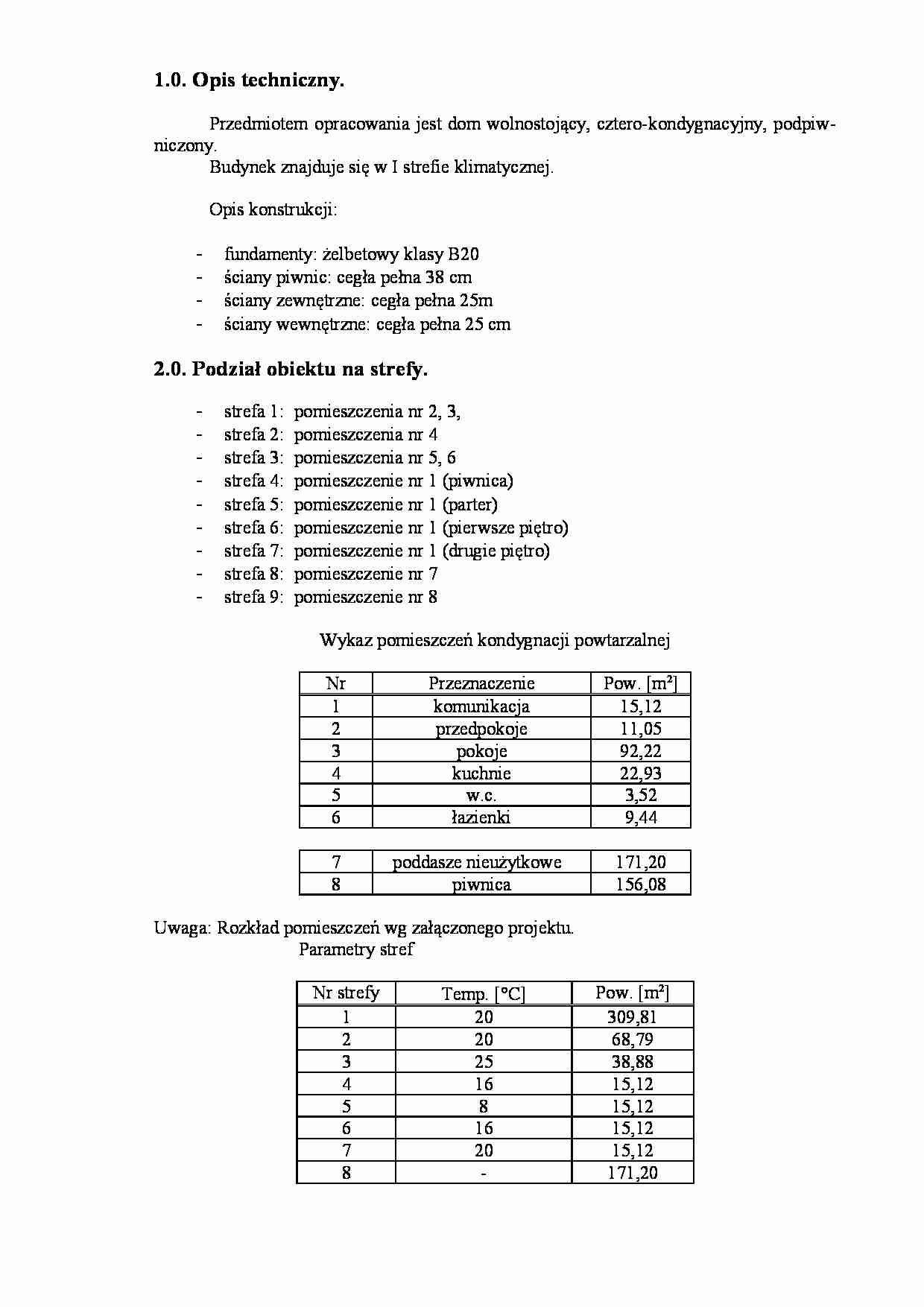

1.0. Opis techniczny. Przedmiotem opracowania jest dom wolnostojący, cztero-kondygnacyjny, podpiw- niczony. Budynek znajduje się w I strefie klimatycznej. Opis konstrukcji: - fundamenty: żelbetowy klasy B20 - ściany piwnic: cegła pełna 38 cm - ściany zewnętrzne: cegła pełna 25m - ściany wewnętrzne: cegła pełna 25 cm 2.0. Podział obiektu na strefy. - strefa 1:  pomieszczenia nr 2, 3,  - strefa 2:  pomieszczenia nr 4 - strefa 3:  pomieszczenia nr 5, 6  - strefa 4:  pomieszczenie nr 1 (piwnica) - strefa 5:  pomieszczenie nr 1 (parter) - strefa 6:  pomieszczenie nr 1 (pierwsze piętro) - strefa 7:  pomieszczenie nr 1 (drugie piętro) - strefa 8:  pomieszczenie nr 7 - strefa 9:  pomieszczenie nr 8  Wykaz pomieszczeń kondygnacji powtarzalnej Nr Przeznaczenie Pow. [m2] 1 komunikacja 15,12 2 przedpokoje 11,05 3 pokoje 92,22 4 kuchnie 22,93 5 w.c. 3,52 6 łazienki 9,44 7 poddasze nieużytkowe   171,20 8 piwnica 156,08 Uwaga: Rozkład pomieszczeń wg załączonego projektu.                                Parametry stref Nr strefy Temp. [ °C] Pow. [m2] 1 20 309,81 2 20 68,79 3 25 38,88 4 16 15,12 5 8 15,12 6 16 15,12 7 20 15,12 8 - 171,20 9 16 156,08 3.0. Założenia dotyczące wewnętrznych zysków ciepła.  Budynek wielorodzinny, wyposażony w podstawowe urządzenia potrzebne w każ       dym gospodarstwie domowym. 4.0. Położenie i struktura przegród. Rzut parter: Rzut piwnic: 3 1 4 6 14 25 18 17 16 13 15 5 12 11 10 7 8 9 19 2 20 22 23 24 4 21           Przekrój:            Strop nad piwnicą Układ warstw: Lp. Nazwa warstwy Grubość [m] Wsp. przew. ciepl. [W/mK] 1. Wykładzina podłogowa PCW 0,005 0,350 2. Papa asfaltowa 0,002 0,180 3. Płyty wiórowe 0,05 0,130 4. Beton zwykły 0,02 1,500 5. Żelbet 0,230 1,700 6. Tynk cem. – wap. 0,015 1,000 Obliczenia wykonano w programie PMK: k0=1,229 W/m2K Strop nad ostatnią kondygnacją Układ warstw: Lp. Nazwa warstwy Grubość [m] Wsp. przew. ciepl. [W/mK] 1. Beton zwykły 0,030 1,500 2. Wełna mineralna 0,150 0,050 3. Papa asfaltowa 0,002 0,18 4. Żelbet 0,230 1,700 5. Tynk cem. – wap. 0,015 1,000 Obliczenia wykonano w programie PMK: k0=0,292 W/m2K 26 27 28 30 29 31 32 34 33 Dach Układ warstw: Lp. Nazwa warstwy Grubość [m] Wsp. przew. ciepl. [W/mK] 1. Deski 0,1 0,160 Obliczenia wykonano w programie PMK: k0=1,274 W/m2K Ściana zewnętrzna Układ warstw: Lp. Nazwa warstwy Grubość [m] Wsp. przew. ciepl. [W/mK]

(…)

… rosy.
Do obliczeń pkt. rosy wykorzystano omówione wcześniej mostki termiczne.
Spełniony musi być warunek:
tp > ts + 1°C
ts - temperatura punktu rosy
tp - temperatura powierzchni wewnętrznej
, gdzie aby otrzymać tp musimy posłużyć się wzorem:
p = 0,01 x ϕ x ps
p - ciśnienie pary wodnej nienasyconej
ps - ciśnienie cząstkowe pary wodnej nasyconej
t - temperatura powietrza w pomieszczeniu
ϕ - wilgotność…

0,015
1,000
Obliczenia wykonano w programie PMK: k0=2,186 W/m2K
Ścianka działowa – „6”
Układ warstw:
Lp. Nazwa warstwy
1. Tynk cem. – wap.
2. Cegła dziurawka
3. Tynk cem. – wap.
Grubość [m] Wsp. przew. ciepl. [W/mK]
0,015
1,000
0,060
0,640
0,015
1,000
Obliczenia wykonano w programie PMK: k0=2,749 W/m2K
5.0. Mostki termiczne.
Ze względu na ograniczony czas zajęć laboratoryjnych uwzględniono tylko trzy rodzaje mostków termicznych (narożnik w ścianie zewnętrznej wraz z oknem, filar międzyokienny, filar międzyokienny z dochodząca ścianą wewnętrzną). W przypadku podobnego
mostka termicznego został on uwzględniony w obliczeniach. W obliczeniach innych mostków nie uwzględniono (nadproża, wieńce, itp.,).
Obliczenia dokonano w programie HEAT. Potrzebne parametry odczytano z plików wynikowych. Graficzna…
