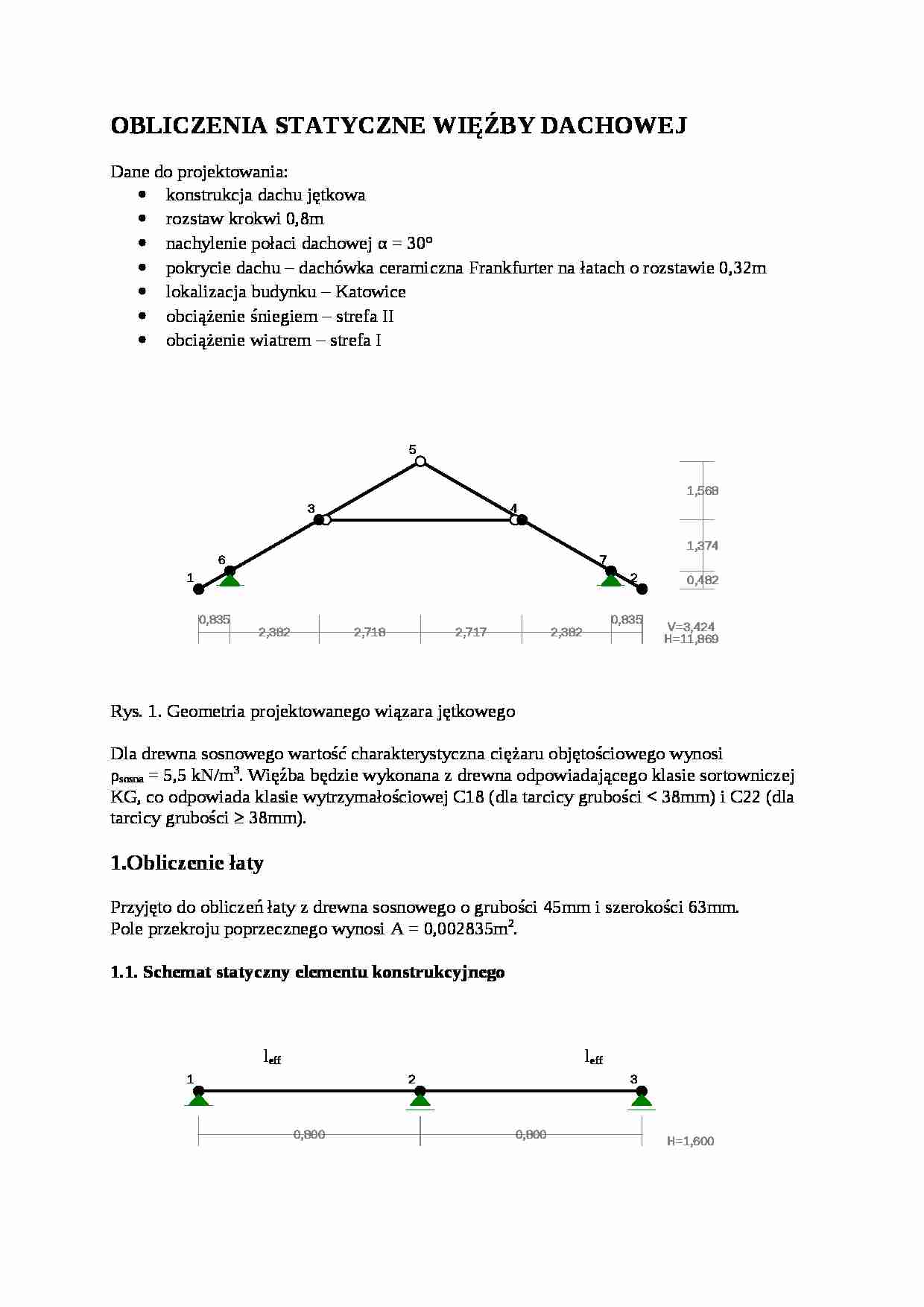

OBLICZENIA STATYCZNE WIĘŹBY DACHOWEJ
Dane do projektowania:
konstrukcja dachu jętkowa
rozstaw krokwi 0,8m
nachylenie połaci dachowej α = 30°
pokrycie dachu - dachówka ceramiczna Frankfurter na łatach o rozstawie 0,32m
lokalizacja budynku - Katowice
obciążenie śniegiem - strefa II
obciążenie wiatrem - strefa I
Rys. 1. Geometria projektowanego wiązara jętkowego
Dla drewna sosnowego wartość charakterystyczna ciężaru objętościowego wynosi
ρsosna = 5,5 kN/m3. Więźba będzie wykonana z drewna odpowiadającego klasie sortowniczej KG, co odpowiada klasie wytrzymałościowej C18 (dla tarcicy grubości

(…)


Razem
0,482
0,567
A2.Ciężar własny dachy z uwzględnieniem ciężaru krokwi (pod jętką)
ciężar łaty
0,016 ·(100/32) ·0,80
Ciężar własny dachówki
0,042 ·11 ·0,80
Ciężar ocieplenia(150mm wełny mineralnej)
0,15 ·1,0 ·0,80
Ciężar własny krokwi
0,075 ·0,175 ·5,5
Ciężar płyt g-k na ruszcie
0,012·12·0,8
0,040
0,370
0,120
0,072
0,115
1,1
1,2
1,2
1,1
1,2
0,044
0,444
0,144
0,079
0,138
Razem
0,717
0,849
B. Śnieg…
