Adam Zaborski. Wytrzymałosc materiałów, semestr 1
Walerowicz Paweł WIL gr. 9
Projekt nr 2

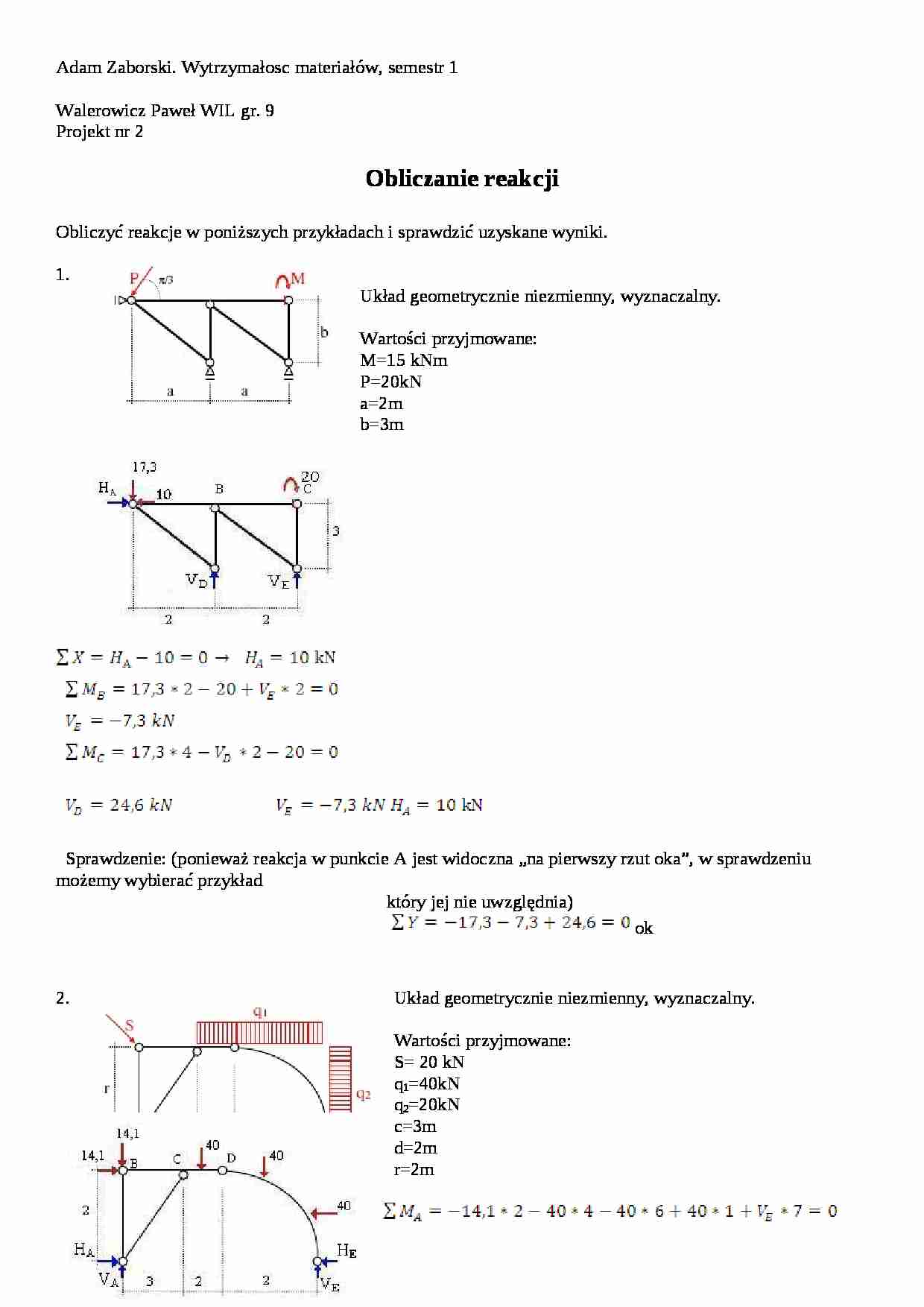

Obliczanie reakcji Obliczyć reakcje w poniższych przykładach i sprawdzić uzyskane wyniki.
1. Układ geometrycznie niezmienny, wyznaczalny.
Wartości przyjmowane:
M=15 kNm
P=20kN
a=2m
b=3m
Sprawdzenie: (ponieważ reakcja w punkcie A jest widoczna „na pierwszy rzut oka”, w sprawdzeniu możemy wybierać przykład który jej nie uwzględnia) ok
2. Układ geometrycznie niezmienny, wyznaczalny.
Wartości przyjmowane:
S= 20 kN
q 1 =40kN
q 2 =20kN
c=3m
d=2m
r=2m
kN
kN
kN kN
Sprawdzenie:
ok 3.
Wartości przyjmowane:
q 3 =45 kN
e=2m
Układ wewnętrznie niezmienny.
kN
Aby określić pozostałe reakcje musimy podzielić układ wg następujących linii:
Możemy dokonać takiego podziału, ponieważ pręt BE jest prętem kratownicowym. W rezultacie otrzymujemy następujące podukłady:
oraz Ponadto:
kN
Sprawdzenie:
ok
