Naturalna nośność sklepienia

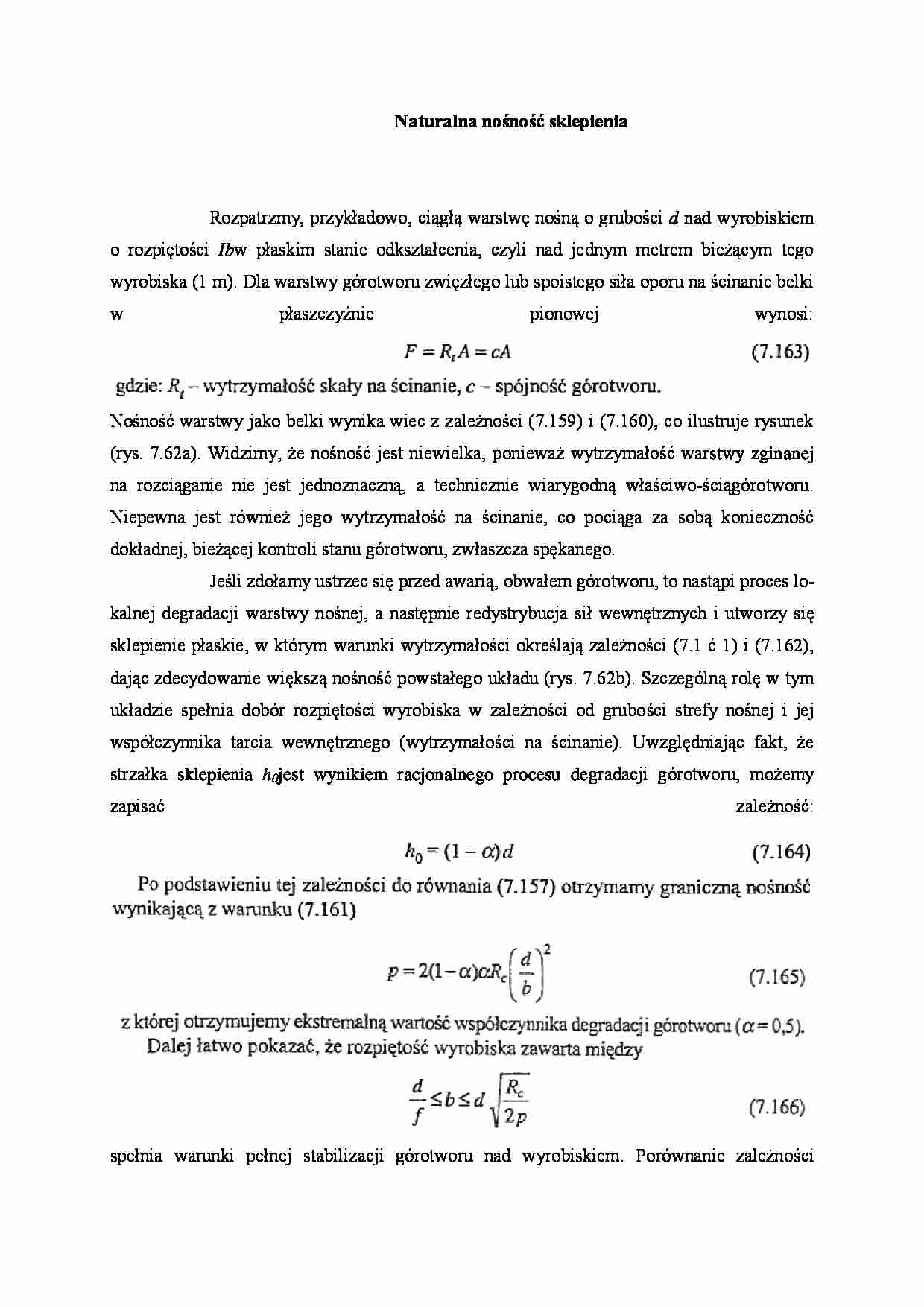

Rozpatrzmy, przykładowo, ciągłą warstwę nośną o grubości d nad wyrobiskiem o rozpiętości Ib w płaskim stanie odkształcenia, czyli nad jednym metrem bieżącym tego wyrobiska (1 m). Dla warstwy górotworu zwięzłego lub spoistego siła oporu na ścinanie belki w płaszczyźnie pionowej wynosi: Nośność warstwy jako belki wynika wiec z zależności (7.159) i (7.160), co ilustruje rysunek (rys. 7.62a). Widzimy, że nośność jest niewielka, ponieważ wytrzymałość warstwy zginanej na rozciąganie nie jest jednoznaczną, a technicznie wiarygodną właściwo-ściągórotworu. Niepewna jest również jego wytrzymałość na ścinanie, co pociąga za sobą konieczność dokładnej, bieżącej kontroli stanu górotworu, zwłaszcza spękanego.
Jeśli zdołamy ustrzec się przed awarią, obwałem górotworu, to nastąpi proces lokalnej degradacji warstwy nośnej, a następnie redystrybucja sił wewnętrznych i utworzy się sklepienie płaskie, w którym warunki wytrzymałości określają zależności (7.1 ć 1) i (7.162), dając zdecydowanie większą nośność powstałego układu (rys. 7.62b). Szczególną rolę w tym układzie spełnia dobór rozpiętości wyrobiska w zależności od grubości strefy nośnej i jej współczynnika tarcia wewnętrznego (wytrzymałości na ścinanie). Uwzględniając fakt, że strzałka sklepienia h0 jest wynikiem racjonalnego procesu degradacji górotworu, możemy zapisać zależność: spełnia warunki pełnej stabilizacji górotworu nad wyrobiskiem. Porównanie zależności (7,158) i (7.162) wskazuje, że przy pełnej stabilizacji kąt nachylenia osi obrysu sklepienia nie może przekraczać kąta oporu górotworu na ścinanie (pozornego kąta tarcia wewnętrznego). Widzimy więc, że geometria racjonalnego układu nośnego jest ściśle określona i musimy ją precyzyjnie zdefiniować na etapie projektowania wyrobisk podziemnych. Dotyczy to nie tylko stropu, ale również całego otoczenia wyrobiska, jego ociosów i spągu. Przez kształtowanie wyrobiska o wypukłym krzywoliniowym obrysie od razu tworzymy mimośrodowo ściskany układ nośny, a więc bardziej korzystny ustrój łukowy.
