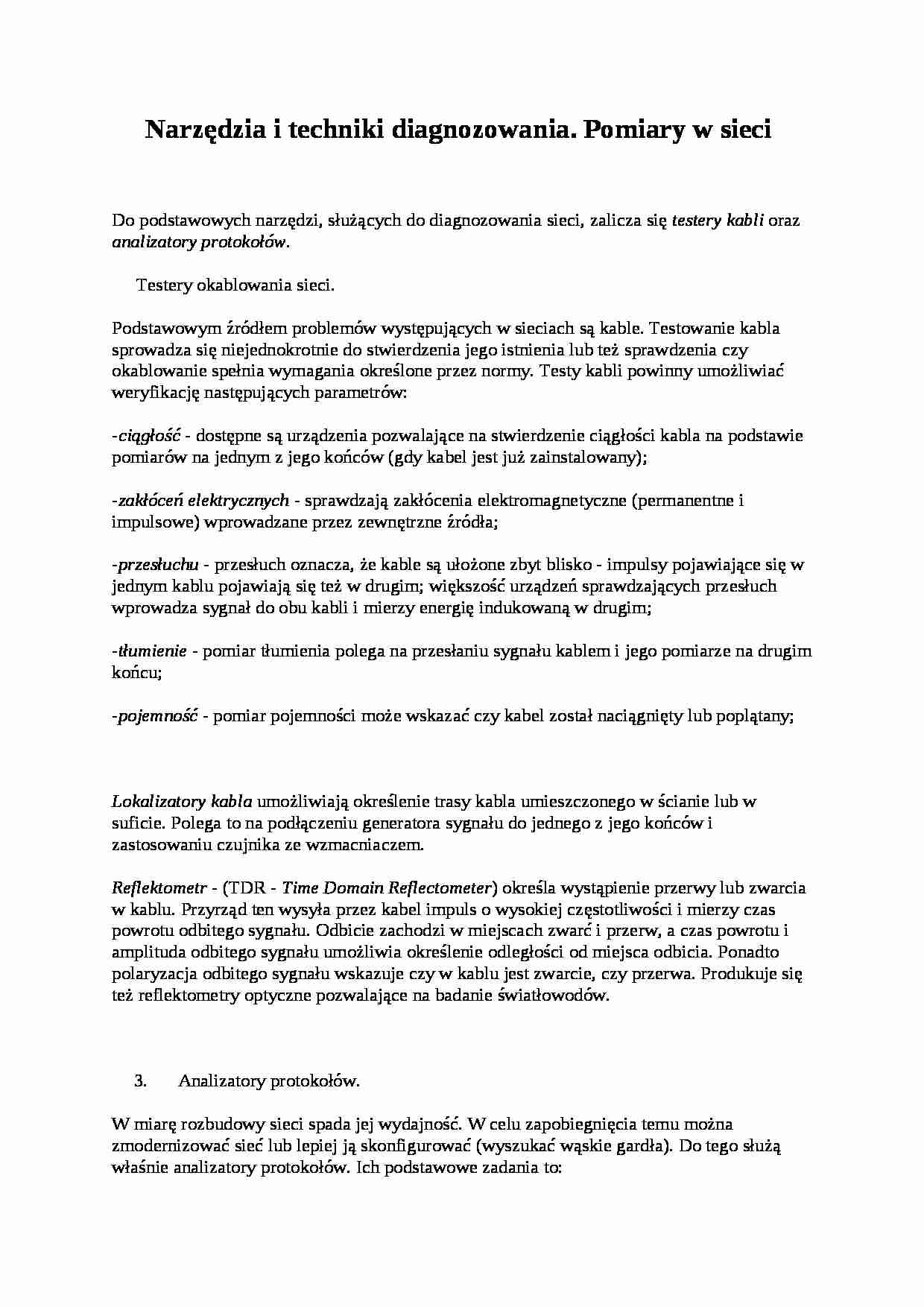

Narzędzia i techniki diagnozowania. Pomiary w sieci
Do podstawowych narzędzi, służących do diagnozowania sieci, zalicza się testery kabli oraz analizatory protokołów .
Testery okablowania sieci.
Podstawowym źródłem problemów występujących w sieciach są kable. Testowanie kabla sprowadza się niejednokrotnie do stwierdzenia jego istnienia lub też sprawdzenia czy okablowanie spełnia wymagania określone przez normy. Testy kabli powinny umożliwiać weryfikację następujących parametrów:
- ciągłość - dostępne są urządzenia pozwalające na stwierdzenie ciągłości kabla na podstawie pomiarów na jednym z jego końców (gdy kabel jest już zainstalowany);
- zakłóceń elektrycznych - sprawdzają zakłócenia elektromagnetyczne (permanentne i impulsowe) wprowadzane przez zewnętrzne źródła;
- przesłuchu - przesłuch oznacza, że kable są ułożone zbyt blisko - impulsy pojawiające się w jednym kablu pojawiają się też w drugim; większość urządzeń sprawdzających przesłuch wprowadza sygnał do obu kabli i mierzy energię indukowaną w drugim;
- tłumienie - pomiar tłumienia polega na przesłaniu sygnału kablem i jego pomiarze na drugim końcu;
- pojemność - pomiar pojemności może wskazać czy kabel został naciągnięty lub poplątany;
Lokalizatory kabla umożliwiają określenie trasy kabla umieszczonego w ścianie lub w suficie. Polega to na podłączeniu generatora sygnału do jednego z jego końców i zastosowaniu czujnika ze wzmacniaczem.
Reflektometr - (TDR - Time Domain Reflectometer ) określa wystąpienie przerwy lub zwarcia w kablu. Przyrząd ten wysyła przez kabel impuls o wysokiej częstotliwości i mierzy czas powrotu odbitego sygnału. Odbicie zachodzi w miejscach zwarć i przerw, a czas powrotu i amplituda odbitego sygnału umożliwia określenie odległości od miejsca odbicia. Ponadto polaryzacja odbitego sygnału wskazuje czy w kablu jest zwarcie, czy przerwa. Produkuje się też reflektometry optyczne pozwalające na badanie światłowodów.
3. Analizatory protokołów.
W miarę rozbudowy sieci spada jej wydajność. W celu zapobiegnięcia temu można zmodernizować sieć lub lepiej ją skonfigurować (wyszukać wąskie gardła). Do tego służą właśnie analizatory protokołów. Ich podstawowe zadania to:
-określenie, które stacje w sieci są najbardziej aktywne. Jeśli dana stacja powoduje za duże obciążenie danego segmentu sieci lokalnej to może być przeniesiona do innego segmentu;
-określenie stacji generujących błędy;
-filtracja i podgląd określonych typów pakietów, np. z informacją routingu. W oparciu o uzyskane informacje można skorygować częstotliwość rozsyłania pakietów przez serwery i routery - w celu zredukowania ruchu w sieci;
(…)
…. W celu zapobiegnięcia temu można zmodernizować sieć lub lepiej ją skonfigurować (wyszukać wąskie gardła). Do tego służą właśnie analizatory protokołów. Ich podstawowe zadania to:
-określenie, które stacje w sieci są najbardziej aktywne. Jeśli dana stacja powoduje za duże obciążenie danego segmentu sieci lokalnej to może być przeniesiona do innego segmentu;
-określenie stacji generujących błędy…
