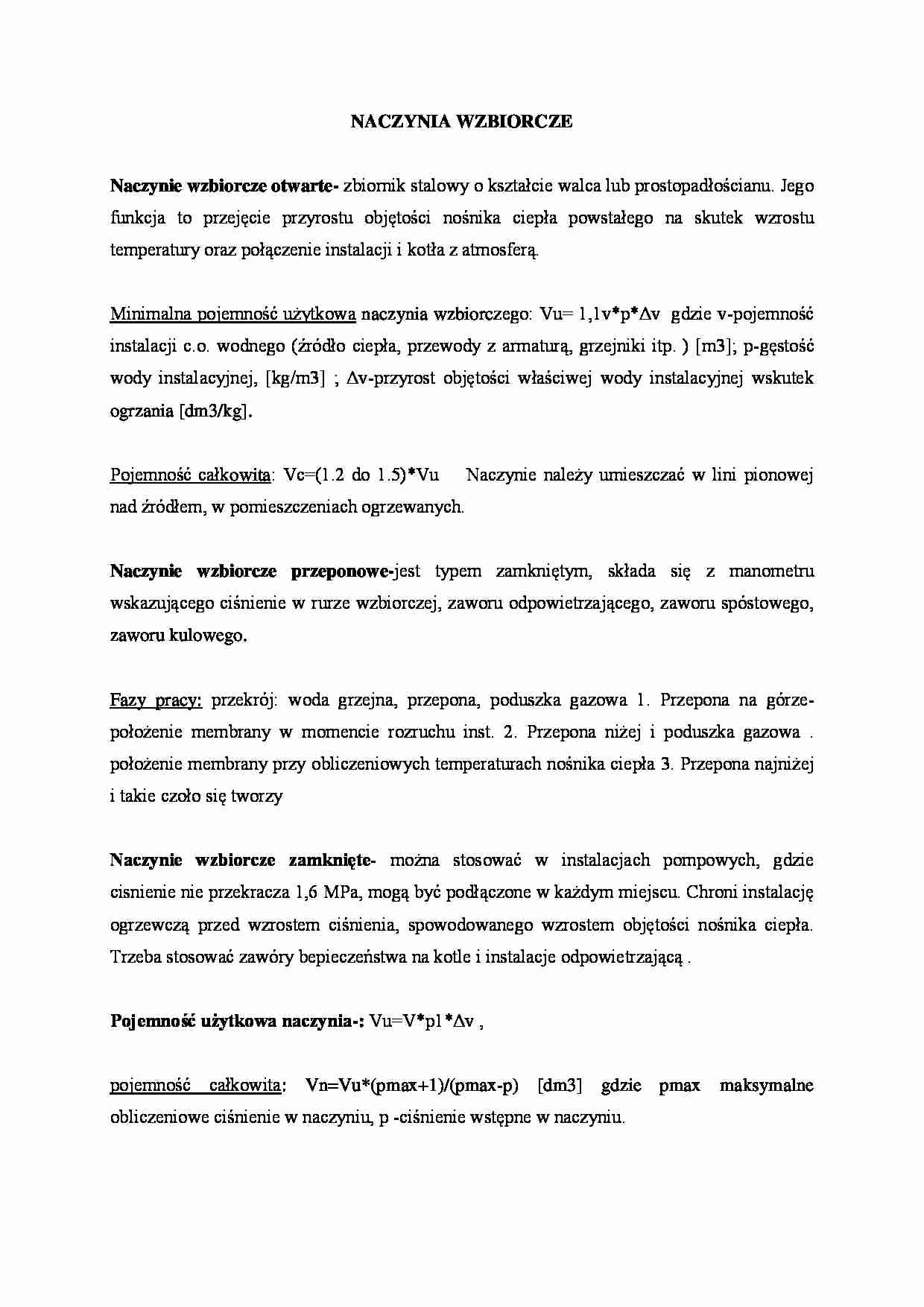

NACZYNIA WZBIORCZE
Naczynie wzbiorcze otwarte- zbiornik stalowy o kształcie walca lub prostopadłościanu. Jego funkcja to przejęcie przyrostu objętości nośnika ciepła powstałego na skutek wzrostu temperatury oraz połączenie instalacji i kotła z atmosferą. Minimalna pojemność użytkowa naczynia wzbiorczego: Vu= 1,1v*p*Δv gdzie v-pojemność instalacji c.o. wodnego (źródło ciepła, przewody z armaturą, grzejniki itp. ) [m3]; p-gęstość wody instalacyjnej, [kg/m3] ; Δv-przyrost objętości właściwej wody instalacyjnej wskutek ogrzania [dm3/kg].
Pojemność całkowita: Vc=(1.2 do 1.5)*Vu Naczynie należy umieszczać w lini pionowej nad źródłem, w pomieszczeniach ogrzewanych. Naczynie wzbiorcze przeponowe-jest typem zamkniętym, składa się z manometru wskazującego ciśnienie w rurze wzbiorczej, zaworu odpowietrzającego, zaworu spóstowego, zaworu kulowego. Fazy pracy: przekrój: woda grzejna, przepona, poduszka gazowa 1. Przepona na górze- położenie membrany w momencie rozruchu inst. 2. Przepona niżej i poduszka gazowa . położenie membrany przy obliczeniowych temperaturach nośnika ciepła 3. Przepona najniżej i takie czoło się tworzy Naczynie wzbiorcze zamknięte- można stosować w instalacjach pompowych, gdzie cisnienie nie przekracza 1,6 MPa, mogą być podłączone w każdym miejscu. Chroni instalację ogrzewczą przed wzrostem ciśnienia, spowodowanego wzrostem objętości nośnika ciepła. Trzeba stosować zawóry bepieczeństwa na kotle i instalacje odpowietrzającą .
Pojemność użytkowa naczynia-: Vu=V*p1*Δv , pojemność całkowita: Vn=Vu*(pmax+1)/(pmax-p) [dm3] gdzie pmax maksymalne obliczeniowe ciśnienie w naczyniu, p -ciśnienie wstępne w naczyniu.
