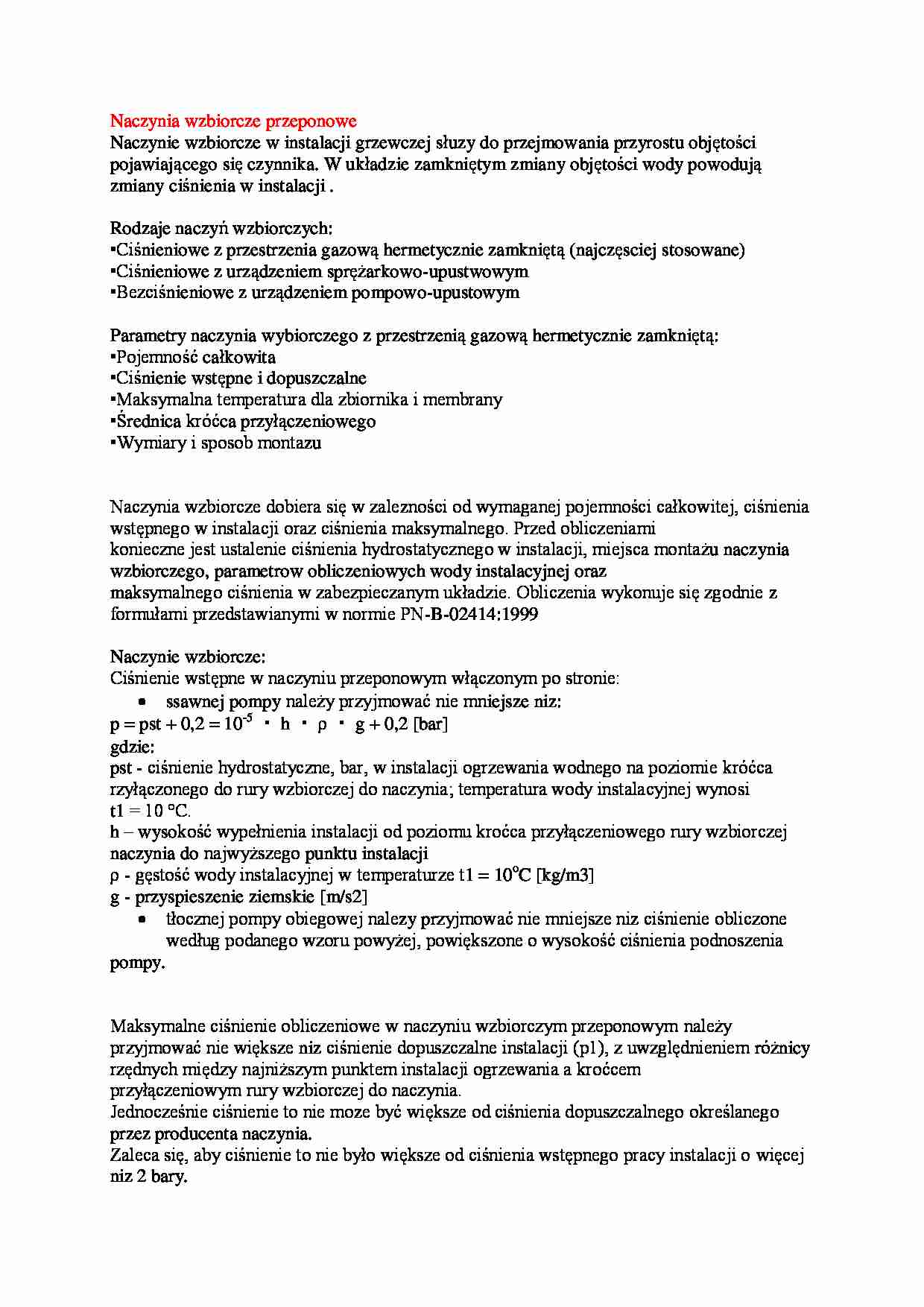

Naczynia wzbiorcze przeponowe Naczynie wzbiorcze w instalacji grzewczej słuzy do przejmowania przyrostu objętości pojawiającego się czynnika. W układzie zamkniętym zmiany objętości wody powodują zmiany ciśnienia w instalacji . Rodzaje naczyń wzbiorczych: •Ciśnieniowe z przestrzenia gazową hermetycznie zamkniętą (najczęsciej stosowane) •Ciśnieniowe z urządzeniem sprężarkowo-upustwowym •Bezciśnieniowe z urządzeniem pompowo-upustowym Parametry naczynia wybiorczego z przestrzenią gazową hermetycznie zamkniętą: •Pojemność całkowita •Ciśnienie wstępne i dopuszczalne •Maksymalna temperatura dla zbiornika i membrany •Średnica króćca przyłączeniowego •Wymiary i sposob montazu Naczynia wzbiorcze dobiera się w zalezności od wymaganej pojemności całkowitej, ciśnienia wstępnego w instalacji oraz ciśnienia maksymalnego. Przed obliczeniami konieczne jest ustalenie ciśnienia hydrostatycznego w instalacji, miejsca montażu naczynia wzbiorczego, parametrow obliczeniowych wody instalacyjnej oraz maksymalnego ciśnienia w zabezpieczanym układzie. Obliczenia wykonuje się zgodnie z formułami przedstawianymi w normie PN-B-02414:1999 Naczynie wzbiorcze: Ciśnienie wstępne w naczyniu przeponowym włączonym po stronie: ssawnej pompy należy przyjmować nie mniejsze niz: p = pst + 0,2 = 10 -5 ・ h ・ ρ ・ g + 0,2 [bar] gdzie: pst - ciśnienie hydrostatyczne, bar, w instalacji ogrzewania wodnego na poziomie króćca rzyłączonego do rury wzbiorczej do naczynia; temperatura wody instalacyjnej wynosi t1 = 10 °C. h – wysokość wypełnienia instalacji od poziomu kroćca przyłączeniowego rury wzbiorczej naczynia do najwyższego punktu instalacji ρ - gęstość wody instalacyjnej w temperaturze t1 = 10oC [kg/m3] g - przyspieszenie ziemskie [m/s2] tłocznej pompy obiegowej nalezy przyjmować nie mniejsze niz ciśnienie obliczone według podanego wzoru powyżej, powiększone o wysokość ciśnienia podnoszenia pompy. Maksymalne ciśnienie obliczeniowe w naczyniu wzbiorczym przeponowym należy przyjmować nie większe niz ciśnienie dopuszczalne instalacji (p1), z uwzględnieniem różnicy rzędnych między najniższym punktem instalacji ogrzewania a kroćcem przyłączeniowym rury wzbiorczej do naczynia. Jednocześnie ciśnienie to nie moze być większe od ciśnienia dopuszczalnego określanego przez producenta naczynia. Zaleca się, aby ciśnienie to nie było większe od ciśnienia wstępnego pracy instalacji o więcej niz 2 bary. Wartość ciśnienia wstępnego pracy instalacji mozna obliczyć ze wzoru:
(…)
… instalacji wchodzą: źrodło ciepła
(kotły lub wymienniki ciepła), przewody z armaturą, grzejniki itp. (zgodnie z PN-B01430:1990),
ρ - gęstość wody instalacyjnej w temperaturze początkowej t1 = 10 °C, kg/m3,
Δν - przyrost objętości właściwej wody instalacyjnej przy jej ogrzewaniu od temperatury
początkowej t1, do obliczeniowej temperatury wody instalacyjnej na zasilaniu t2, dm3/kg.
Minimalna pojemność…
… - pojemność instalacji ogrzewania wodnego, m3; w skład instalacji wchodzą: źrodło ciepła
(kotły lub wymienniki ciepła), przewody z armaturą, grzejniki itp. (zgodnie z PN-B-
01430:1990),
ρ - gęstość wody instalacyjnej w temperaturze początkowej t1 = 10 °C, kg/m3,
Δν - przyrost objętości właściwej wody instalacyjnej przy jej ogrzewaniu od temperatury
początkowej t1, do obliczeniowej temperatury wody…
… złączka samozamykająca lub kurek kulowy
zabezpieczający
przed przypadkowym zamknięciem, o przekroju przepływu nie mniejszym niż przekroj rury
wzbiorczej
- manometr
- armatura spustowa umożliwiająca oproznianie naczynia z wody
- odpowietrznik automatyczny (w razie konieczności)
Dobor maksymalnego ciśnienia pmax zalezy od usytuowania pompy i wzajemnego połozenia
rury wzbiorczej i pompy obiegowej…
