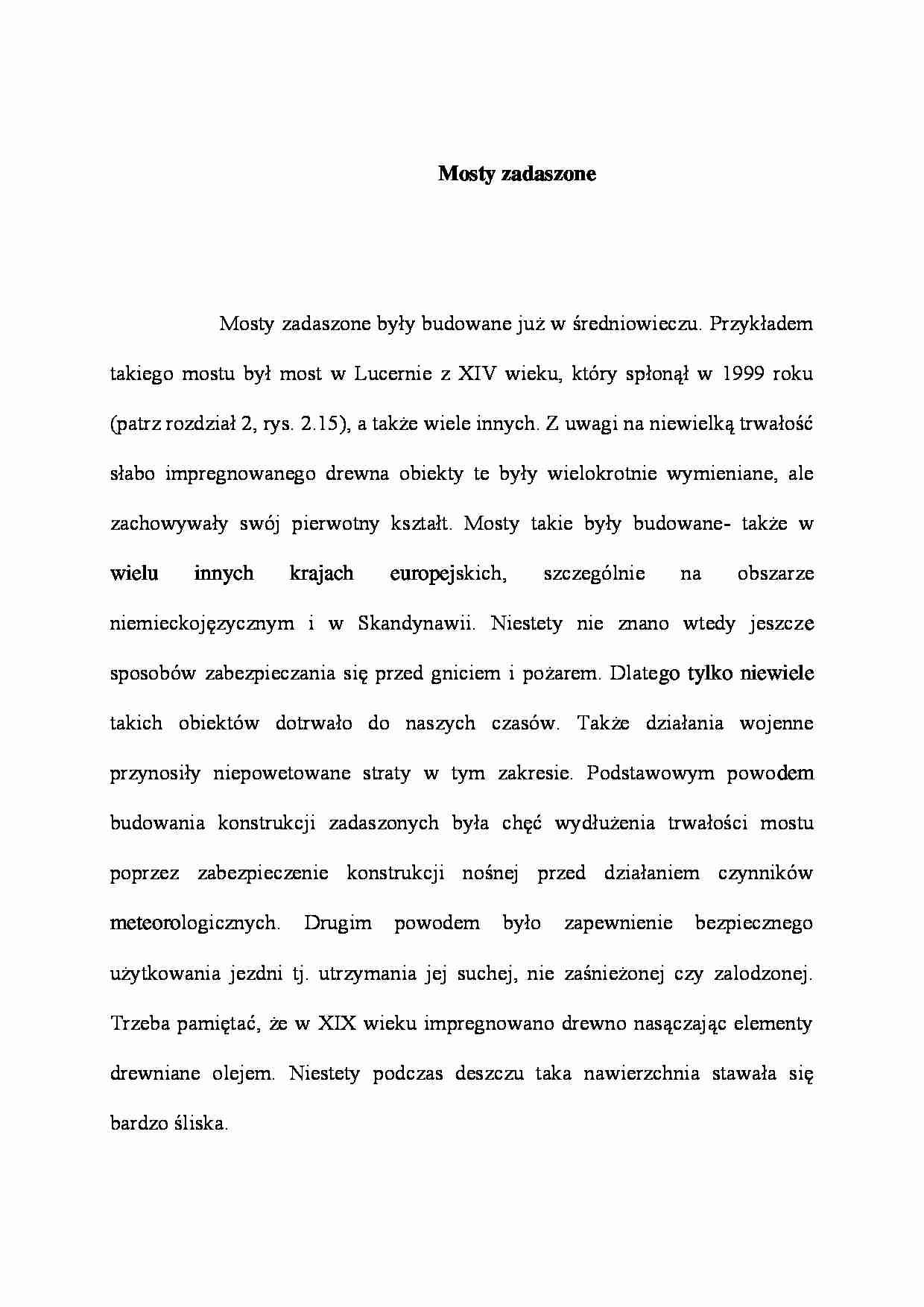

Mosty zadaszone - wykład - strona 1 Mosty zadaszone - wykład - strona 2 Mosty zadaszone - wykład - strona 3

Fragment notatki:

Mosty zadaszone
Mosty zadaszone były budowane już w średniowieczu. Przykładem takiego mostu był most w Lucernie z XIV wieku, który spłonął w 1999 roku (patrz rozdział 2, rys. 2.15), a także wiele innych. Z uwagi na niewielką trwałość słabo impregnowa­nego drewna obiekty te były wielokrotnie wymieniane, ale zachowywały swój pier­wotny kształt. Mosty takie były budowane- także w wielu innych krajach europej­skich, szczególnie na obszarze niemieckojęzycznym i w Skandynawii. Niestety nie znano wtedy jeszcze sposobów zabezpieczania się przed gniciem i pożarem. Dlate­go tylko niewiele takich obiektów dotrwało do naszych czasów. Także działania wojenne przynosiły niepowetowane straty w tym zakresie. Podstawowym powo­dem budowania konstrukcji zadaszonych była chęć wydłużenia trwałości mostu poprzez zabezpieczenie konstrukcji nośnej przed działaniem czynników meteoro­logicznych. Drugim powodem było zapewnienie bezpiecznego użytkowania jezdni tj. utrzymania jej suchej, nie zaśnieżonej czy zalodzonej. Trzeba pamiętać, że w XIX wieku impregnowano drewno nasączając elementy drewniane olejem. Niestety podczas deszczu taka nawierzchnia stawała się bardzo śliska.
Także względy konstrukcyjne powodowały, że budowano zadaszenia w celu zwiększenia sztywności skrętnej konstrukcji mostu. Istotne były również uwarun­kowania czysto użytkowe. Konie czy bydło było znacznie łatwiej przeprowadzić przez most zadaszony niż otwarty, bo nie widziały one płynącej pod nimi rzeki. Dźwigary były najczęściej kratownicowe typu X - pojedyncze bądź podwójne. Późniejsze rozwiązania zawierały także ściągi stalowe. Konstrukcja nośna pomos­tu była w postaci rusztu przykrytego nawierzchnią z desek. Piesi poruszali się wspól­nie z pojazdami lub na wydzielonych chodnikach umieszczanych na wspornikach wystających na zewnątrz dźwigarów. Chodniki były także zadaszone, a krawędzie dachu podparte słupkami.
Dźwigary kratownicowe pozostawały otwarte bądź obudowywano je deskami tworząc coś w rodzaju tunelu. Jeśli most był długi to w tych ścianach projektowa­no okna.
Na rys. 5.37 przedstawiono jeden z najdłuższych, całkowicie obudowanych, nie­mieckich mostów drewnianych przez rzekę Weiße Elster w Wünschendorf. Ma on około 70 m długości. Powstał w 1786 roku. a w 1830 roku został odnowiony.
Na szczególne wyróżnienie wśród niemieckich mostów drewnianych zasługuje most przez Ren w Bad Säckingen na przejściu granicznym między Niemcami i Szwaj­carią rys. 5.38. Obiekt powstał w 1843 roku. W trakcie eksploatacji kilkakrotnie ucierpiał z powodu pożarów, ale za każdym razem był odbudowywany. Całkowita długość mostu wynosi 206 m. Ma on siedem przęseł, przy czym rozpiętość niektó­rych z nich przekracza 30 m. Cechą charakterystyczną tego obiektu jest zmienna szerokość przęseł, wynosząca od 3,4 do 5,0 m. Poszerzenia występują na obszarach nad filarami. ... zobacz całą notatkę
