Zachodniopomorski Uniwersytet Technologiczny
Instytut Automatyki Przemysłowej
Zakład Metrologii
Sprawozdanie z wykonania ćwiczenia nr 10
Temat: Mostki prądu zmiennego
Skład zespołu:
Tomasz Kaleta
2. Piotr Kucharczyk
3. Maciej Bałdyga
Prowadzący: dr inż. Andrzej Czajkowski
Data wykonania:
15-01-2010
Ocena:
Podpis:
1. Celem naszego ćwiczenia zapoznanie z metodami pomiarów indukcyjności układu dwóch cewek indukcyjnych połączonych szeregowo i sprzężonych ze sobą.
2. Do wykonania ćwiczenia użyliśmy oscyloskopu rezystora i kondensatora.

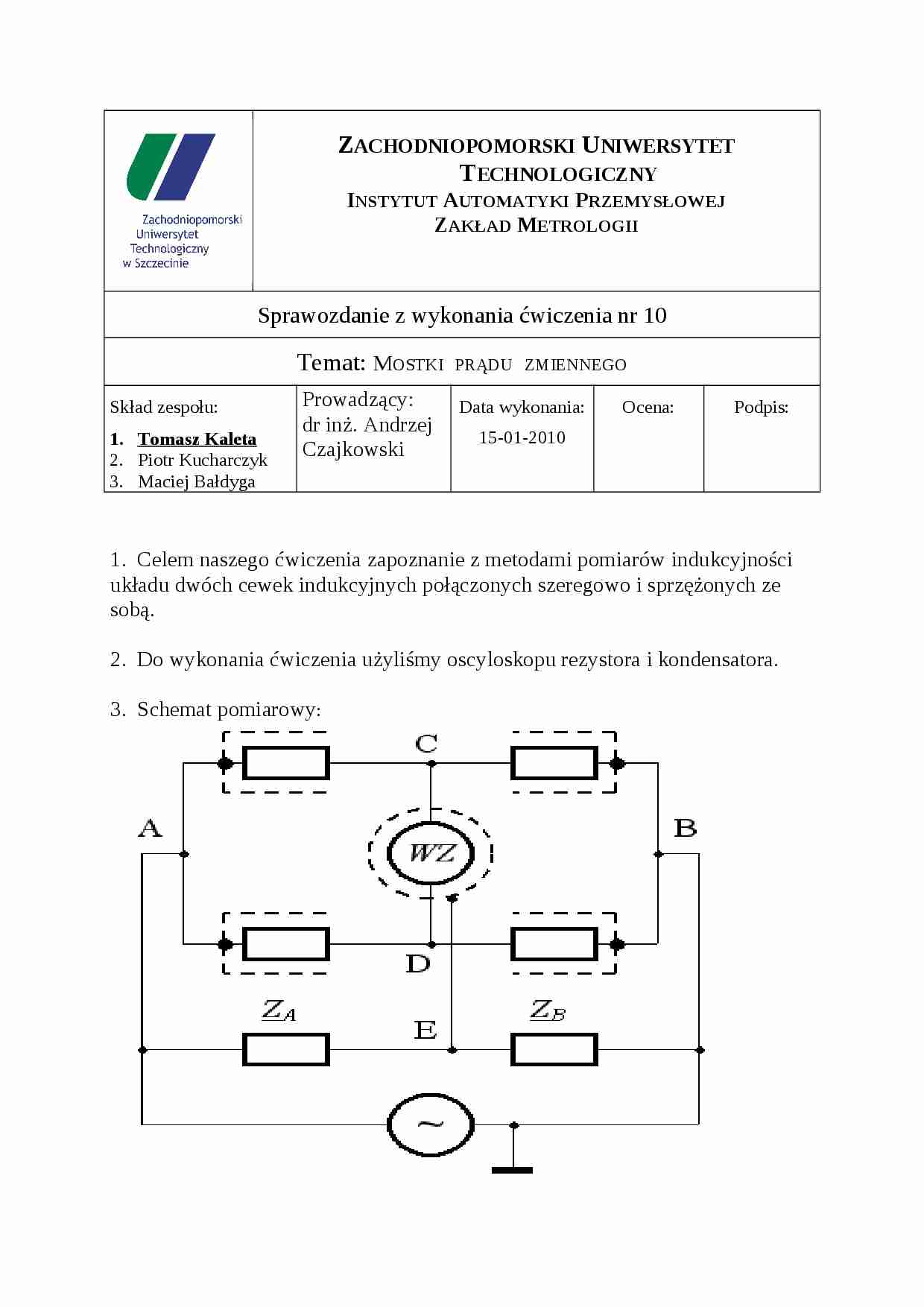

3. Schemat pomiarowy:
4. Wyniki pomiarów:
Iu = VE = VD Lx = C3*R2*R4 Urel(Lx) = 0,5%
Rx = Urel(Rx) = 0,16%
L+ = L1 + L2 +2M
L- = L1 + L2 - 2M
L+= 0,7604 F*2000Ω*5000Ω = 7,604H
W normalnym położeniu
W obróconym położeniu
l.p
F
Ω
l.p
F
Ω
0,5
0,78140
1357,0
0,5
0,62670
1350,7
1,0
0,70340
1357,0
1,0
0,64240
1351,7
1,5
0,69470
1356,0
1,5
0,65400
1351,7
2,0
0,68890
1355,0
2,0
0,65610
1351,8
3,0
0,68200
1355,0
3,0
0,66250
1351,8
4,0
0,67860
1355,0
4,0
0,66610
1352,8
5,0
0,67640
1354,4
5,0
0,66820
1352,8
6,0
0,67510
1354,4
6,0
0,66950
1352,8
8,0
0,67340
1353,5
8,0
0,67070
1352,8
10,0
0,67340
1353,5
10,0
0,67140
1353,5
L+=(0) = (7,604±0,039)H
L-=(0) = (5,845±0,030)H
(…)
…, które w większości przypadków są zbliżone do oczekiwanych. Przyczyn błędów uzyskanych wartości należy szukać w niedokładności elementów ramion mostka wynikającej z ich klasy, niedostatecznej czułości układu, którą można zwiększyć poprzez zwiększenie napięcia zasilania oraz sprzężeń pojemnościowych i indukcyjnościowych powstających pomiędzy elementami mostka oraz otoczeniem które moglibyśmy znacznie zmniejszyć poprzez ekranowanie. Analizując otrzymane wyniki ćwiczenia należy jeszcze zwrócić uwagę na znaczną wartość obliczonego względnego błędu pomiaru takich parametrów jak kąt stratności kondensatora, dobroć i stała czasowa cewki. Kąt stratności kondensatora, dobroć i stała czasowa cewki nie były mierzone bezpośrednio, lecz wyznaczane na podstawie obdarzonego niedokładnością pomiaru innych wielkości. Zatem…
