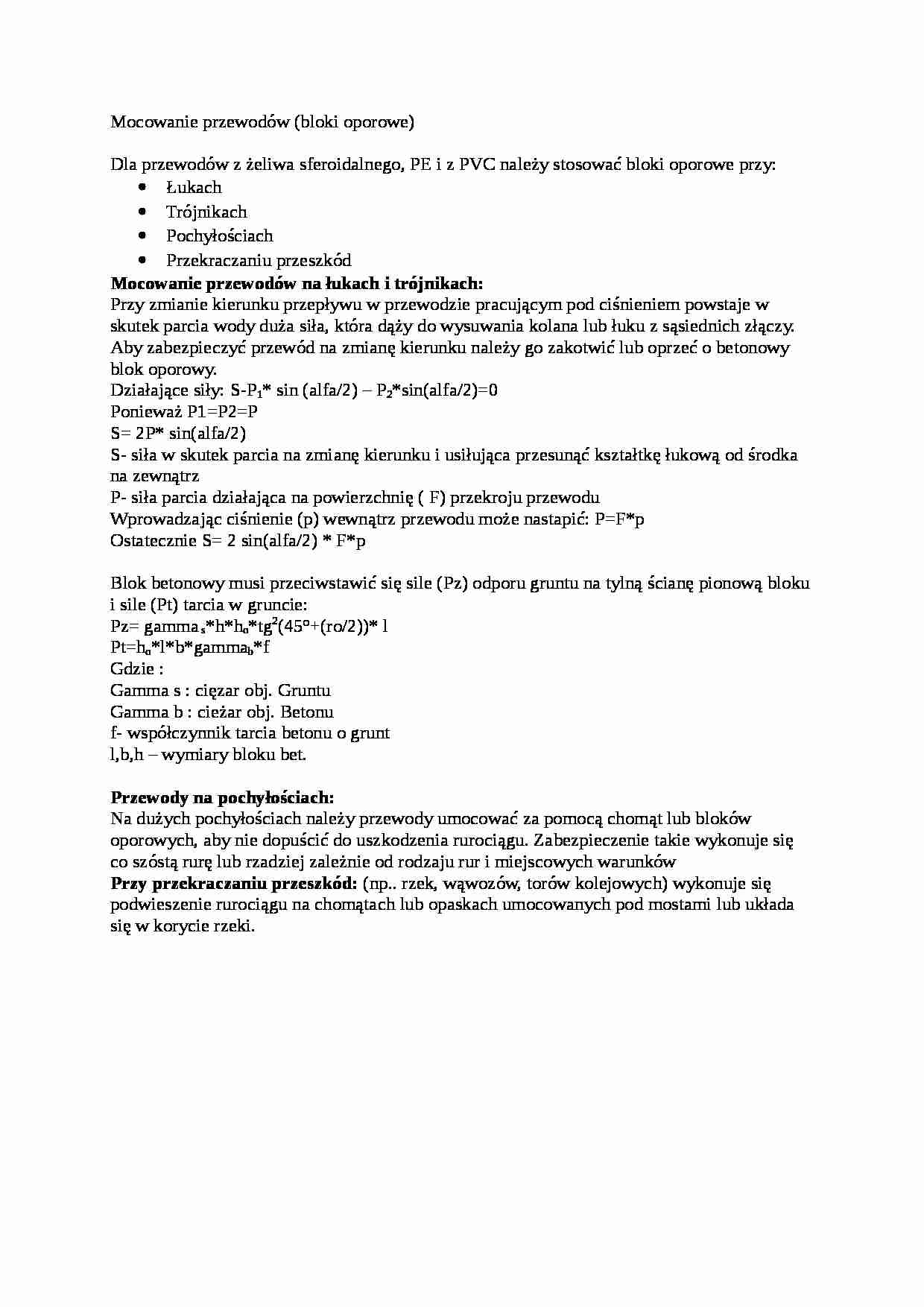

Mocowanie przewodów (bloki oporowe)
Dla przewodów z żeliwa sferoidalnego, PE i z PVC należy stosować bloki oporowe przy: Łukach Trójnikach
Pochyłościach
Przekraczaniu przeszkód
Mocowanie przewodów na łukach i trójnikach:
Przy zmianie kierunku przepływu w przewodzie pracującym pod ciśnieniem powstaje w skutek parcia wody duża siła, która dąży do wysuwania kolana lub łuku z sąsiednich złączy. Aby zabezpieczyć przewód na zmianę kierunku należy go zakotwić lub oprzeć o betonowy blok oporowy.
Działające siły: S-P1* sin (alfa/2) - P2*sin(alfa/2)=0
Ponieważ P1=P2=P S= 2P* sin(alfa/2)
S- siła w skutek parcia na zmianę kierunku i usiłująca przesunąć kształtkę łukową od środka na zewnątrz
P- siła parcia działająca na powierzchnię ( F) przekroju przewodu
Wprowadzając ciśnienie (p) wewnątrz przewodu może nastapić: P=F*p
Ostatecznie S= 2 sin(alfa/2) * F*p
Blok betonowy musi przeciwstawić się sile (Pz) odporu gruntu na tylną ścianę pionową bloku i sile (Pt) tarcia w gruncie:
Pz= gamma s*h*ho*tg2(45°+(ro/2))* l
Pt=ho*l*b*gammab*f
Gdzie :
Gamma s : cięzar obj. Gruntu
Gamma b : cieżar obj. Betonu
f- współczynnik tarcia betonu o grunt
l,b,h - wymiary bloku bet.
Przewody na pochyłościach:
Na dużych pochyłościach należy przewody umocować za pomocą chomąt lub bloków oporowych, aby nie dopuścić do uszkodzenia rurociągu. Zabezpieczenie takie wykonuje się co szóstą rurę lub rzadziej zależnie od rodzaju rur i miejscowych warunków
Przy przekraczaniu przeszkód: (np.. rzek, wąwozów, torów kolejowych) wykonuje się podwieszenie rurociągu na chomątach lub opaskach umocowanych pod mostami lub układa się w korycie rzeki.
Przykłady bloków oporowych:

(…)


Mocowanie przewodów (bloki oporowe)
Dla przewodów z żeliwa sferoidalnego, PE i z PVC należy stosować bloki oporowe przy: Łukach Trójnikach
Pochyłościach
Przekraczaniu przeszkód
Mocowanie przewodów na łukach i trójnikach:
Przy zmianie kierunku przepływu w przewodzie pracującym pod ciśnieniem powstaje w skutek parcia wody duża siła, która dąży do wysuwania kolana lub łuku z sąsiednich złączy…
