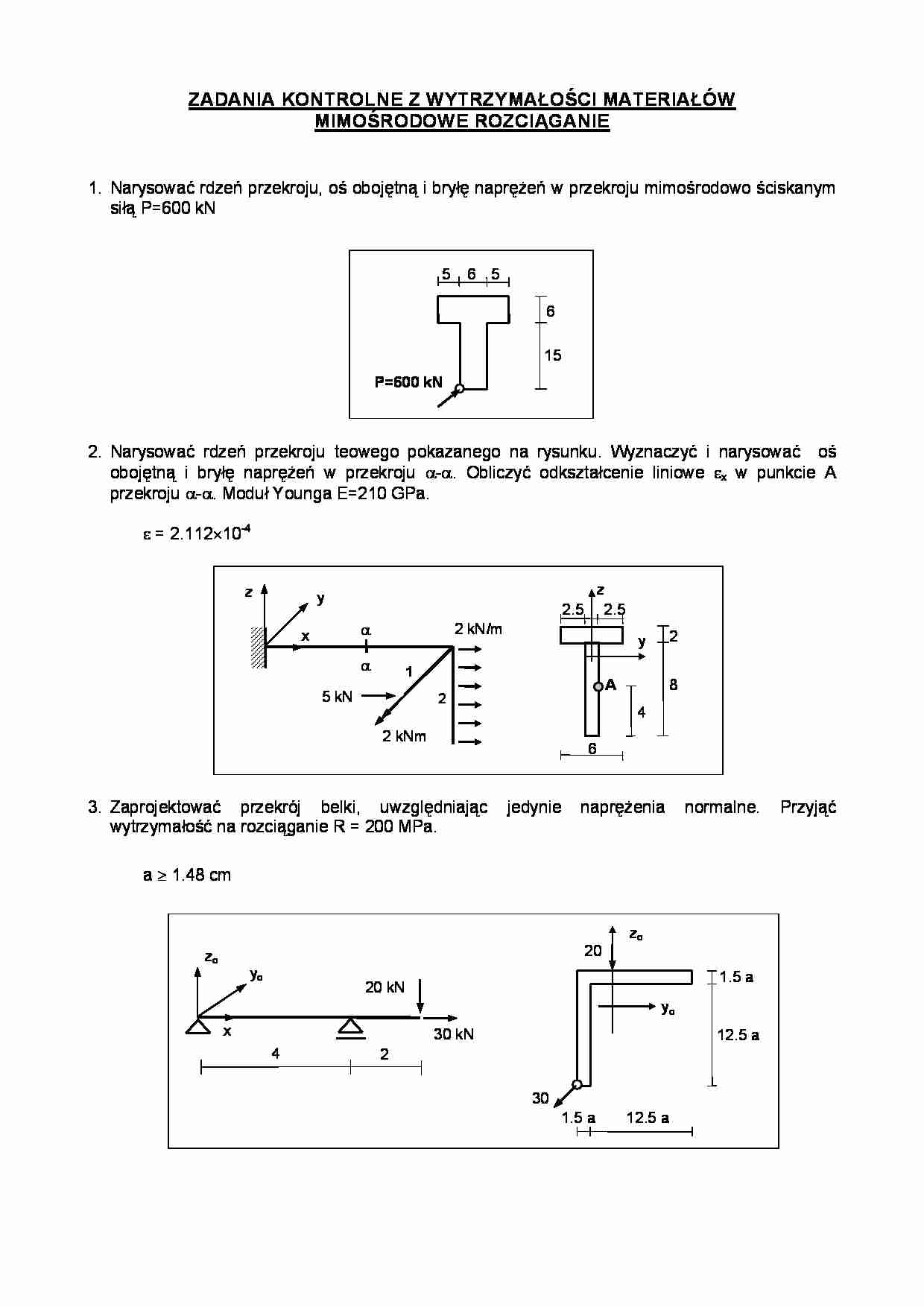

Mimośrodowe rozciąganie - zadania  - strona 1 Mimośrodowe rozciąganie - zadania  - strona 2

Fragment notatki:

ZADANIA KONTROLNE Z WYTRZYMAŁOŚCI MATERIAŁÓW  MIMOŚRODOWE ROZCIĄGANIE  1. Narysować rdzeń przekroju, oś obojętną i bryłę naprężeń w przekroju mimośrodowo ściskanym  siłą P=600 kN                        2. Narysować rdzeń przekroju teowego pokazanego na rysunku. Wyznaczyć i narysować    oś  obojętną i bryłę naprężeń w przekroju  α-α. Obliczyć odkształcenie liniowe εx w punkcie A  przekroju  α-α. Moduł Younga E=210 GPa.    ε = 2.112×10-4                          3. Zaprojektować przekrój belki, uwzględniając jedynie naprężenia normalne. Przyjąć  wytrzymałość na rozciąganie R = 200 MPa.    a  ≥ 1.48 cm                               α  y  z  x  2 kN/m 5 kN  2 kNm 1 α  2 z y  8  A   2  6 4 2.5 2.5 P=600 kN 5 5 6 15 6 2  4  20 kN yo  zo  x  30 kN zo  yo  20  1.5 a  12.5 a  1.5 a 12.5 a  30 4. Obliczyć nośność belki obciążonej siłą P leżącą w płaszczyźnie ( z1, x ) i nachyloną pod kątem  60° do osi x. Wytrzymałość na rozciąganie R = 200 MPa.     P  ≤ 520 N                          5. Zaprojektować przekrój ramy ze wzg. na naprężenia normalne. Wytrzymałość na rozciąganie R  = 200 MPa.     a  ≥ 2.9 cm                              6. Zaprojektować układ ramowo-kratowy, wykonany ze stalowych kształtowników walcowanych.                                           J. German   20 kN/m  2  2  50 kN  a a 2 a 4a a 4  P  y1  z1  x  6  6  P  z1  y1  60 ° 2  2  3 3  4  20 kN/m ... zobacz całą notatkę
