Mieszanka betonowa - laboratorium

Nasza ocena:

3
Pobrań: 392
Wyświetleń: 2310
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu

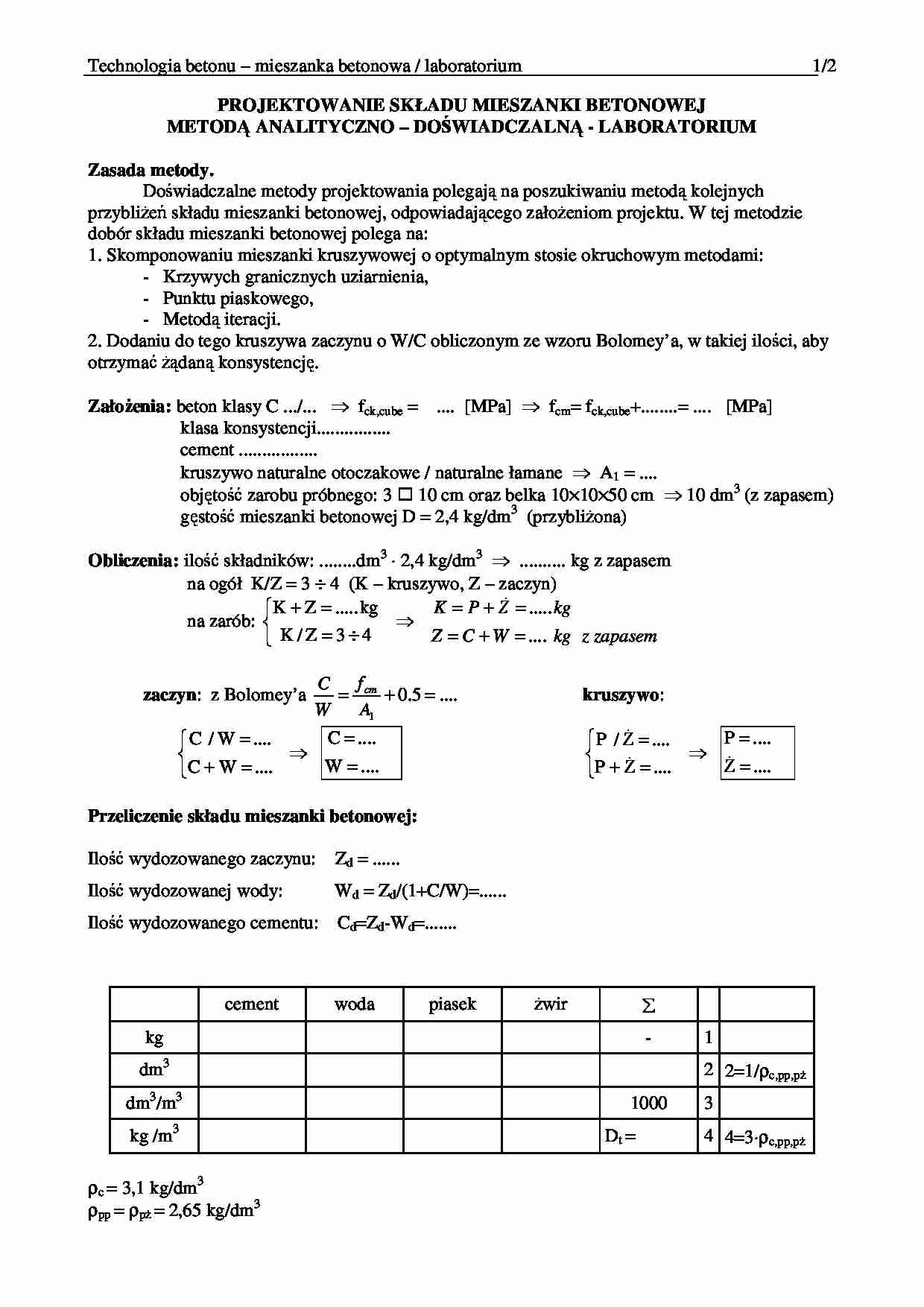

Mieszanka betonowa - laboratorium - strona 1 Mieszanka betonowa - laboratorium - strona 2

Fragment notatki:

Technologia betonu – mieszanka betonowa / laboratorium  1/2    PROJEKTOWANIE SKŁADU MIESZANKI BETONOWEJ  METODĄ ANALITYCZNO – DOŚWIADCZALNĄ - LABORATORIUM    Zasada metody.  Doświadczalne metody projektowania polegają na poszukiwaniu metodą kolejnych  przybliżeń składu mieszanki betonowej, odpowiadającego założeniom projektu. W tej metodzie  dobór składu mieszanki betonowej polega na:  1. Skomponowaniu mieszanki kruszywowej o optymalnym stosie okruchowym metodami:    -   Krzywych granicznych uziarnienia,    -   Punktu piaskowego,    -   Metodą iteracji.  2. Dodaniu do tego kruszywa zaczynu o W/C obliczonym ze wzoru Bolomey’a, w takiej ilości, aby  otrzymać żądaną konsystencję.    Założenia:  beton klasy C .../...   ⇒  fck,cube =    ....  [MPa]  ⇒  fcm= fck,cube+........= ....   [MPa]     klasa konsystencji................   cement .................    kruszywo naturalne otoczakowe / naturalne łamane  ⇒  A1 = ....   objętość zarobu próbnego: 3   10 cm oraz belka 10 ×10×50 cm  ⇒ 10 dm3 (z zapasem)   gęstość mieszanki betonowej D = 2,4 kg/dm 3  (przybliżona)    Obliczenia:  ilość składników: ........dm 3  ⋅ 2,4 kg/dm3  ⇒  .......... kg z zapasem  na ogół  K/Z = 3  ÷ 4  (K – kruszywo, Z – zaczyn)  na zarób:     ÷ = = + 4 3 Z / K kg ..... Z K    ⇒    zapasem z kg W C Z kg Ż P K .... ..... = + = = + =      zaczyn :  z Bolomey’a  .... 5 . 0 1 = + = A f W C cm        kruszywo :             = + = .... W C .... W / C    ⇒    .... W .... C = =            = + = .... Ż P .... Ż / P    ⇒    .... Ż .... P = =     Przeliczenie składu mieszanki betonowej:    Ilość wydozowanego zaczynu:    Zd = ......  Ilość wydozowanej wody:           Wd = Zd/(1+C/W)=......   Ilość wydozowanego cementu:    Cd=Zd-Wd=.......        cement  woda  piasek  ż wir  ∑      kg          -   1    dm 3            2  2=1/ ρ c,pp,pż  dm 3/m3          1000  3    kg /m 3          Dt =  4  4=3 ⋅ρ c,pp,pż    ρ c = 3,1 kg/dm 3   ρ pp =  ρ pż = 2,65 kg/dm 3      Technologia betonu – mieszanka betonowa / laboratorium  2/2    BADANIA LABORATORYJNE MIESZANKI BETONOWEJ    1.  Oznaczenie klasy konsystencji    Metoda badania  Mierzona cecha  ... zobacz całą notatkę
