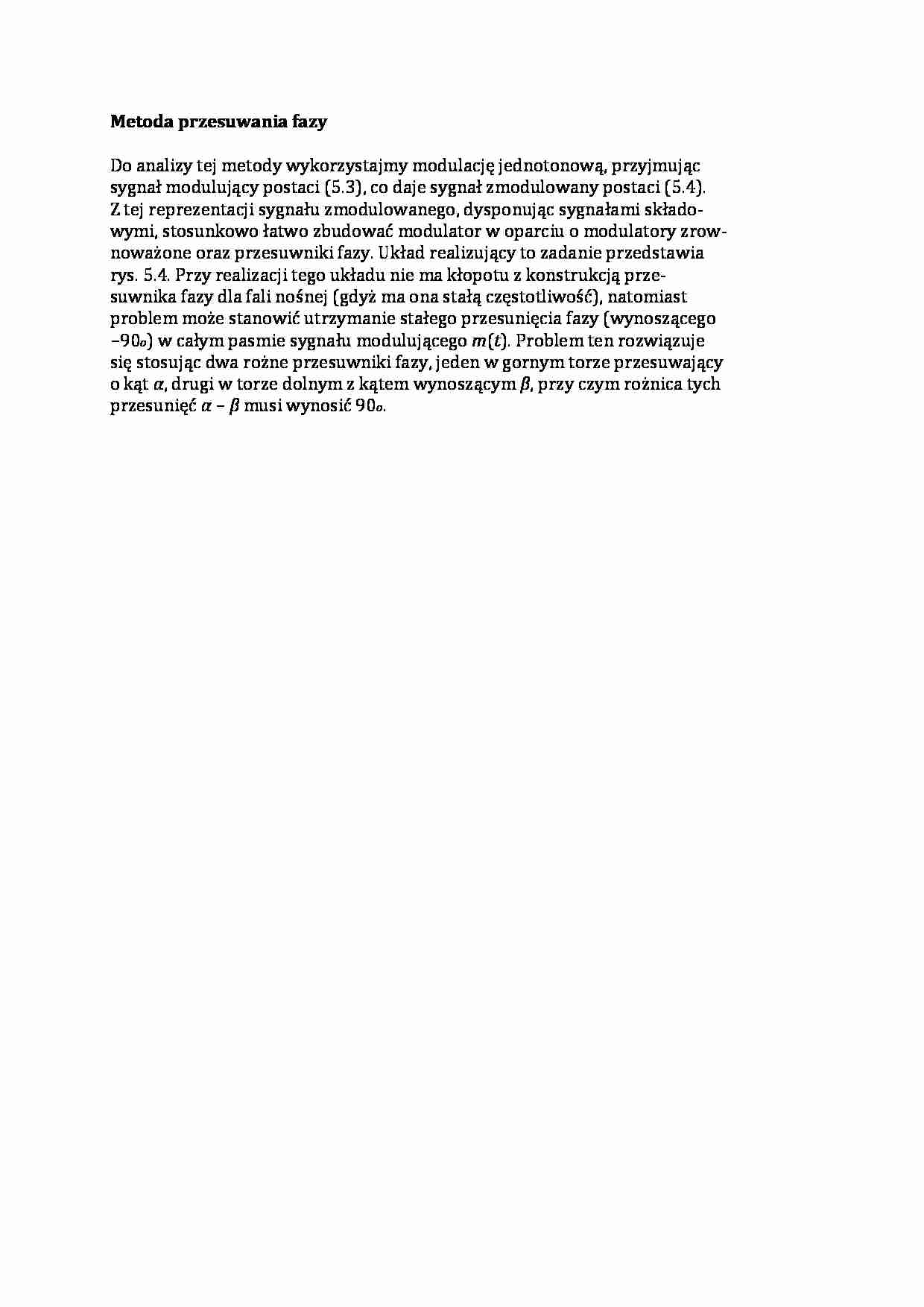

Metoda przesuwania fazy Do analizy tej metody wykorzystajmy modulację jednotonową, przyjmując
sygnał modulujący postaci (5.3), co daje sygnał zmodulowany postaci (5.4).
Z tej reprezentacji sygnału zmodulowanego, dysponując sygnałami składo-
wymi, stosunkowo łatwo zbudować modulator w oparciu o modulatory zrow-
noważone oraz przesuwniki fazy. Układ realizujący to zadanie przedstawia
rys. 5.4. Przy realizacji tego układu nie ma kłopotu z konstrukcją prze-
suwnika fazy dla fali nośnej (gdyż ma ona stałą częstotliwość), natomiast
problem może stanowić utrzymanie stałego przesunięcia fazy (wynoszącego − 90 o ) w całym pasmie sygnału modulującego m ( t ). Problem ten rozwiązuje
się stosując dwa rożne przesuwniki fazy, jeden w gornym torze przesuwający
o kąt α , drugi w torze dolnym z kątem wynoszącym β , przy czym rożnica tych
przesunięć α − β musi wynosić 90 o .
