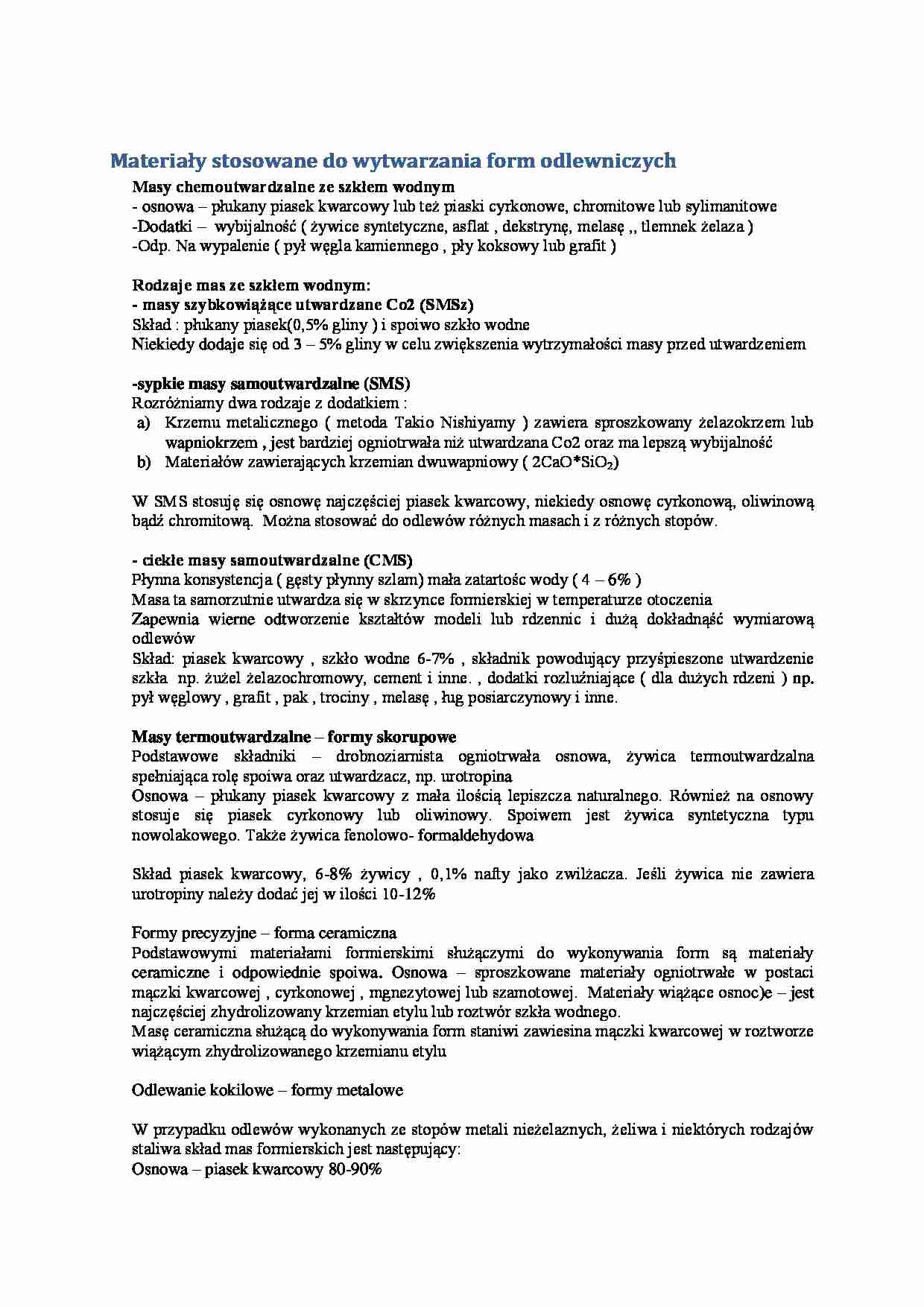

Materiały stosowane do wytwarzania form odlewniczych
Masy chemoutwardzalne ze szkłem wodnym
- osnowa - płukany piasek kwarcowy lub też piaski cyrkonowe, chromitowe lub sylimanitowe
-Dodatki - wybijalność ( żywice syntetyczne, asflat , dekstrynę, melasę ,, tlemnek żelaza )
-Odp. Na wypalenie ( pył węgla kamiennego , pły koksowy lub grafit ) Rodzaje mas ze szkłem wodnym:
- masy szybkowiążące utwardzane Co2 (SMSz)
Skład : płukany piasek(0,5% gliny ) i spoiwo szkło wodne
Niekiedy dodaje się od 3 - 5% gliny w celu zwiększenia wytrzymałości masy przed utwardzeniem
-sypkie masy samoutwardzalne (SMS)
Rozróżniamy dwa rodzaje z dodatkiem :
Krzemu metalicznego ( metoda Takio Nishiyamy ) zawiera sproszkowany żelazokrzem lub wapniokrzem , jest bardziej ogniotrwała niż utwardzana Co2 oraz ma lepszą wybijalność
Materiałów zawierających krzemian dwuwapniowy ( 2CaO*SiO2) W SMS stosuję się osnowę najczęściej piasek kwarcowy, niekiedy osnowę cyrkonową, oliwinową bądź chromitową. Można stosować do odlewów różnych masach i z różnych stopów. - ciekłe masy samoutwardzalne (CMS)
Płynna konsystencja ( gęsty płynny szlam) mała zatartośc wody ( 4 - 6% ) Masa ta samorzutnie utwardza się w skrzynce formierskiej w temperaturze otoczenia Zapewnia wierne odtworzenie kształtów modeli lub rdzennic i dużą dokładnąść wymiarową odlewów
Skład: piasek kwarcowy , szkło wodne 6-7% , składnik powodujący przyśpieszone utwardzenie szkła np. żużel żelazochromowy, cement i inne. , dodatki rozluźniające ( dla dużych rdzeni ) np. pył węglowy , grafit , pak , trociny , melasę , ług posiarczynowy i inne.
Masy termoutwardzalne - formy skorupowe
Podstawowe składniki - drobnoziarnista ogniotrwała osnowa, żywica termoutwardzalna spełniająca rolę spoiwa oraz utwardzacz, np. urotropina
Osnowa - płukany piasek kwarcowy z mała ilością lepiszcza naturalnego. Również na osnowy stosuje się piasek cyrkonowy lub oliwinowy. Spoiwem jest żywica syntetyczna typu nowolakowego. Także żywica fenolowo- formaldehydowa Skład piasek kwarcowy, 6-8% żywicy , 0,1% nafty jako zwilżacza. Jeśli żywica nie zawiera urotropiny należy dodać jej w ilości 10-12%
Formy precyzyjne - forma ceramiczna
Podstawowymi materiałami formierskimi służączymi do wykonywania form są materiały ceramiczne i odpowiednie spoiwa. Osnowa - sproszkowane materiały ogniotrwałe w postaci mączki kwarcowej , cyrkonowej , mgnezytowej lub szamotowej. Materiały wiążące osnoe - jest najczęściej zhydrolizowany krzemian etylu lub roztwór szkła wodnego.
(…)
… zhydrolizowany krzemian etylu lub roztwór szkła wodnego.
Masę ceramiczna służącą do wykonywania form staniwi zawiesina mączki kwarcowej w roztworze wiążącym zhydrolizowanego krzemianu etylu
Odlewanie kokilowe - formy metalowe
W przypadku odlewów wykonanych ze stopów metali nieżelaznych, żeliwa i niektórych rodzajów staliwa skład mas formierskich jest następujący:
Osnowa - piasek kwarcowy 80-90%
Lepiszcze iłowe, np. bentonit sodowy 5-10%
Woda - 2-4%
Specjalny dodate, np. pył węgla kamiennego 2-6%
…
