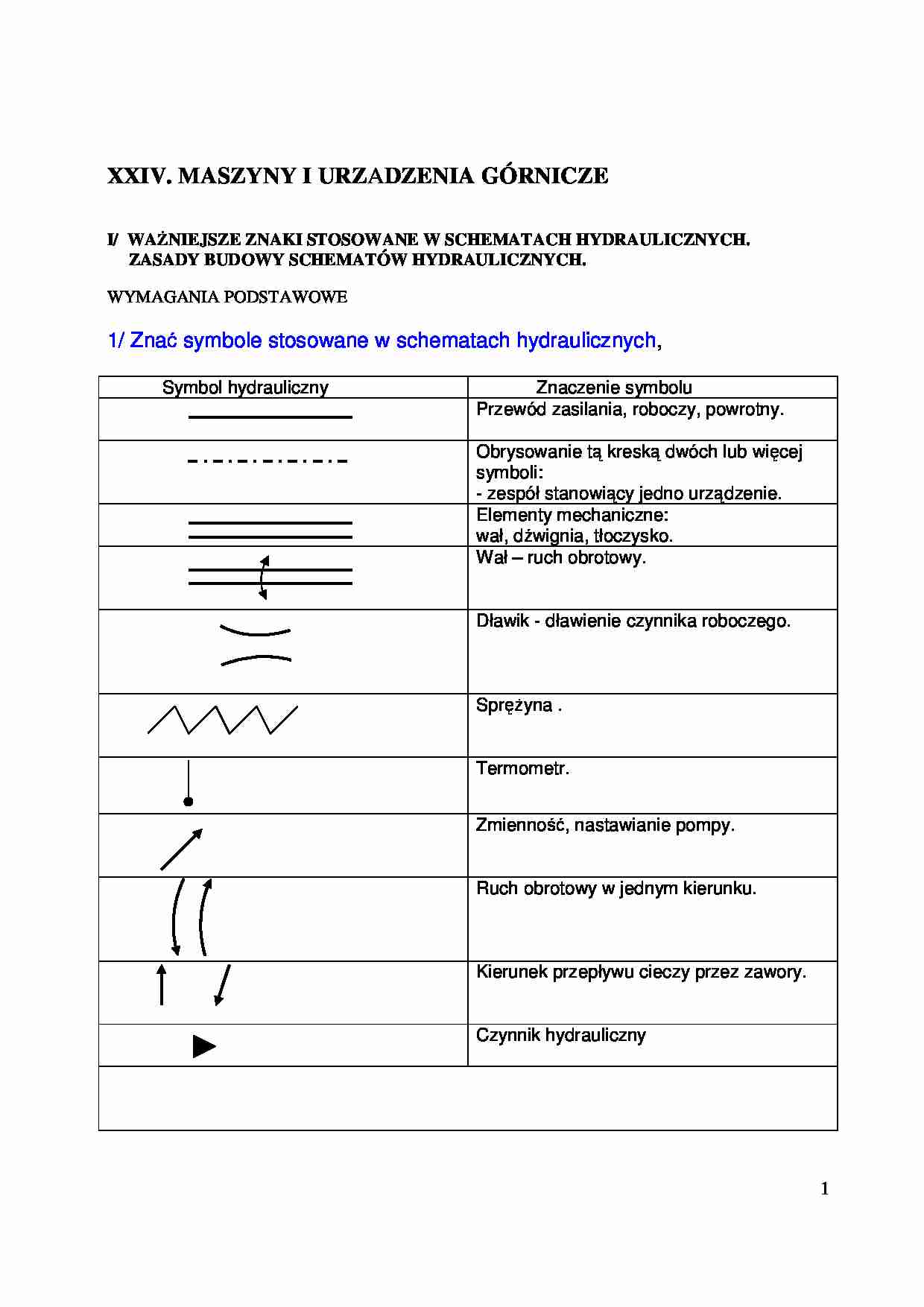

XXIV. MASZYNY I URZADZENIA GÓRNICZE
I/ WAśNIEJSZE ZNAKI STOSOWANE W SCHEMATACH HYDRAULICZNYCH.
ZASADY BUDOWY SCHEMATÓW HYDRAULICZNYCH.
WYMAGANIA PODSTAWOWE
1/ Znać symbole stosowane w schematach hydraulicznych,
Symbol hydrauliczny
Znaczenie symbolu
Przewód zasilania, roboczy, powrotny.
Obrysowanie tą kreską dwóch lub więcej
symboli:
- zespół stanowiący jedno urządzenie.
Elementy mechaniczne:
wał, dźwignia, tłoczysko.
Wał – ruch obrotowy.
Dławik - dławienie czynnika roboczego.
SpręŜyna .
Termometr.
Zmienność, nastawianie pompy.
Ruch obrotowy w jednym kierunku.
Kierunek przepływu cieczy przez zawory.
Czynnik hydrauliczny
1
Pompa hydrauliczna.
Pompa hydrauliczna o jednym kierunku
przepływu; jeden kierunek obrotów.
Silnik hydrauliczny :
- zmienne kierunki przepływu cieczy,
- dwa kierunki obrotów.
Źródło energii hydraulicznej.
Silnik elektryczny.
M
Napęd główny nieelektryczny.
M
Cylinder (siłownik) hydrauliczny
dwustronnego działania.
Cylinder (siłownik) teleskopowy
hydrauliczny dwustronnego działania.
Siłownik nurnikowy
2
Akumulator (tylko w pionie) bez obciąŜenia
Akumulator hydrauliczny gazowy, ciecz pod
ciśnieniem utrzymuje spręŜone powietrze.
Zbiornik otwarty pod ciśnieniem
atmosferycznym.
Zbiornik zamknięty pod normalnym
ciśnieniem.
Zawór zasuwowy odcinający
Zawór dławiący nastawny (bez całkowitego
zamknięcia.
Zawór zwrotny.
- zwrotny spręŜynowy
Wskaźniki:
Poziomu Termometr.
cieczy.
Manometr Ciśnienia
Przepływu
2/ Umieć rysować symbole stosowane w schematach hydraulicznych,
umieć odczytać i sporządzić prosty schemat hydrauliczny.
3
WYMAGANIA PONADPODSTAWOWE
1/ Umieć czytać i sporządzić złoŜony schemat hydrauliczny.
2/ Umieć posługiwać się schematami hydraulicznymi
II/ WIERTARKI I WIERTNICE.
WYMAGANIA PODSTAWOWE
1/ Znać budowę wiertarek elektrycznych,
2
3
1
7
8
6
4
5
5
Są napędzane silnikami prądu przemiennego, trójfazowymi.
Kadłub wiertarki jest elektrycznej jest Ŝeberkowany dla odprowadzenia
ciepła.
MoŜe być sterowana (załączana, wyłączana):
a/ zdalnie - na wyłączniku (przy uchwycie) jest 24 V, uruchomienie jego
powoduje dopiero uruchomienie wyłącznika trójfazowego;
b/ bezpośrednie – przy uchwycie jest od razu wyłącznik trójfazowy.
Budowa:
1 – kadłub wiertarki,
2 – stojan silnika elektrycznego nieruchomy, umocowany w kadłubie,
3 – wirnik silnika ułoŜyskowany (łoŜyska 4, 5), którego wał napędza:
a/ od strony głowicy koło zębate 6 przekładni o wewnętrznym zazębieniu,
b/ ze strony przeciwnej wentylator 7, chłodzący silnik. 8 – to wyłącznik.
4
TYPY: wiertarki ręczne ( do 15 kg) - WEO 620 – skały miękkie ,
WEO 420 – skały nieco twardsze.
Wiertła do wiertarek obrotowych z Ŝerdzi skrętnej ( L- 1m,1,5m, 2m, 2,5m,
3m) i raczka typu BOB, którego ostrza są z węglików spiekanych
Wiertarki cięŜkie (ponad 15kg) z posuwem mechanicznym:
WES – 2L, WD – 02.
Wiertarki te są stosowane do skał
twardych. Montowane na podporach,
rozpartych do stropu i spągu.
Budowa:
1-silnik elektryczny;
2- przekładnia z mechanizmem

(…)


twardych. Montowane na podporach,
rozpartych do stropu i spągu.
Budowa:
1-silnik elektryczny;
2- przekładnia z mechanizmem
róŜnicowym posuwu;
3- wrzeciono z uchwytem wiertła;
4- rozpora;
5- uchwyt wiertarki.
Praca: obroty silnika przenoszą się na
wrzeciono za pomocą sprzęgła i pary kół
zębatych.
Posuw uzyskuje się przy pomocy
sprzęgła, przekładni zębatej i nakrętki,
która współdziała z gwintem wrzeciona…
… kombajnów ścianowych.
Kombajn KWB.
Ogólna budowa: 1 – organ urabiający, 2 – ramię wychylne, 3 – głowica,
4 – silnik elektryczny, 5 – skrzynka aparatury elektrycznej,
6 – ciągnik hydrauliczny.
1
organ 2
4
5
6
3
5
4
3
1
2
ciągnik
[ramię]
[głowica] [silnik] [aparatura]
GŁOWICA – ma podwójną przekładnię zębatą i sprzęgło zębate do
rozłączenia napędu organu od silnika, poprzez uchwyt koło głowicy.
W głowicy teŜ…
… i posługiwać się schematami kinematycznymi wybranego
przenośnika.
X/ 10. LOKOMOTYWY DOŁOWE.
1/ znać ogólna budowę lokomotyw elektrycznych sieciowych,
Konstrukcja mechaniczna:
- szkielet, nadwozie, urządzenia hamulcowe, układ napędowy, zestawy
kołowe z przekładniami zębatymi, zderzaki, zawieszenie.
WyposaŜenie elektryczne:
- pantograf, zbieraki, bezpiecznik główny, dzwonek (sygnał
ostrzegawczy), oświetlenie…
… produkt pod wymagania odbiorcy.
Oddziela skałę płonną od kopaliny uŜytecznej – poprzez procesy przeróbcze
wytwarza wyrób o odpowiedniej kaloryczności, niskim zapopieleniu, niskim
zasiarczeniu. Kopalina wychodząc z dołu osiąga wymiary od 0÷1000mm.
1/ znać ogólna budowę przesiewaczy .
Przesiewacze mają za zadanie sortować ziarna o odpowiedniej średnicy
z nadawy ( z surowca).
1.1/ Budowa ogólna przesiewaczy…
… wentylatorów lutniowych.
35
Jako wentylatory lutniowe stosuje się wentylatory osiowe.
Osiowy jednostopniowy.
1 – osłona rurowa,
2 – silnik elektryczny,
3 – wirnik napędzany silnikiem,
4 – kierownica z łopatkami kierującymi 7,
5 – piasta,
6 – dyfuzor,
8 – wieniec ,
Zasada pracy.
Obrót wirnika powoduje przepływ powietrza przez wzdłuŜ osi
wentylatora. Po przejściu przez dyfuzor występuje chwilowe obniŜenie…
