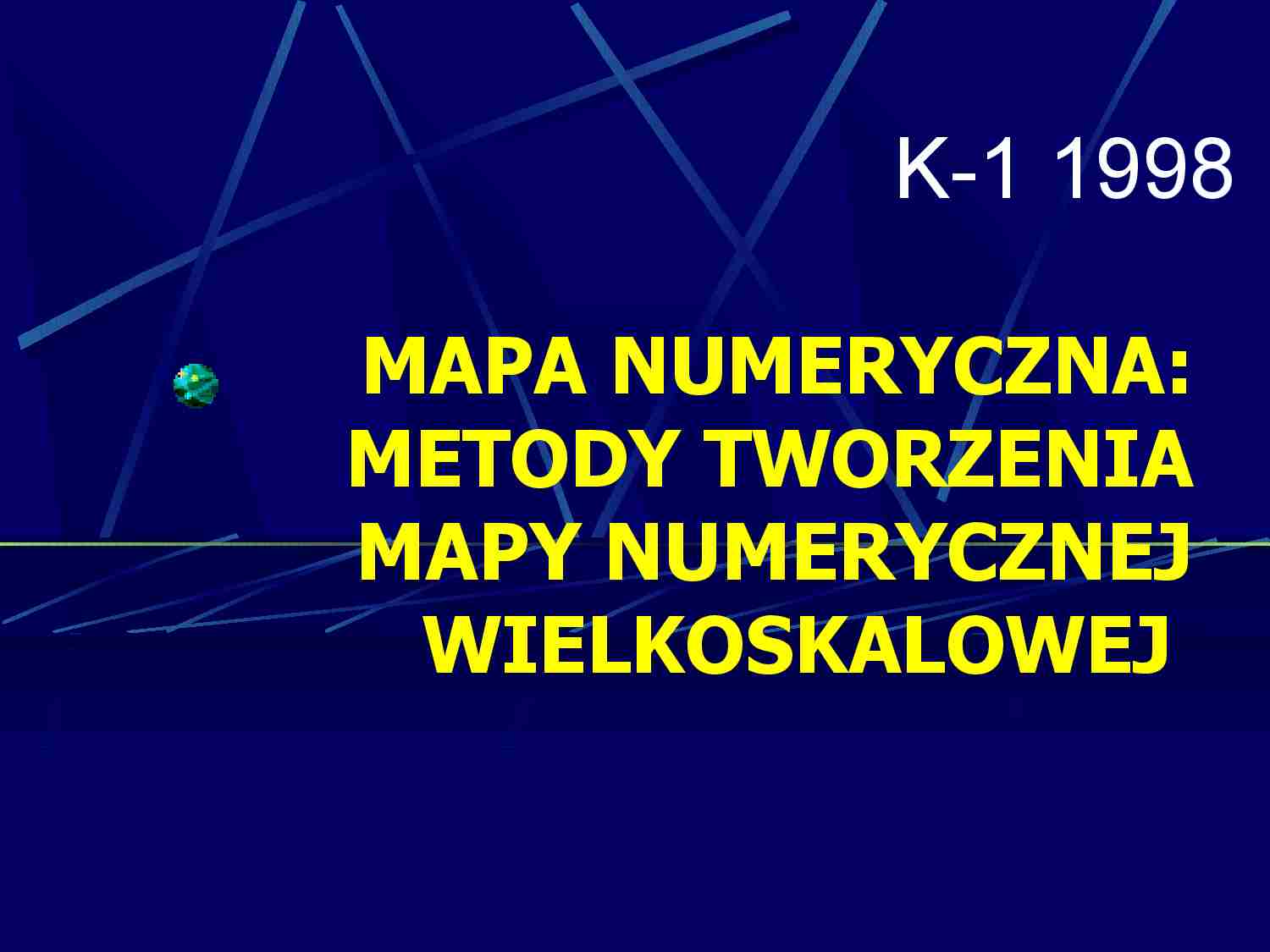

MAPA NUMERYCZNA: METODY TWORZENIA MAPY NUMERYCZNEJ WIELKOSKALOWEJ K-1 1998 WYMAGANIA W STOSUNKU DO SYSTEMÓW INFORMATYCZNYCH (1) Systemy wspomagające prowadzenie mapy numerycznej muszą być zdolne do zasilania Systemu Informacji o Terenie następującymi informacjami: kod obiektu wg Załącznika nr 1, przy czym dopuszcza się używanie zamiennie kodów literowych i kodów liczbowych, identyfikator obiektu, kształt geometryczny obiektu, lista współrzędnych punktów lokalizujących obiekt w terenie, przewidziane instrukcją atrybuty obiektu, źródło danych o położeniu obiektu, datę utworzenia obiektu, datę ostatniej modyfikacji obiektu, nr KERG opracowania, z którego pochodzą dane o obiekcie. WYMAGANIA W STOSUNKU DO SYSTEMÓW INFORMATYCZNYCH (2) § 39 Niezależnie od stopnia generalizacji koniecznej do przedstawienia obiektu na graficznym obrazie mapy system informatyczny wspomagający prowadzenie mapy numerycznej powinien przechowywać pełen opis geometri i atrybutów obiektu. § 40 System informatyczny wspomagający prowadzenie mapy numerycznej powinien zapewnić identyfikację danych źródłowych stanowiących podstawę zmiany treści mapy. § 41 System informatyczny prowadzący mapę numeryczną powinien pozwalać na uzyskanie klasycznej formy mapy zgodnej z przepisami niniejszej instrukcji. § 42 Numeryczna mapa zasadnicza prowadzona jest dla obszarów określonych granicami jednostek ewidencyjnych. System informatyczny powinien jednak zapewniać możliwość składania informacji z różnych zbiorów dla uzyskania graficznego obrazu map w sekcyjnym kroju prostokątnym, określonym w Instrukcji O-2. Z każdą jednostką ewidencyjną musi być związana informacja o arkuszach mapy 1:10 000. § 43 Dane numeryczne mapy przekazywane do zbiorów krajowego Systemu Informacji o Terenie muszą być doprowadzane do obowiązującego formatu, określonego przez Standard Wymiany Informacji Geodezyjnych (SWING) KODY LITEROWE I LICZBOWE (1) KODY LITEROWE I LICZBOWE (2) osnowa szczegółowa Punkt szczegółowej osnowy poziomej O 121 OSP GEOMETRIA: Punkt ATRYBUTY OPISOWE NAZWA WARTOŚCI DOPUSZCZALNE Numer punktu osnowy ONP Łańcuch znaków alfanumerycznych PRZEDSTAWIENIE GRAFICZNE UWAGI Środek okręgu w punkcie osnowy ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO WYMIARY W SKALI: ELEMENT OPIS ELEMENTU 1:500 1:1000 1:2000 1:5000 kropka i linia średnica 0.18 2.5 0.13
(…)
…, spoczniki powinny pozostać
nie kreskowane.
UWAGI
Budynek z atrium, nawisem i podporami
nawisu. Obrys nawisu jest osobnym
obiektem. Gdy popdpory w skali mapy
są mniejsze od 1.0 x 1.0 należy użyć
symboli.
Nie kreślić pilastrów < 1.0 w skali mapy.
Podpory wliczać do liczby kondygnacji
np. budynek trójkondygnacyjny podparty
na słupach dwukondygnacyjnych
oznaczać jako pięć kondygnacji.
