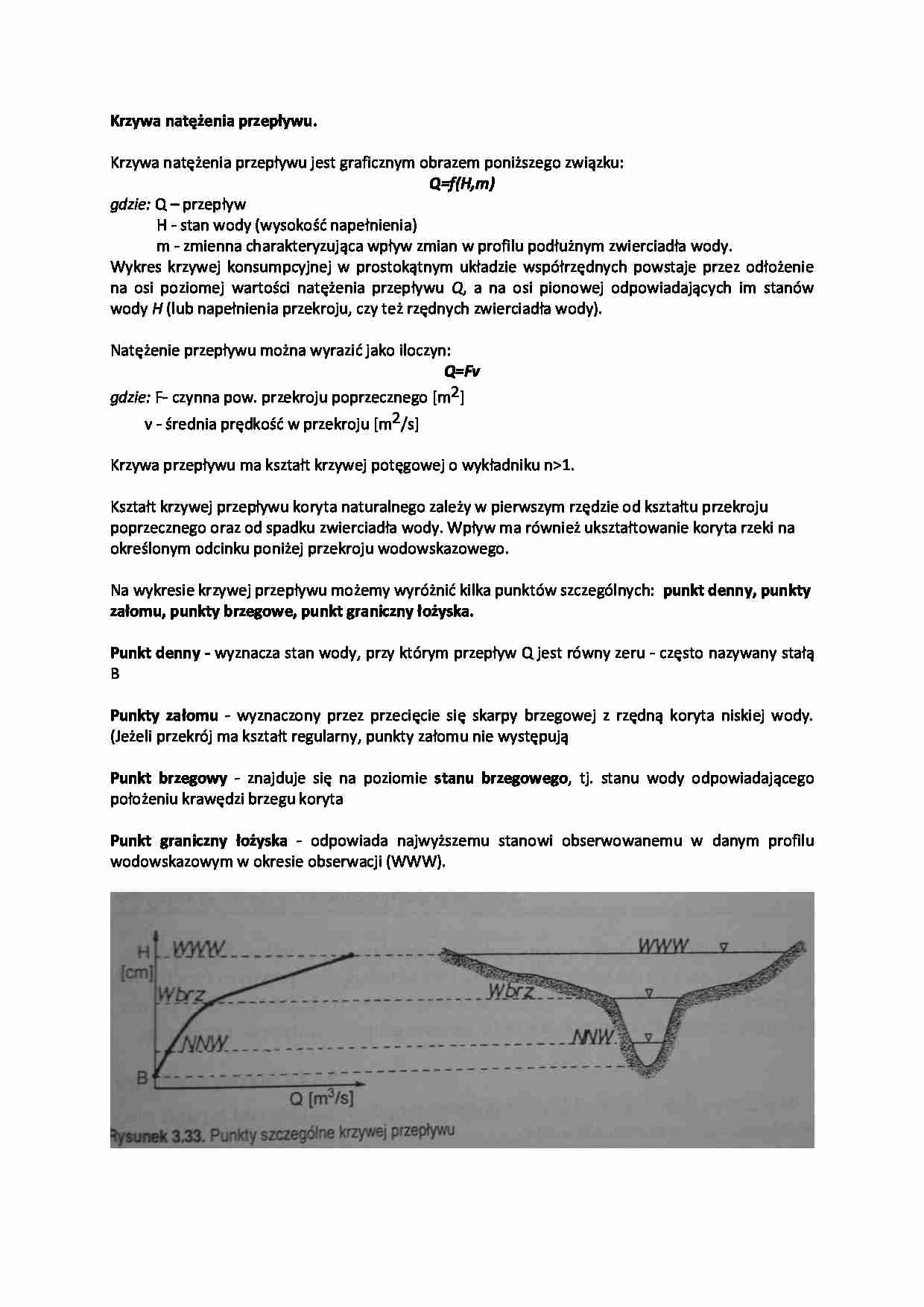

Krzywa natężenia przepływu.
Krzywa natężenia przepływu jest graficznym obrazem poniższego związku:
Q=f(H,m)
gdzie: Q - przepływ
H - stan wody (wysokość napełnienia)
m - zmienna charakteryzująca wpływ zmian w profilu podłużnym zwierciadła wody.
Wykres krzywej konsumpcyjnej w prostokątnym układzie współrzędnych powstaje przez odłożenie na osi poziomej wartości natężenia przepływu Q, a na osi pionowej odpowiadających im stanów wody H (lub napełnienia przekroju, czy też rzędnych zwierciadła wody).
Natężenie przepływu można wyrazić jako iloczyn:
Q=Fv
gdzie: F- czynna pow. przekroju poprzecznego [m2]
v - średnia prędkość w przekroju [m2/s] Krzywa przepływu ma kształt krzywej potęgowej o wykładniku n1. Kształt krzywej przepływu koryta naturalnego zależy w pierwszym rzędzie od kształtu przekroju poprzecznego oraz od spadku zwierciadła wody. Wpływ ma również ukształtowanie koryta rzeki na określonym odcinku poniżej przekroju wodowskazowego. Na wykresie krzywej przepływu możemy wyróżnić kilka punktów szczególnych: punkt denny, punkty załomu, punkty brzegowe, punkt graniczny łożyska.
Punkt denny - wyznacza stan wody, przy którym przepływ Q jest równy zeru - często nazywany stałą B
Punkty załomu - wyznaczony przez przecięcie się skarpy brzegowej z rzędną koryta niskiej wody. (Jeżeli przekrój ma kształt regularny, punkty załomu nie występują
Punkt brzegowy - znajduje się na poziomie stanu brzegowego, tj. stanu wody odpowiadającego położeniu krawędzi brzegu koryta
Punkt graniczny łożyska - odpowiada najwyższemu stanowi obserwowanemu w danym profilu wodowskazowym w okresie obserwacji (WWW).
Punkty pomiarowe naniesione na wykres nie leżą dokładnie na krzywej, lecz układają się z pewnym rozrzutem. Do wyznaczenia krzywej wyrównawczej stosuje się następujące metody:
m. analityczne:
- Równanie Harlachera,
- Wyznaczanie stałej B,
- Równanie Bubendeya,
m. graficzne
- ręczne wyrównywanie krzywej
