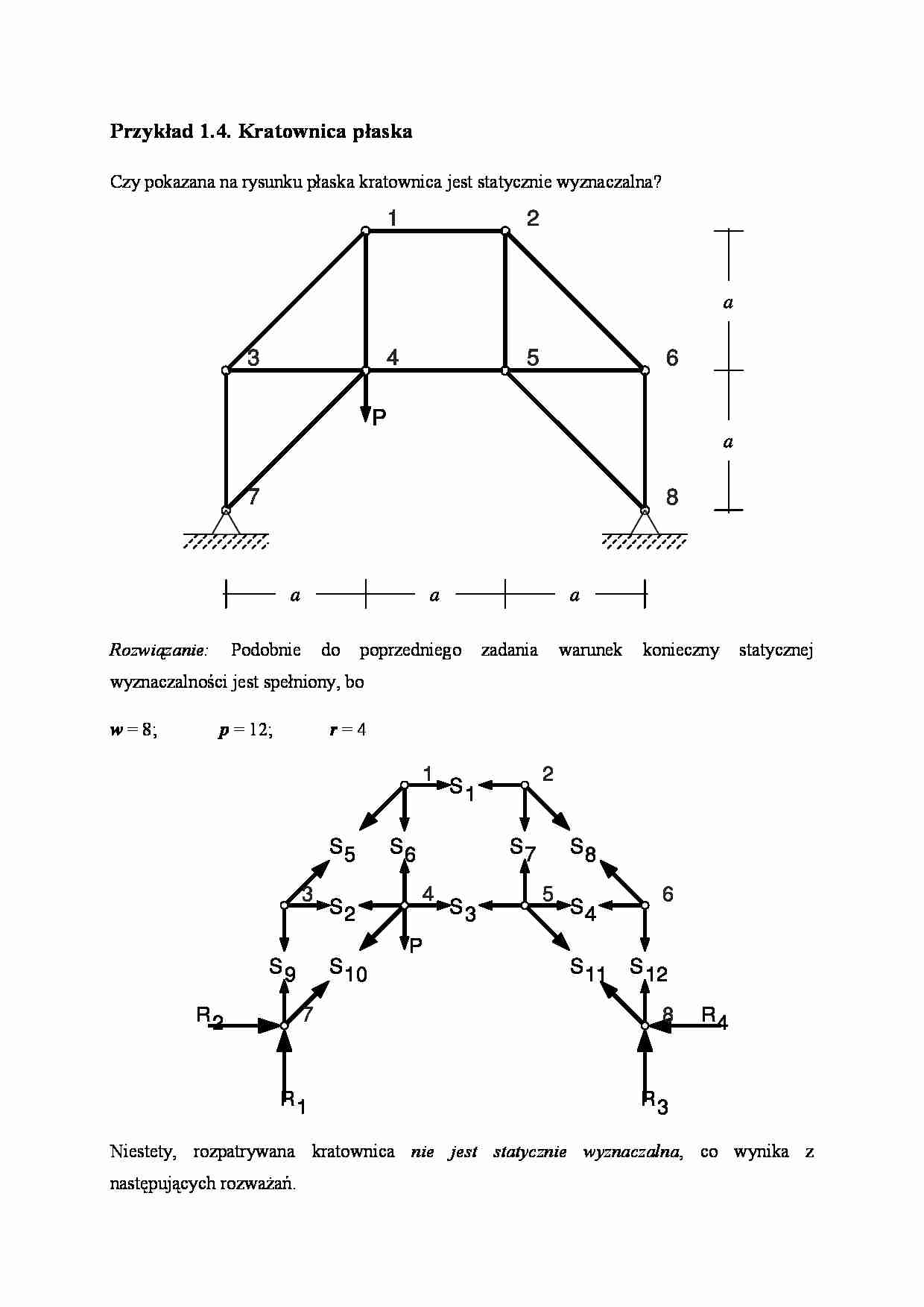

Przykład 1.4. Kratownica płaska   Czy pokazana na rysunku płaska kratownica jest statycznie wyznaczalna?  a a a a a P   8 7 6 5 4 3 2 1 4 R 3 R 2 R 1 R 12 11 10 9 8 7 6 5 4 3 2 1 S S S S S S S S S S S S 11 10 9 8 7 6 5 4 3 2 1 S S S S S S S S S S S P 8 7 6 5 4 3 2 1     Rozwiązanie:   Podobnie do poprzedniego zadania warunek konieczny statycznej  wyznaczalności jest spełniony, bo   w  = 8;    p  = 12;   r  = 4  Niestety, rozpatrywana kratownica  nie jest statycznie wyznaczalna , co wynika z  następujących rozważań.  Rozpocznijmy analizę od warunków równowagi pokazanej części kratownicy  3 S 1 S 2 R 1 R P   7 5 4 3 2 1 8 7 6 5 4 3 2 1 0 = ∑ y F ;  P R = ⇒ 1 .  Dla równowagi całej kratownicy powinno zachodzić  4 R 3 R 2 R 1 R P   0 8 = ∑  M ;  0 2 3 1 = = − ⇒ Pa a P a R   ale nie zachodzi, bo  P   nie musi być zerem.     2 Document Outline Przykład 1.4. Kratownica płaska ... zobacz całą notatkę
