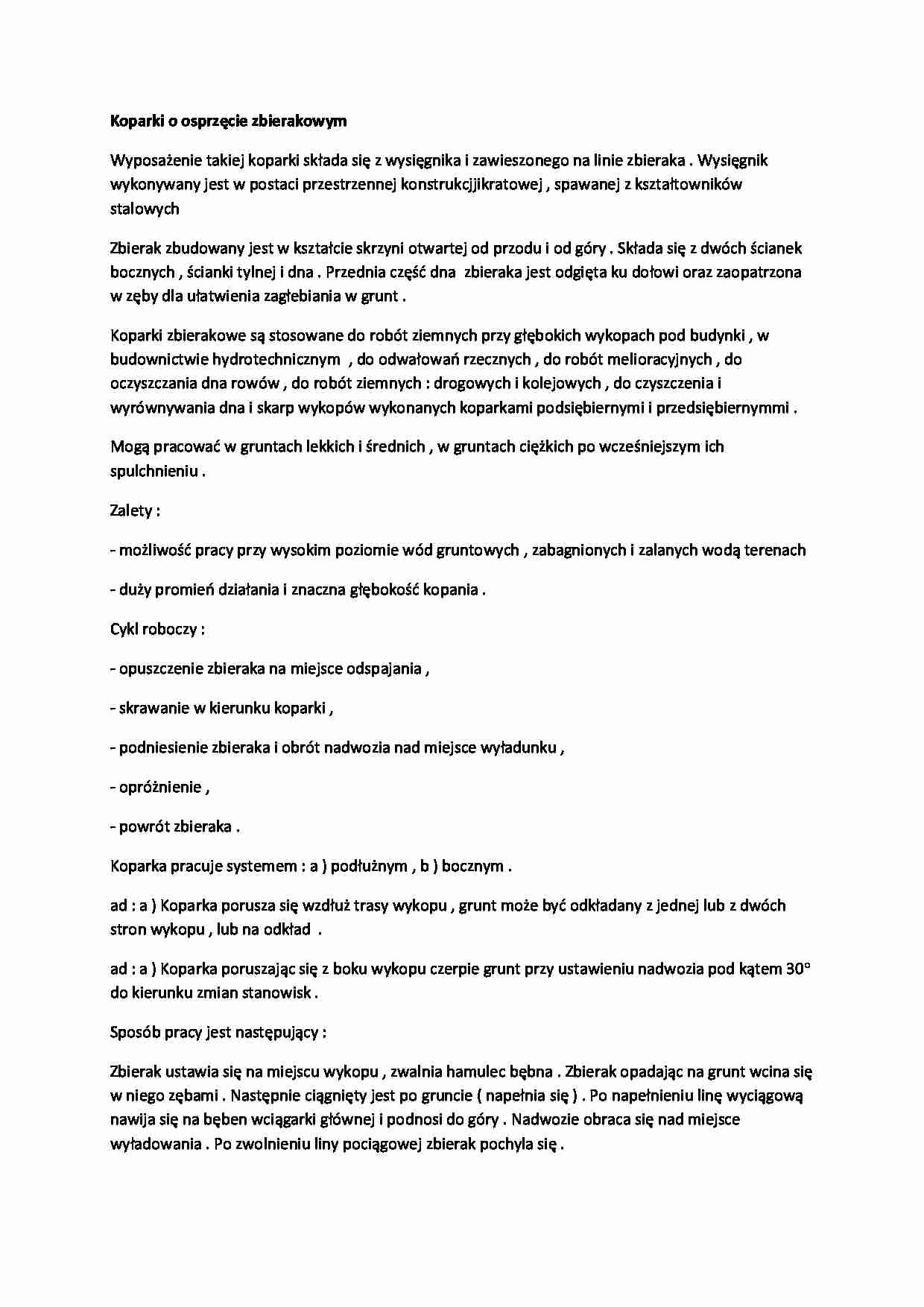

Koparki o osprzęcie zbierakowym Wyposażenie takiej koparki składa się z wysięgnika i zawieszonego na linie zbieraka . Wysięgnik wykonywany jest w postaci przestrzennej konstrukcjji kratowej , spawanej z kształtowników stalowych Zbierak zbudowany jest w kształcie skrzyni otwartej od przodu i od góry . Składa się z dwóch ścianek bocznych , ścianki tylnej i dna . Przednia część dna zbieraka jest odgięta ku dołowi oraz zaopatrzona w zęby dla ułatwienia zagłebiania w grunt .
Koparki zbierakowe są stosowane do robót ziemnych przy głębokich wykopach pod budynki , w budownictwie hydrotechnicznym , do odwałowań rzecznych , do robót melioracyjnych , do oczyszczania dna rowów , do robót ziemnych : drogowych i kolejowych , do czyszczenia i wyrównywania dna i skarp wykopów wykonanych koparkami podsiębiernymi i przedsiębiernymmi .
Mogą pracować w gruntach lekkich i średnich , w gruntach ciężkich po wcześniejszym ich spulchnieniu .
Zalety :
- możliwość pracy przy wysokim poziomie wód gruntowych , zabagnionych i zalanych wodą terenach - duży promień działania i znaczna głębokość kopania .
Cykl roboczy :
- opuszczenie zbieraka na miejsce odspajania ,
- skrawanie w kierunku koparki ,
- podniesienie zbieraka i obrót nadwozia nad miejsce wyładunku ,
- opróżnienie ,
- powrót zbieraka .
Koparka pracuje systemem : a ) podłużnym , b ) bocznym .
ad : a ) Koparka porusza się wzdłuż trasy wykopu , grunt może być odkładany z jednej lub z dwóch stron wykopu , lub na odkład .
ad : a ) Koparka poruszając się z boku wykopu czerpie grunt przy ustawieniu nadwozia pod kątem 30° do kierunku zmian stanowisk .
Sposób pracy jest następujący :
Zbierak ustawia się na miejscu wykopu , zwalnia hamulec bębna . Zbierak opadając na grunt wcina się w niego zębami . Następnie ciągnięty jest po gruncie ( napełnia się ) . Po napełnieniu linę wyciągową nawija się na bęben wciągarki głównej i podnosi do góry . Nadwozie obraca się nad miejsce wyładowania . Po zwolnieniu liny pociągowej zbierak pochyla się .
