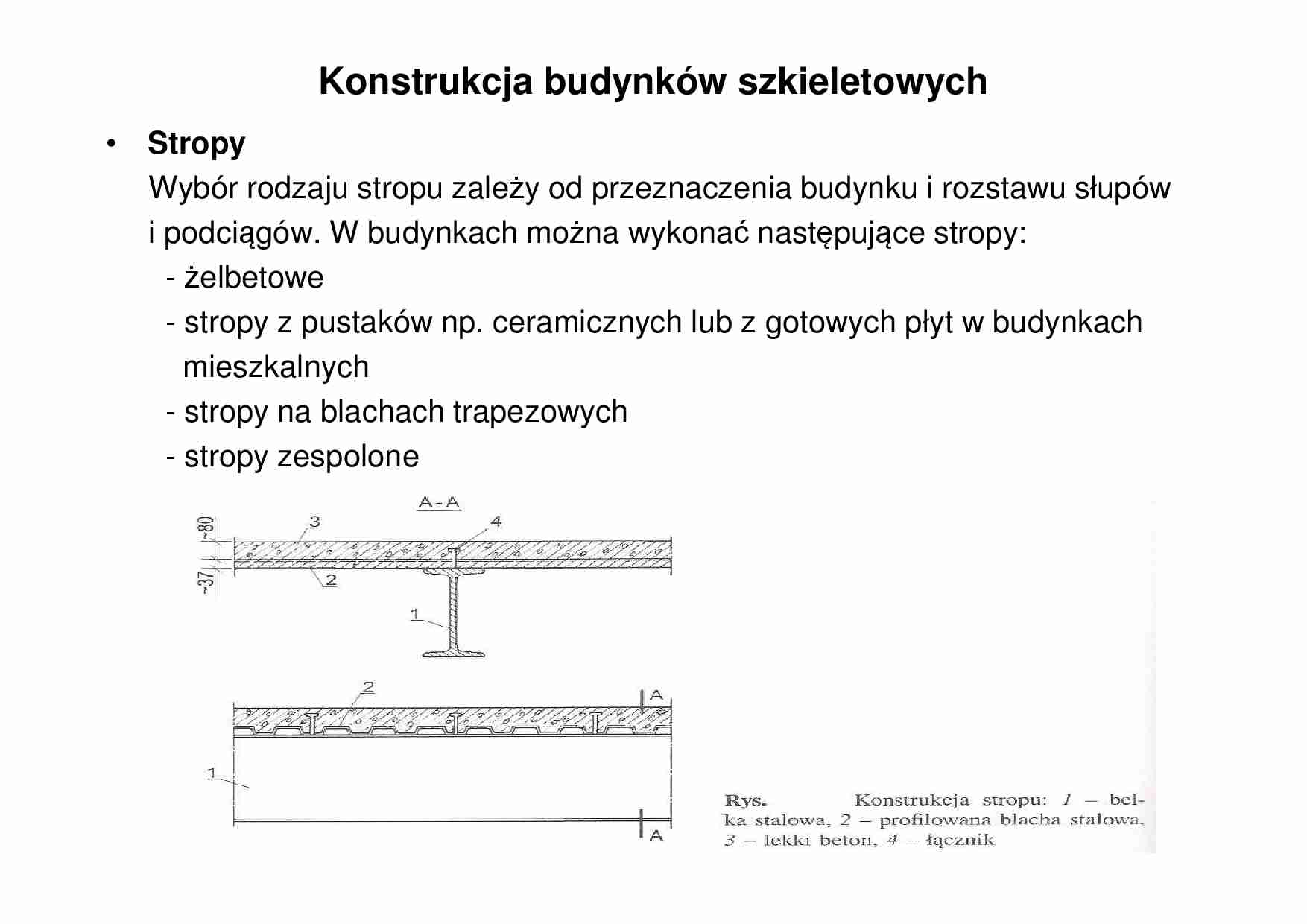

Konstrukcja budynków szkieletowych
• Stropy
Wybór rodzaju stropu zależy od przeznaczenia budynku i rozstawu słupów
i podciągów. W budynkach można wykonać następujące stropy:
- żelbetowe
- stropy z pustaków np. ceramicznych lub z gotowych płyt w budynkach
mieszkalnych
- stropy na blachach trapezowych
- stropy zespolone
• Ściany
- zewnętrzne
* między słupami a stropami np. w budynkach przemysłowych ściany z
pustaków ceramicznych lub z płyt z betonów lekkich
* jako cała ściana - ruszt, tzw. kurtynowa, wysunięta na zewnątrz przed
konstrukcję nośną budynku i połączona ze słupami, ewentualnie ze
stropami lub podciągami. Ruszt składa się z profili pionowych i
poziomych, pomiędzy którymi wstawia się okna. Ruszt musi przenieść
obciążenie pionowe i obciążenie od wiatru.
* ściany z płyt, mocuje się do szkieletu i łączy między sobą
- ściany wewnętrzne
powinny być możliwie lekkie, przykładowe ścianki na rysunku
• Słupy
- przekroje słupów powinny być tak ukształtowane aby zapewnić połączenia
z belkami i podciągami, przekroje najczęściej dwuteowe, np. HKS, HEB,
IPBS,IKS lub zamknięte.
- rygle – dwuteowniki walcowane, blachownice spawane
- belki stropowe - dwuteowniki walcowane
• Styki słupów
styki słupów projektuje się zwykle co 2 kondygnację, umieszcza się je od 0,4
do 1,0 m ponad stropem. Przykładowe styki słupów pokazano na rysunku
• Głowice i podstawy słupów
omówiono na poprzednich wykładach
• Połączenia słupów z ryglami i belkami stropowymi
przykładowe połączenia przedstawiono na rysunkach
(…)
… się do szkieletu i łączy między sobą
- ściany wewnętrzne
powinny być możliwie lekkie, przykładowe ścianki na rysunku
• Słupy
- przekroje słupów powinny być tak ukształtowane aby zapewnić połączenia
z belkami i podciągami, przekroje najczęściej dwuteowe, np. HKS, HEB,
IPBS,IKS lub zamknięte.
- rygle – dwuteowniki walcowane, blachownice spawane
- belki stropowe - dwuteowniki walcowane
• Styki słupów
styki słupów…
