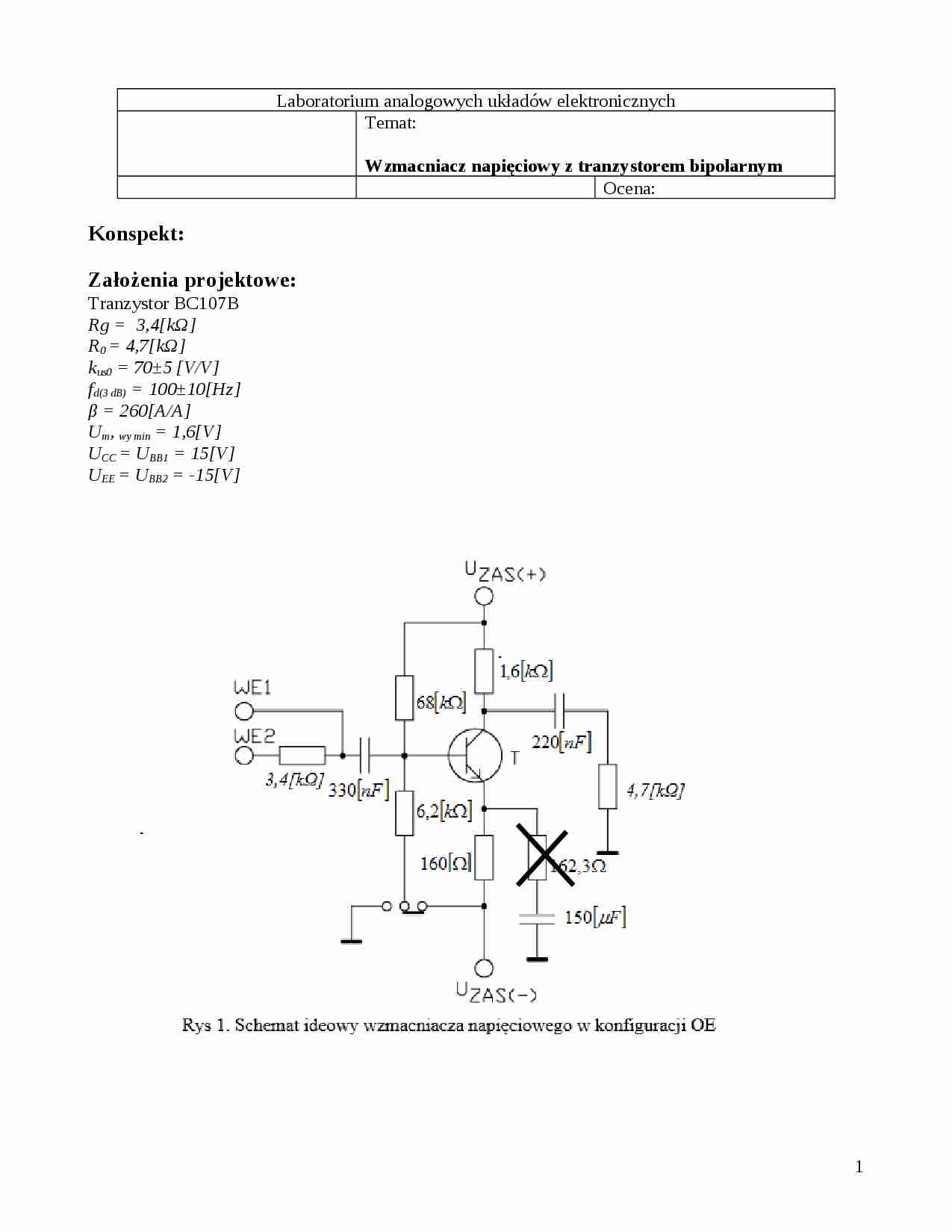

Laboratorium analogowych układów elektronicznych
Temat:
Wzmacniacz napięciowy z tranzystorem bipolarnym
Ocena:
Konspekt:
Założenia projektowe:
Tranzystor BC107B
Rg = 3,4[kΩ]
R0= 4,7[kΩ]
kus0 = 70±5 [V/V]
fd(3 dB) = 100±10[Hz]
β = 260[A/A] Um, wy min = 1,6[V]
UCC= UBB1 = 15[V]
UEE = UBB2 = -15[V]
Rys 2. Schemat zastępczy wzmacniacza napięciowego w konfiguracji OE
Obliczenia:
3) Obliczanie rezystorów RC, RE, współrzędnych punktu pracy ICQ, UCEQ oraz maksymalnej
amplitudy napięcia wyjściowego Uwy opt .
Korzystając z zależności:
Zatem istnieją dwa takie punkty pracy. Jako optymalny punkt pracy należy uznać ten, dla którego zgodnie z zależnością maksymalna amplituda niezniekształconego napięcia wyjściowego jest większa czyli dla rozważanych danych ICQ opt =10,03mA. Wtedy Uwy opt =12,1 V.
4) Obliczanie rezystorów R1, R2
Rezystory R1, R2 można wyznaczyć według wzorów.
5) Sprawdzenie wartości napięciowego wzmocnienia skutecznego.
Obliczenia wzmocnienia należy przeprowadzić według wzorów: gm= 0,39 S
rb'e= 674,27 Rb= 601 RCO= 1207 kus= -69,88
Szukamy stałych czasowych, które pozwolą nam wyznaczyć pojemności:
Ze wzoru na częstotliwość wyliczamy stałą czasową , gdzie , Przyjęte wartości rezystancji według szeregu E24 oraz pojemności z szeregu E6 wynoszą odpowiednio:
Schemat połączeń układu
Schemat ideowy badanego wzmacniacza na wkładce DWT 1.
Wygląd płytki drukowanej wkładki DWT 1.
Schemat blokowy połączeń aparatury.
(…)
… wartości szczytowej,
SN 4222- wkładka przełącznika ac,
SR 1 - wkładka rozgałęziacza sygnału ac,
oscyloskop analogowy,
woltomierz cyfrowy,
częstościomierz cyfrowy,
podwójna rama z zasilaczami,
tranzystory wymienne,
rezystory wymienne,
kondensatory wymienne, zwory
