Laboratorium układów elektronicznych
Michał Bar
Bartłomiej Cymerman
Kamil Staszek
Temat:
Wzmacn iacz napięciowy z tranzystorem un ipolarnym Grupa 1, zespół 5
wtorek, godz. 15 00 Data wykonania ćwiczenia:
08.04.2008r.
Ocena:
Założenia projektowe: Tranzystor BF245B

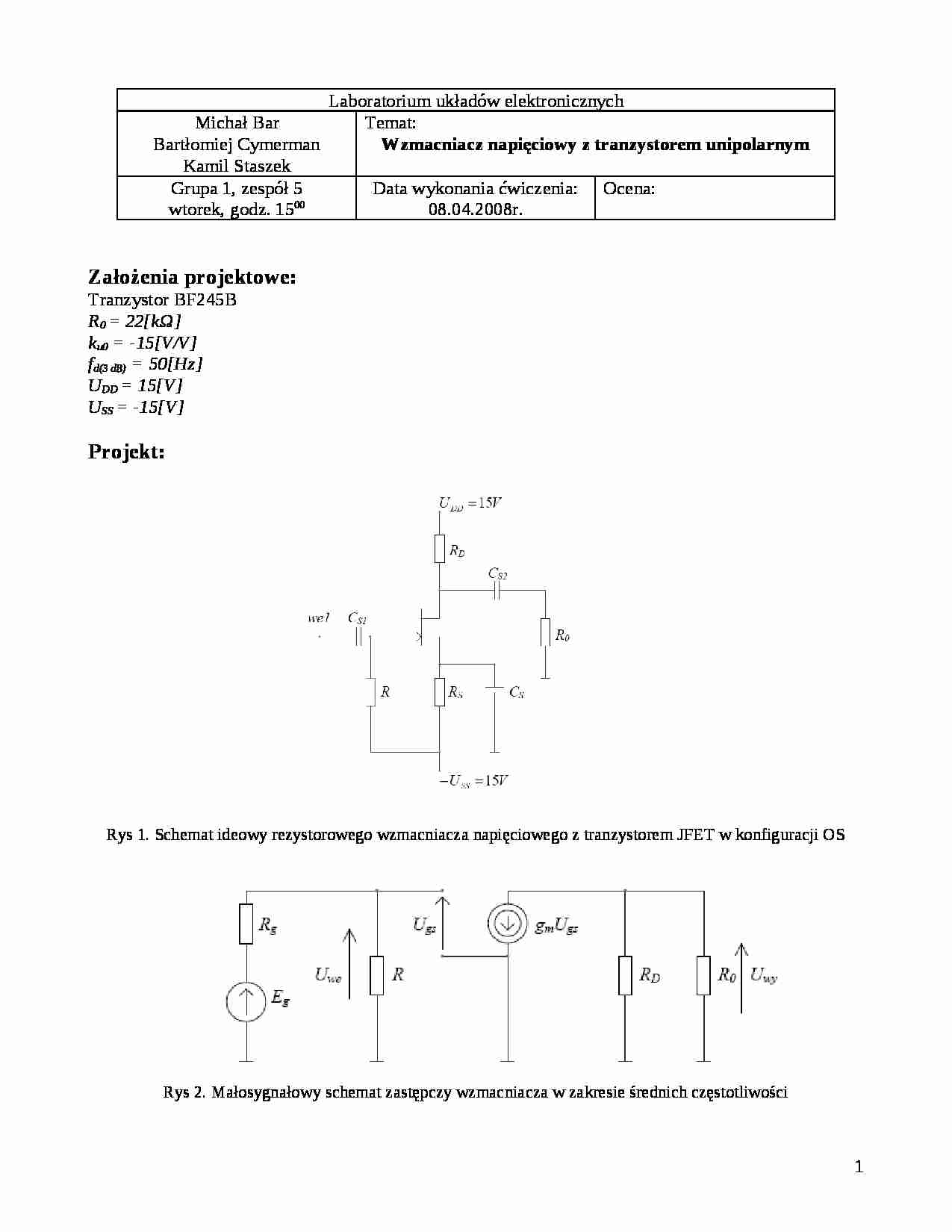

R 0 = 2 2[ k Ω ] k u 0 = - 15 [ V/V ] f d (3 dB) = 5 0 [ Hz ] U DD = 15 [ V ] U SS = -15 [ V ] Projekt : Rys 1. Schemat ideowy rezystorowego wzmacniacza napięciowego z tranzystorem JFET w konfiguracji OS
Rys 2. Małosygnałowy schemat zastępczy wzmacniacza w zakresie średnich częstotliwości
Obliczenia : Przyjmujemy, że: R = 1 [M Ω ] . Wychodząc z wzmocnienia napięciowego w zakresie średnich częstotliwości:
, gdzie R D0 = R D ||R 0 oraz przyjmując założenie, że dla składowej stałej potencjał drenu wynosi 0, otrzymujemy wyrażenie na prąd drenu:
Przyjmujemy:
Po przekształceniach otrzymujemy równanie kwadratowe:
Do obliczeń potrzebne będą wartości napięcia progowego tranzystora U P (od -3,9[V] do -4,1[V] , przyjmujemy wartość uśrednioną U P = -4 [ V ] ) i prądu nasycenia I DSS (od 12[mA] do 13[mA] , przyjmujemy wartość uśrednioną I DSS = 12,5[mA] ).
Po rozwiązaniu powyższego równania otrzymujemy dwie wartości x:
x 1 = 0,47 lub x 2 = 2,11
i odpowiednio dla tych wartości:
R D1 = 10[k Ω ] , R D2 = 46,5[k Ω ] z powyższych wyników wybieramy R D1 gdyż przy R D2 tranzystor zaczyna się odcinać
R D 0 = 7 [k Ω ] Liczymy prąd drenu:
I D = 1,47 [ mA ] Napięcie bramka-źródło (U GS ) oblicza się na podstawie równania charakterystyki tranzystora w zakresie nasycenia:
U GS = -2 , 6 3 [ V ] Wartość R S wyznaczamy z zależności:
R S = 1,8 [k Ω ] Następnie obliczamy napięcie dren-źródło w celu sprawdzenia położenia punktu pracy w obszarze nasycenia:
U DS = 12,35 [ V ] Transkonduktancja układu wynosi:
g m = 2,14[mS ]
(…)
…:
DWT 1 - wkładka dydaktyczna wzmacniacza tranzystorowego,
SGS 1 - wkładka generatora sinusoidalnego przestrajanego,
SD 1 - wkładka przetwornika ac/dc wartości szczytowej,
SN 4222- wkładka przełącznika ac,
SR 1 - wkładka rozgałęziacza sygnału ac,
oscyloskop dwukanałowy,
woltomierz cyfrowy,
częstościomierz cyfrowy,
miernik zniekształceń nieliniowych,
podwójna rama z zasilaczami,
tranzystory wymienne…
