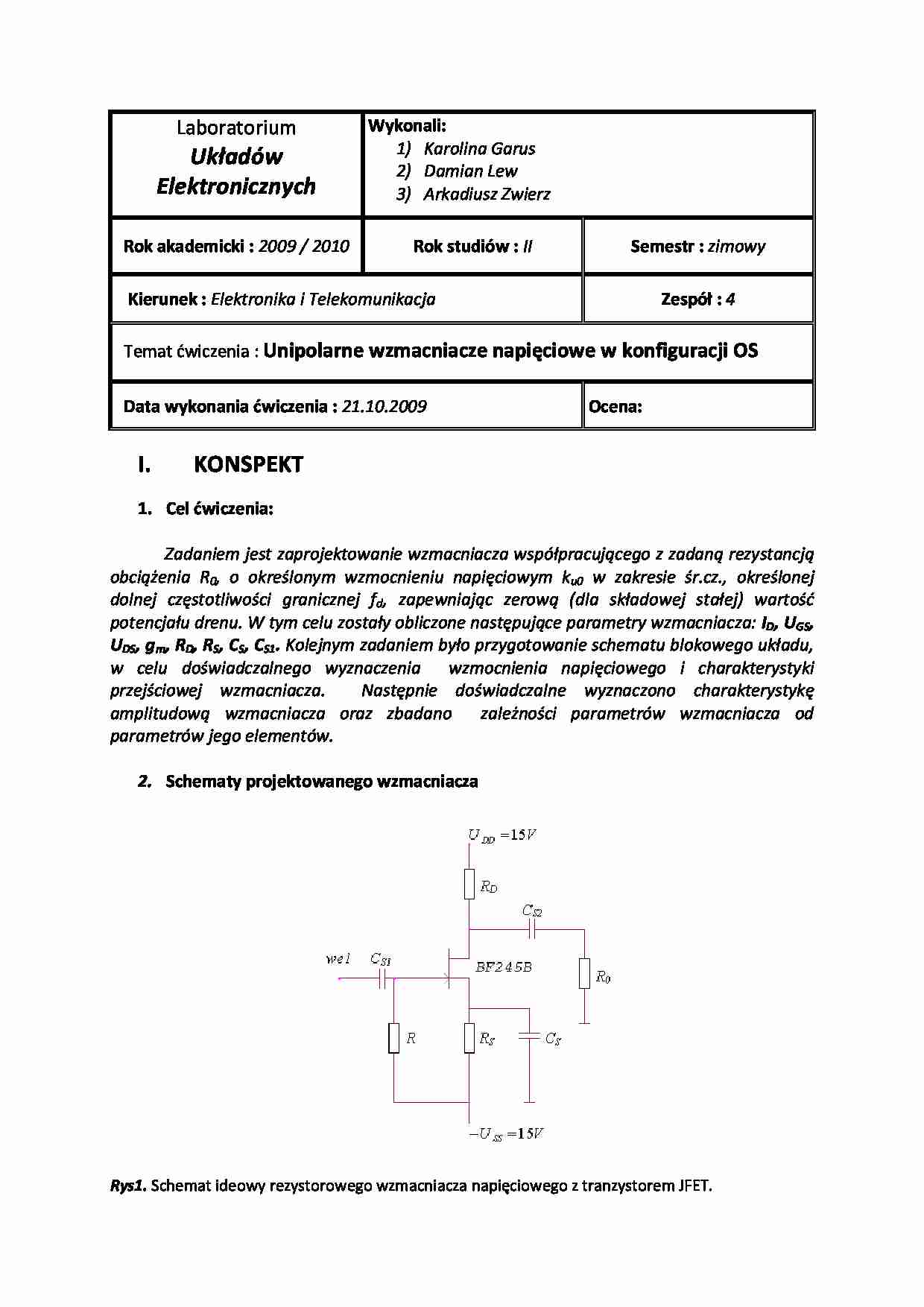

Laboratorium Układów Elektronicznych Wykonali: 1) Karolina Garus 2) Damian Lew 3) Arkadiusz Zwierz Rok akademicki : 2009 / 2010 Rok studiów : II Semestr : zimowy Kierunek : Elektronika i Telekomunikacja Zespół : 4 Temat ćwiczenia : Unipolarne wzmacniacze napięciowe w konfiguracji OS Data wykonania ćwiczenia : 21.10.2009 Ocena: I. KONSPEKT 1. Cel ćwiczenia: Zadaniem jest zaprojektowanie wzmacniacza współpracującego z zadaną rezystancją obciążenia R0, o określonym wzmocnieniu napięciowym ku0 w zakresie śr.cz., określonej dolnej częstotliwości granicznej fd, zapewniając zerową (dla składowej stałej) wartość potencjału drenu. W tym celu zostały obliczone następujące parametry wzmacniacza: ID, UGS, UDS, gm, RD, RS, CS, CS1. Kolejnym zadaniem było przygotowanie schematu blokowego układu, w celu doświadczalnego wyznaczenia wzmocnienia napięciowego i charakterystyki przejściowej wzmacniacza. Następnie doświadczalne wyznaczono charakterystykę amplitudową wzmacniacza oraz zbadano zależności parametrów wzmacniacza od parametrów jego elementów. 2. Schematy projektowanego wzmacniacza Rys1. Schemat ideowy rezystorowego wzmacniacza napięciowego z tranzystorem JFET. Rys 2. Małosygnałowy schemat zastępczy wzmacniacza w zakresie średnich częstotliwości 3. Zadane parametry i założenia konstrukcyjne zawarte w instrukcji Zadane parametry (dane nr 2) ku0 wzmocnienie napięciowe -10 [V/V] R0 Rezystancja obciążenia 15 [kΩ] fd dolna częstotliwość graniczna 50 [Hz] W celu pominięcia napięcia spowodowanego przepływem prądu drenu na rezystorze przyjmujemy jego wartość jako R = 1 [MΩ]. 4. Obliczenie parametrów realizowanego wzmacniacza Postępując zgodnie z instrukcją do ćwiczenia wyznaczamy parametry wzmacniacza. Aby obliczyć wartość rezystancji w obwodzie drenu znajdujemy pierwiastki równania kwadratowego: Założenia konstrukcyjne IDSS parametr tranzystora 12 [mA] Up parametr tranzystora -3,9 do -3,8 [V] UDD Dodatnie napięcie zasilania 15 [V] USS Ujemne napięcie zasilania -15 [V] R Rezystancja wejściowa 1 [MΩ]
(…)
… charakterystykę przejściową badanego wzmacniacza.
Zaznaczone są na nim punkty pomiarowe oraz wykreślona została prosta aproksymująca
liniową zależność między napięciem wyjściowym a wejściowym. Nachylenie prostej ze
znakiem minus daje przybliżone wzmocnienie napięciowe.
3. Pomiar charakterystyki amplitudowej zmontowanego wzmacniacza.
Należy zmierzyć zależność amplitudy napięcia wyjściowego wzmacniacza od
częstotliwości sygnału doprowadzanego do wejścia wzmacniacza. W czasie pomiarów
utrzymuję się stałą wartość napięcia wyjściowego z generatora.
fg [Hz]
Uwy [V]
Uwe =
Charakterystyka amplitudowo-częstotliwościowa badanego układu:
ku[V/V]
…
… fali sinusoidalnej (zakres regulacji amplitudy 0 ÷ 1,65V, zakres
regulacji częstotliwości 10Hz ÷ 100kHz)
SD1 - przetwornik ac/dc (zakresy pomiarowe 50mV – 1,0V; 0,5V – 10,0V; szerokość pasma
5Hz – 1 MHz)
SP4(SN4222) - przełącznik czterokanałowy ac
SR1 - rozgałęziacz sygnału ac
~ - oscyloskop dwukanałowy
V - woltomierz
f - częstościomierz
miernik zniekształceń nieliniowych
II. SPRAWOZDANIE
1. Montaż…
