Jaros_aw Michalski. Notatka składa się z 2 stron.

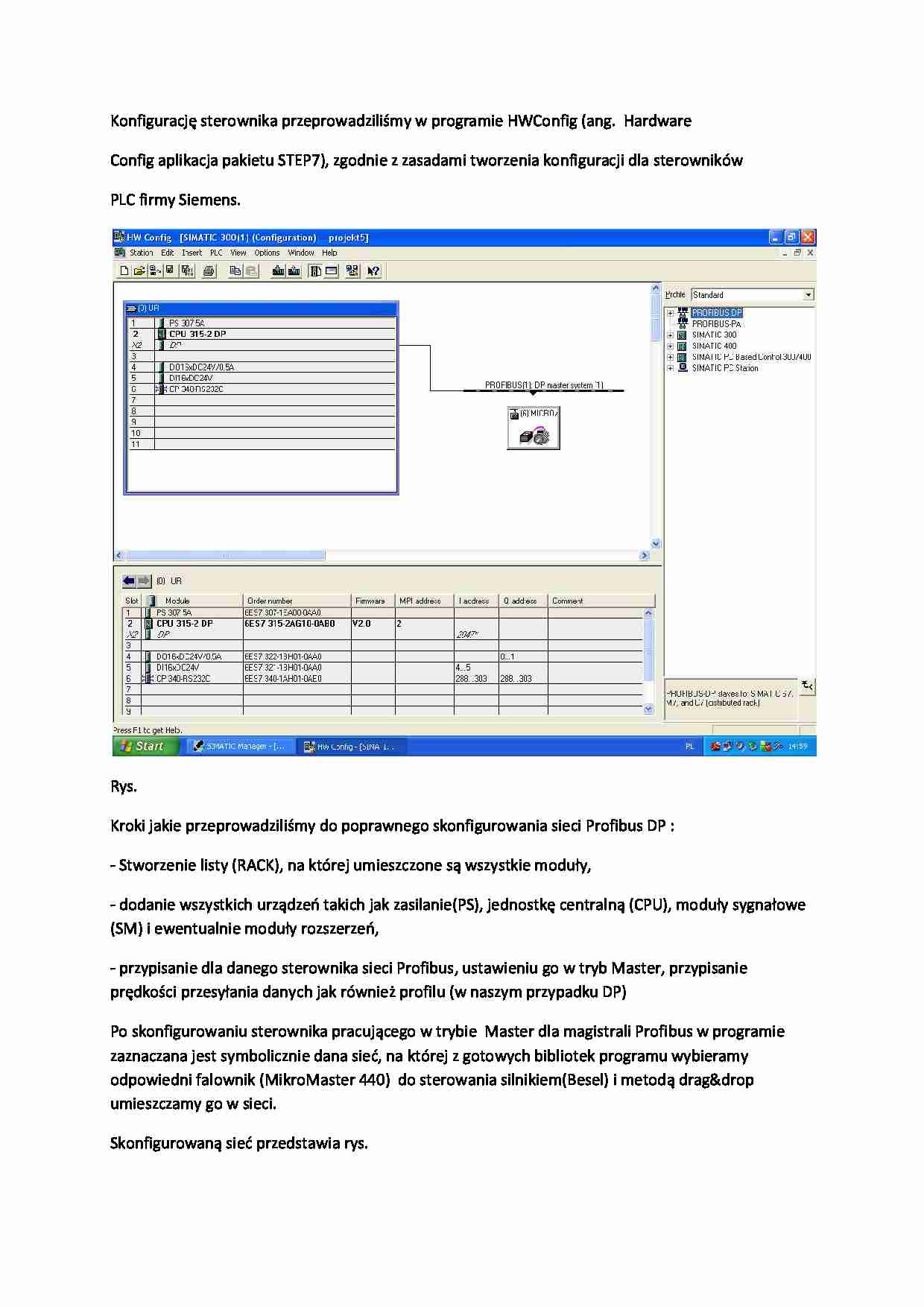

Konfigurację sterownika przeprowadziliśmy w programie HWConfig (ang. Hardware Config aplikacja pakietu STEP7), zgodnie z zasadami tworzenia konfiguracji dla sterowników PLC firmy Siemens. Rys.
Kroki jakie przeprowadziliśmy do poprawnego skonfigurowania sieci Profibus DP :
- Stworzenie listy (RACK), na której umieszczone są wszystkie moduły,
- dodanie wszystkich urządzeń takich jak zasilanie(PS), jednostkę centralną (CPU), moduły sygnałowe (SM) i ewentualnie moduły rozszerzeń,
- przypisanie dla danego sterownika sieci Profibus, ustawieniu go w tryb Master, przypisanie prędkości przesyłania danych jak również profilu (w naszym przypadku DP)
Po skonfigurowaniu sterownika pracującego w trybie Master dla magistrali Profibus w programie zaznaczana jest symbolicznie dana sieć, na której z gotowych bibliotek programu wybieramy odpowiedni falownik (MikroMaster 440) do sterowania silnikiem(Besel) i metodą drag&drop umieszczamy go w sieci.
Skonfigurowaną sieć przedstawia rys.
