Komputerowe wspomaganie kierowania ruchem
Kierowanie ruchem obejmuje funkcje, takie jak:
śledzenie ruchu pociągów,
kontrola zgodności jazd rzeczywistych i jazd planowanych w rozkładzie jazdy,
wykrywanie konfliktów powodujących odchylenia od rozkładu jazdy,
podejmowanie doraźnych decyzji o korekcie rozkładu jazdy minimalizującej wielkości odchyleń,
przesyłanie decyzji i innych poleceń dyspozytora do posterunków ruchu,
tworzenie raportów stacyjnych i dyspozytorskich,
archiwizowanie procesu ruchowego,
udostępnianie informacji o ruchu rzeczywistym na potrzeby innych systemów.
Funkcje te są spełniane przez dyspozytora ruchu pociągów wspomaganego przez odpowiednio skonfigurowany i oprogramowany system wielokomputerowy.
Podstawą działania systemu jest obieg informacji o ruchu pociągów między stacjami objętymi obszarem dyspozytorskim i centrum dyspozytorskim (CD). Informacje są wprowadzane do systemu automatycznie lub przez dyżurnego ruchu, głównie przy zmianie miejsca znajdowania się pociągu, w chwilach wjazdu pociągu na stację, wyjazdu na szlak lub zajęcia i zwolnienia odstępu szlakowego.
Wspomaganie komputerowe dyżurnego ruchu, poza przekazywaniem informacji do CD i odbieraniem stąd poleceń, umożliwia:
zapowiadanie pociągów,
archiwizację ruchu pociągów (dziennik ruchu),
przekazywanie informacji do innych systemów.
Urządzenia komputerowego wspomagania dyżurnego w kierowaniu ruchem noszą nazwę Systemu Przekazywania Informacji o Pociągu (PIP) i mogą stanowić drugi (poza nastawnicą) zespół urządzeń obsługiwanych przez dyżurnego ruchu.
Przykładowa konfiguracja prototypowego dla PKP centrum dyspozytorskiego (centrum pracuje w Krakowie). Konfiguracja stanowi wielokomputerowy, rozproszony na wybranym obszarze system typu człowiek-maszyna, pracujący w czasie rzeczywistym.

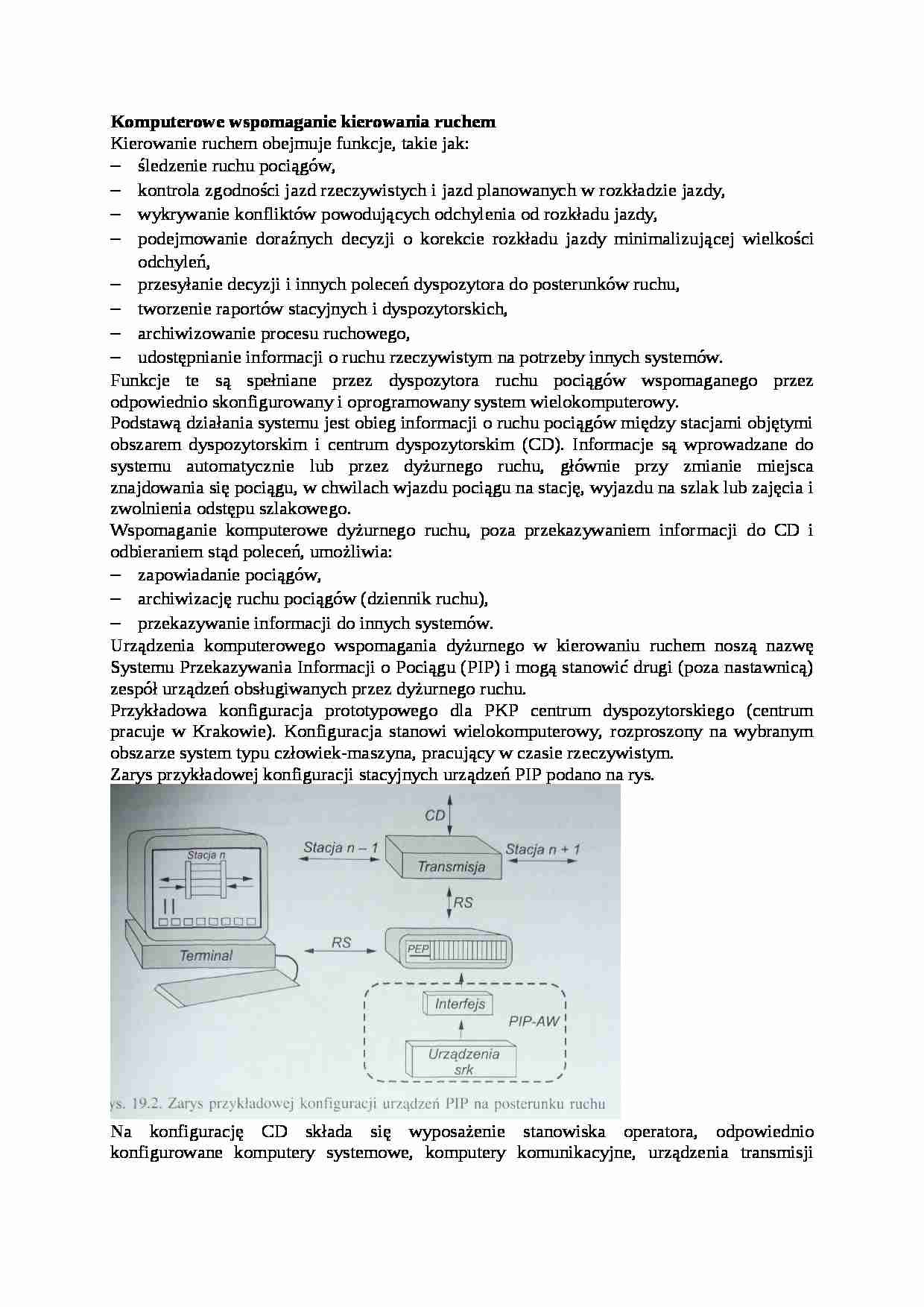

Zarys przykładowej konfiguracji stacyjnych urządzeń PIP podano na rys.
Na konfigurację CD składa się wyposażenie stanowiska operatora, odpowiednio konfigurowane komputery systemowe, komputery komunikacyjne, urządzenia transmisji informacji z/do posterunków objętych obszarem kontroli oraz, w miarę potrzeby, terminale dodatkowych użytkowników.
Przykładowy system zbudowano wykorzystując uniwersalny modułowy sprzęt mikrokomputerowy (PEP Modular Computers) z magistralą VME i system operacyjny czasu rzeczywistego OS9. Komputery pracują w sieci Ethernet I. Wprowadzono też sieć Ethernet II, przez którą informacje z systemu mogą być przekazywane do „pracujących w tle" stanowisk użytkowników korzystających z bazy danych o ruchu rzeczywistym rozmieszczonych w pobliżu CD. Informacje o ruchu rzeczywistym mogą być nadawane do odległych systemów.
