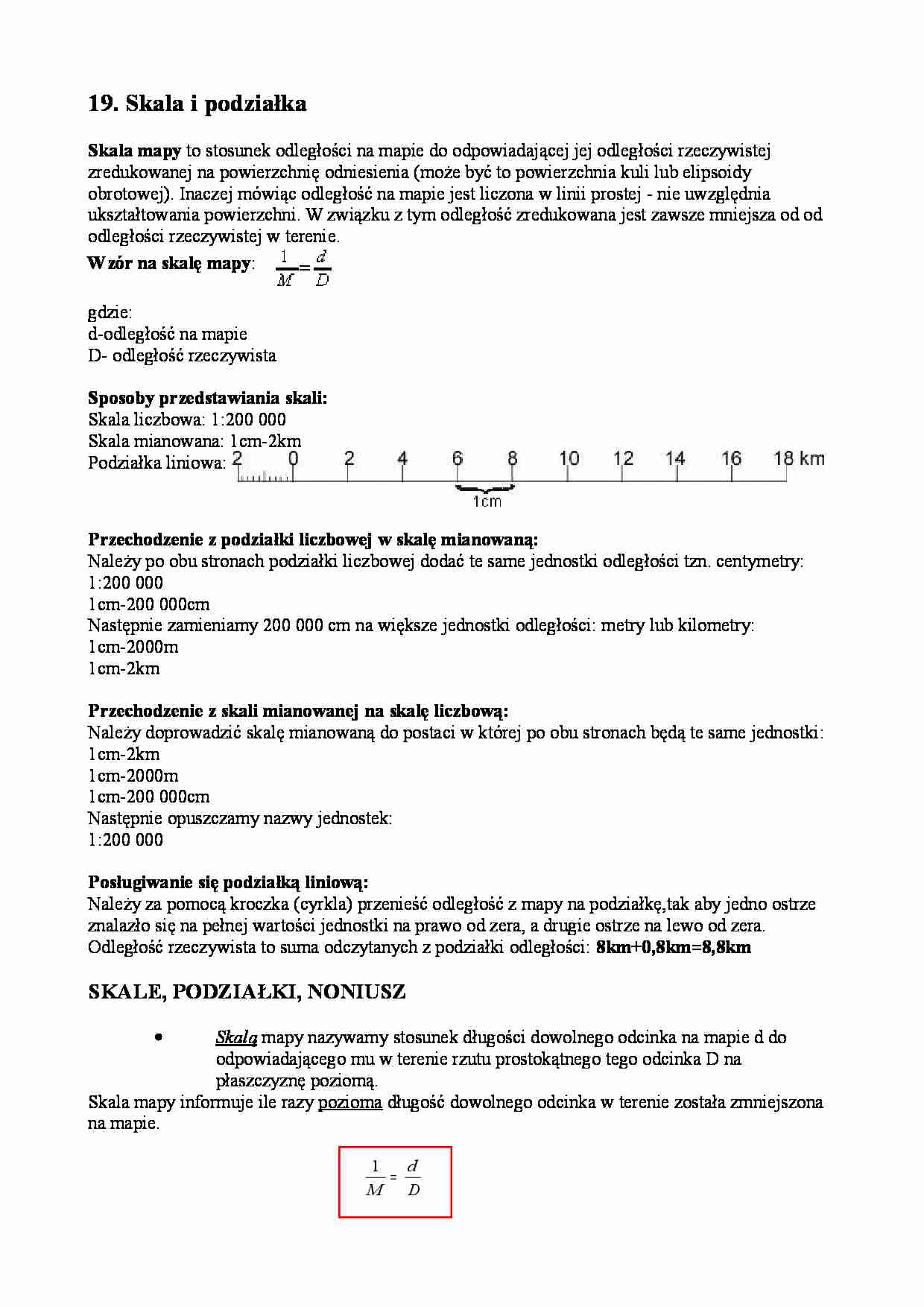

Kolokwium - skala, podziałka, noniusz - strona 1 Kolokwium - skala, podziałka, noniusz - strona 2

Fragment notatki:

19. Skala i podziałka Skala mapy  to stosunek odległości na mapie do odpowiadającej jej odległości rzeczywistej  zredukowanej na powierzchnię odniesienia (może być to powierzchnia kuli lub elipsoidy  obrotowej). Inaczej mówiąc odległość na mapie jest liczona w linii prostej - nie uwzględnia  ukształtowania powierzchni. W związku z tym odległość zredukowana jest zawsze mniejsza od od  odległości rzeczywistej w terenie. Wzór na skalę mapy :  gdzie: d-odległość na mapie D- odległość rzeczywista Sposoby przedstawiania skali: Skala liczbowa: 1:200 000 Skala mianowana: 1cm-2km Podziałka liniowa:  Przechodzenie z podziałki liczbowej w skalę mianowaną: Należy po obu stronach podziałki liczbowej dodać te same jednostki odległości tzn. centymetry: 1:200 000 1cm-200 000cm Następnie zamieniamy 200 000 cm na większe jednostki odległości: metry lub kilometry: 1cm-2000m 1cm-2km Przechodzenie z skali mianowanej na skalę liczbową: Należy doprowadzić skalę mianowaną do postaci w której po obu stronach będą te same jednostki: 1cm-2km 1cm-2000m 1cm-200 000cm Następnie opuszczamy nazwy jednostek: 1:200 000 Posługiwanie się podziałką liniową: Należy za pomocą kroczka (cyrkla) przenieść odległość z mapy na podziałkę,tak aby jedno ostrze  znalazło się na pełnej wartości jednostki na prawo od zera, a drugie ostrze na lewo od zera.  Odległość rzeczywista to suma odczytanych z podziałki odległości:  8km+0,8km=8,8km SKALE, PODZIAŁKI, NONIUSZ • Skalą      mapy nazywamy stosunek długości dowolnego odcinka na mapie d do  odpowiadającego mu w terenie rzutu prostokątnego tego odcinka D na  płaszczyznę poziomą. Skala mapy informuje ile razy pozioma długość dowolnego odcinka w terenie została zmniejszona  na mapie. D d M = 1 d – długość odcinka na mapie D – długość odcinka w terenie M – mianownik skali mapy (stopień zmniejszenia) Jeżeli mianownik skali rośnie, to skala mapy maleje, np.:  5000 1 1000 1  • Podziałka mapy      jest to rysunek skali mapy. Rodzaje podziałek: a) podziałka liniowa np. skala 1:5000 p=100m w skali 1:5000 p=100m:5000=0,02m=2cm W celu zwiększenia dokładności podziałki, pierwszy odcinek podziałki dzieli się na m części, np.:  m=20 to p:m=100m:20=5m. Jest to dokładność podziałki. b) podziałka transwersalna (poprzeczna) – podziałka mapy o większej dokładności  • Noniusz  jest to krótka podziałka przesuwalna wzdłuż podziału głównego, która  zwiększa precyzję odczytu. Punkt zerowy jest wskaźnikiem odczytu, za pomocą  którego można wykonać odczyt przybliżony. Natomiast w miejscu koincydencji  ... zobacz całą notatkę
