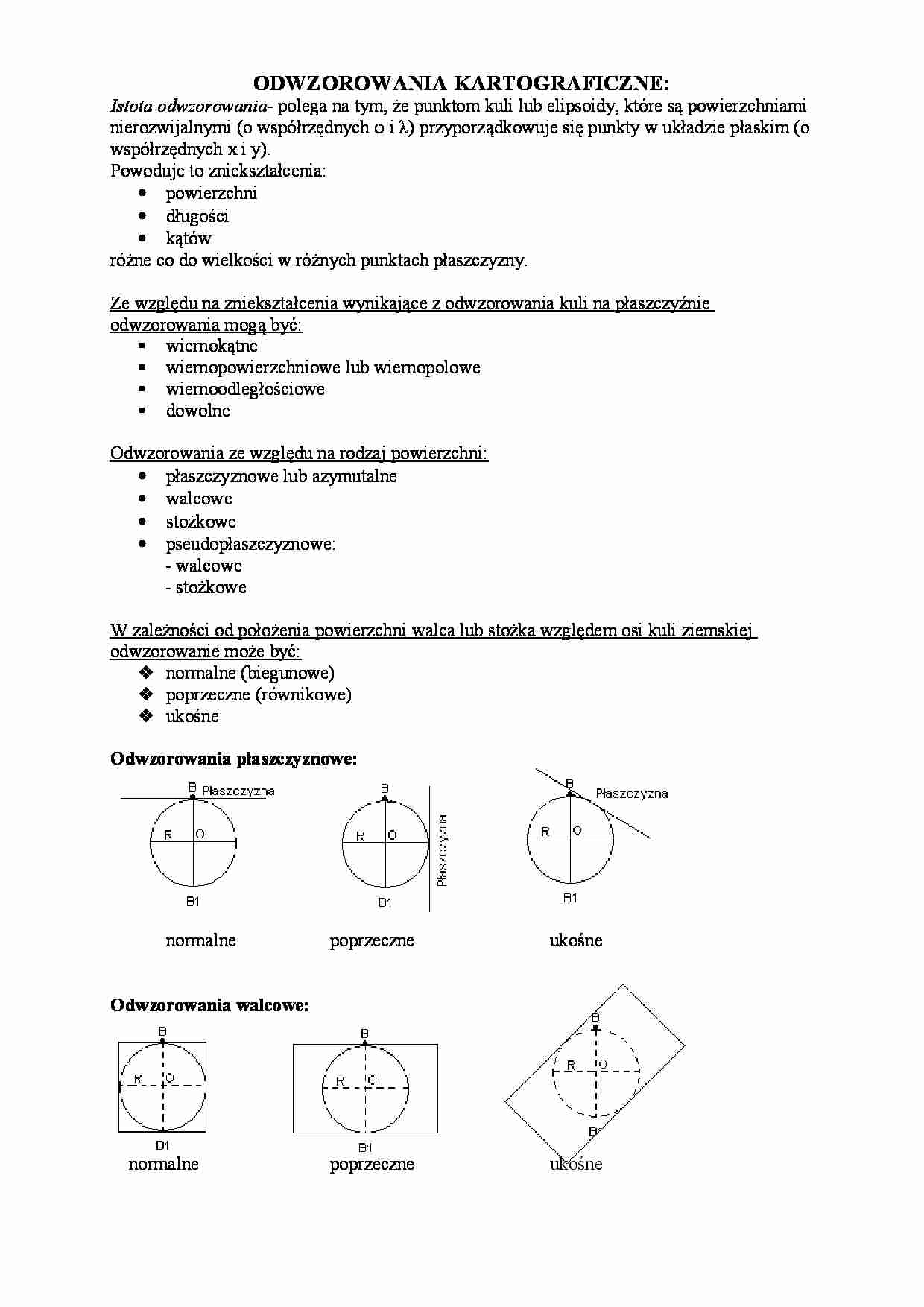

ODWZOROWANIA KARTOGRAFICZNE: Istota odwzorowania- polega na tym, że punktom kuli lub elipsoidy, które są powierzchniami nierozwijalnymi (o współrzędnych φ i λ) przyporządkowuje się punkty w układzie płaskim (o współrzędnych x i y). Powoduje to zniekształcenia: • powierzchni • długości • kątów różne co do wielkości w różnych punktach płaszczyzny. Ze względu na zniekształcenia wynikające z odwzorowania kuli na płaszczyźnie odwzorowania mogą być: wiernokątne wiernopowierzchniowe lub wiernopolowe wiernoodległościowe dowolne Odwzorowania ze względu na rodzaj powierzchni: • płaszczyznowe lub azymutalne • walcowe • stożkowe • pseudopłaszczyznowe: - walcowe - stożkowe W zależności od położenia powierzchni walca lub stożka względem osi kuli ziemskiej odwzorowanie może być: normalne (biegunowe) poprzeczne (równikowe) ukośne Odwzorowania płaszczyznowe: normalne poprzeczne ukośne Odwzorowania walcowe: normalne poprzeczne ukośne Odwzorowania stożkowe: normalne poprzeczne ukośne Oznaczenia: B – biegun B1 – drugi biegun R – promień Odwzorowanie Gaussa-Krügera (walcowe, poprzeczne, wiernokątne). Odwzorowanie to opracowano w 1912 roku. Jest to odwzorowanie pasów południkowych o szerokości 3o lub 6o na pobocznicę walca stycznego do południka środkowego każdego odwzorowywanego pasa. Pasy południkowe w odwzorowaniu Gaussa-Krügera. Po rozwinięciu walca: - południk styczności (osiowy) wyznacza oś X - równik wyznacza oś Y Każdy pas odwzorowuje się oddzielnie. W odwzorowaniu Gaussa-Krügera wiernie odwzorowuję się tylko południk styczności (osiowy). W miarę oddalania się od niego zniekształcenia rosną (~17cm na 1km w południkach skrajnych). Dla Polski przydzielono cztery pasy 3-stopniowe (4 niezależne układy współrzędnych): szczeciński (południk styczności 15o) – układ 5 bydgoski (południk styczności 18o) – układ 6 warszawski (południk styczności 21o) – układ 7 białostocki (południk styczności 24o) – układ 8 Przykład współrzędnych: x=5626590,36m y=6505940,56m x=5702306,12m y=7482224,66m SKALE, PODZIAŁKI, NONIUSZ • Skalą mapy nazywamy stosunek długości dowolnego odcinka na mapie d do odpowiadającego mu w terenie rzutu prostokątnego tego odcinka D na płaszczyznę poziomą. Skala mapy informuje ile razy pozioma długość dowolnego odcinka w terenie została zmniejszona na mapie. D d M = 1 d – długość odcinka na mapie D – długość odcinka w terenie M – mianownik skali mapy (stopień zmniejszenia)
(…)
… zmniejszenia)
1
1
>
1000 5000
•
Podziałka mapy jest to rysunek skali mapy.
Rodzaje podziałek:
a) podziałka liniowa
np. skala 1:5000
Jeżeli mianownik skali rośnie, to skala mapy maleje, np.:
p=100m w skali 1:5000
p=100m:5000=0,02m=2cm
W celu zwiększenia dokładności podziałki, pierwszy odcinek podziałki dzieli się na m części,
np.: m=20 to p:m=100m:20=5m. Jest to dokładność podziałki.
b) podziałka transwersalna (poprzeczna) – podziałka mapy o większej dokładności
•
Noniusz jest to krótka podziałka przesuwalna wzdłuż podziału głównego,
która zwiększa precyzję odczytu. Punkt zerowy jest wskaźnikiem odczytu,
za pomocą którego można wykonać odczyt przybliżony. Natomiast w
miejscu koincydencji (zgodności) kreski noniusza i podziału głównego
Elementy noniusza:
Oznaczenia:
L – działka podziału głównego
N – działka…
... zobacz całą notatkę
