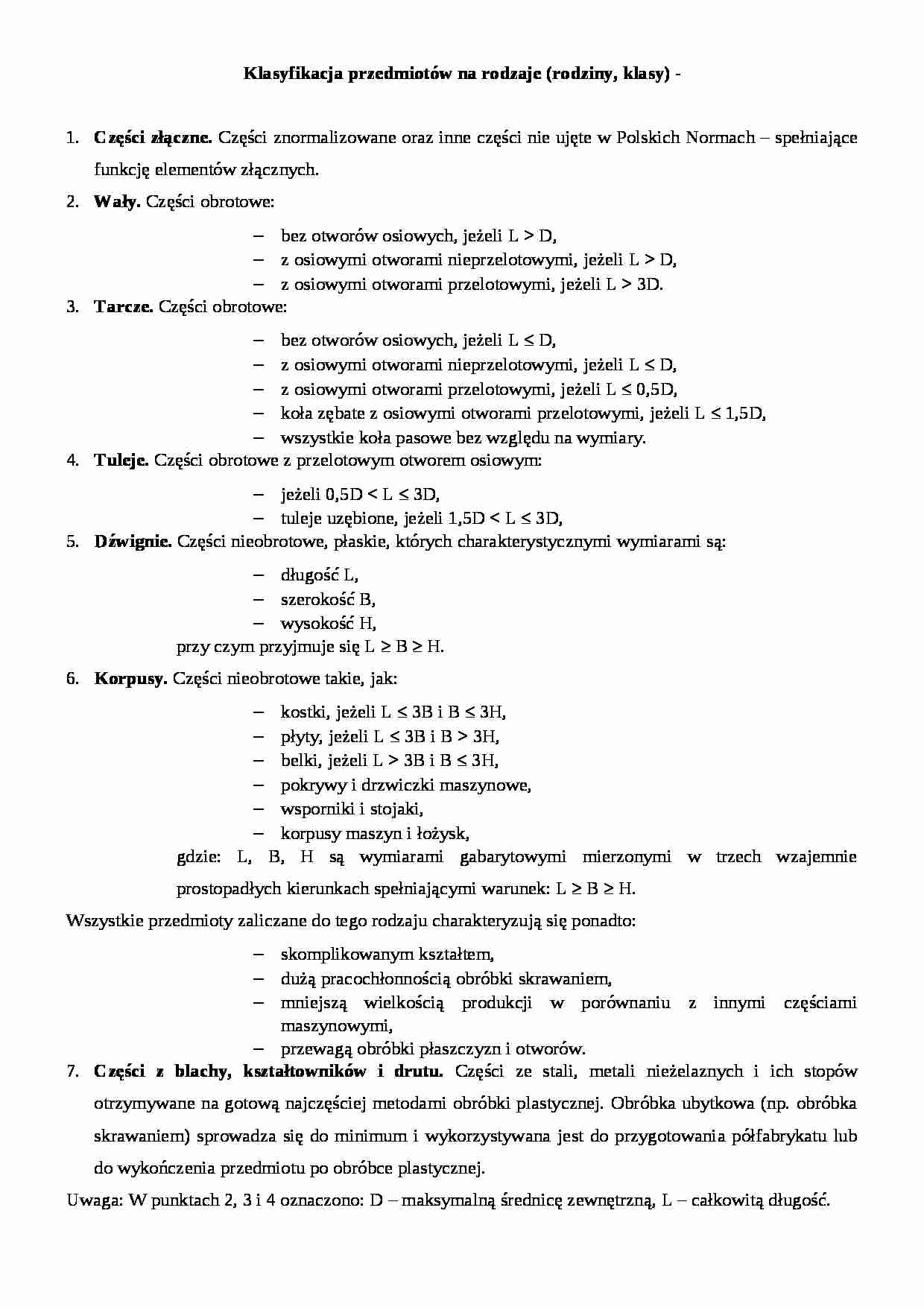

Klasyfikacja przedmiotów na rodzaje-opracowanie - strona 1

Fragment notatki:

Klasyfikacja przedmiotów na rodzaje (rodziny, klasy) -
Części złączne. Części znormalizowane oraz inne części nie ujęte w Polskich Normach - spełniające funkcję elementów złącznych.
Wały. Części obrotowe:
bez otworów osiowych, jeżeli L D,
z osiowymi otworami nieprzelotowymi, jeżeli L D,
z osiowymi otworami przelotowymi, jeżeli L 3D.
Tarcze. Części obrotowe:
bez otworów osiowych, jeżeli L ≤ D,
z osiowymi otworami nieprzelotowymi, jeżeli L ≤ D,
z osiowymi otworami przelotowymi, jeżeli L ≤ 0,5D,
koła zębate z osiowymi otworami przelotowymi, jeżeli L ≤ 1,5D,
wszystkie koła pasowe bez względu na wymiary.
Tuleje. Części obrotowe z przelotowym otworem osiowym:
jeżeli 0,5D 3H,
belki, jeżeli L 3B i B ≤ 3H,
pokrywy i drzwiczki maszynowe,
wsporniki i stojaki,
korpusy maszyn i łożysk,
gdzie: L, B, H są wymiarami gabarytowymi mierzonymi w trzech wzajemnie prostopadłych kierunkach spełniającymi warunek: L ≥ B ≥ H.
Wszystkie przedmioty zaliczane do tego rodzaju charakteryzują się ponadto:
skomplikowanym kształtem,
dużą pracochłonnością obróbki skrawaniem,
mniejszą wielkością produkcji w porównaniu z innymi częściami maszynowymi,
przewagą obróbki płaszczyzn i otworów.
Części z blachy, kształtowników i drutu. Części ze stali, metali nieżelaznych i ich stopów otrzymywane na gotową najczęściej metodami obróbki plastycznej. Obróbka ubytkowa (np. obróbka skrawaniem) sprowadza się do minimum i wykorzystywana jest do przygotowania półfabrykatu lub do wykończenia przedmiotu po obróbce plastycznej.
Uwaga: W punktach 2, 3 i 4 oznaczono: D - maksymalną średnicę zewnętrzną, L - całkowitą długość.
