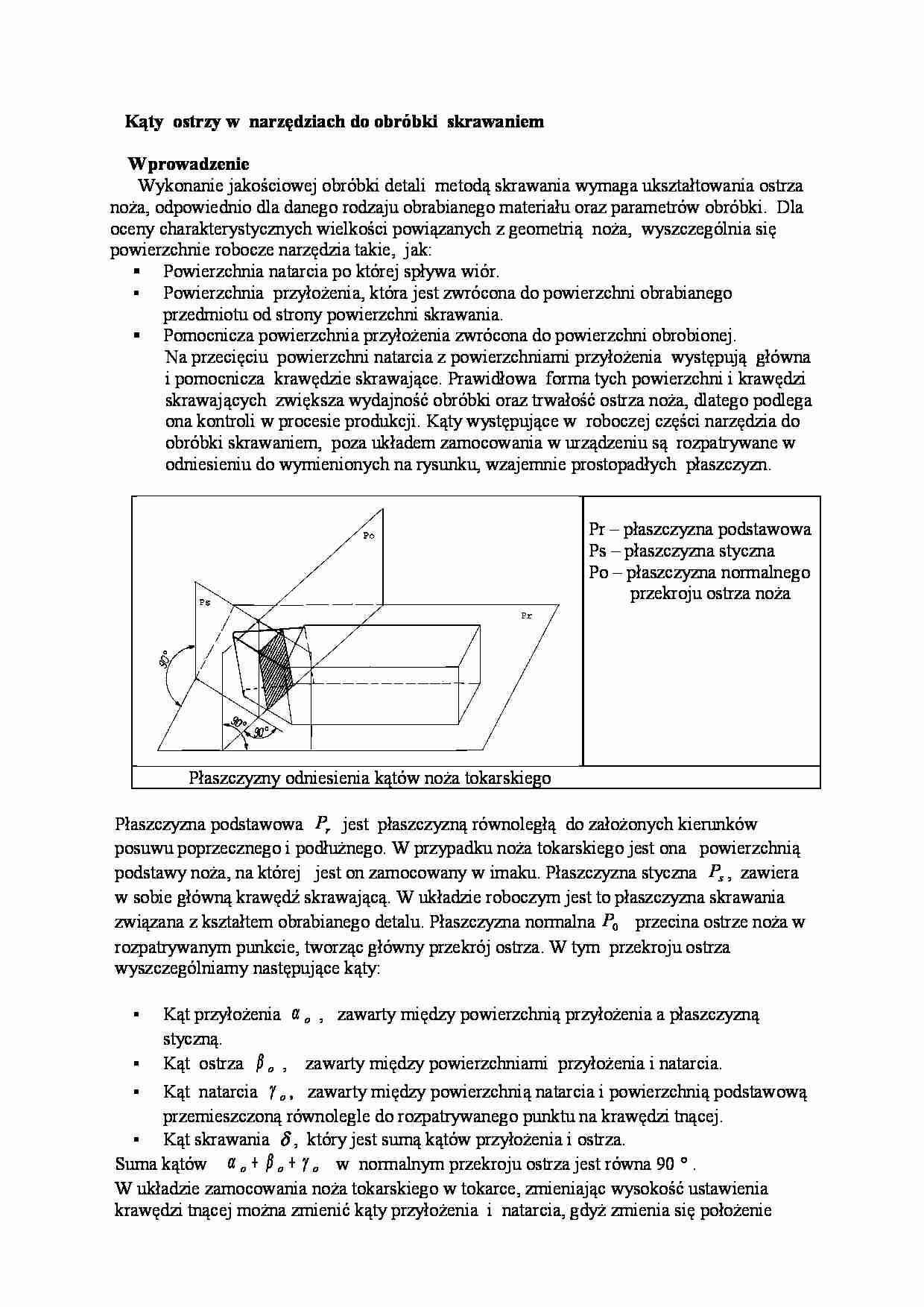

Kąty ostrzy w narzędziach do obróbki skrawaniem Wprowadzenie Wykonanie jakościowej obróbki detali metodą skrawania wymaga ukształtowania ostrza noża, odpowiednio dla danego rodzaju obrabianego materiału oraz parametrów obróbki. Dla oceny charakterystycznych wielkości powiązanych z geometrią noża, wyszczególnia się powierzchnie robocze narzędzia takie, jak: Powierzchnia natarcia po której spływa wiór. Powierzchnia przyłożenia, która jest zwrócona do powierzchni obrabianego przedmiotu od strony powierzchni skrawania. Pomocnicza powierzchnia przyłożenia zwrócona do powierzchni obrobionej. Na przecięciu powierzchni natarcia z powierzchniami przyłożenia występują główna i pomocnicza krawędzie skrawające. Prawidłowa forma tych powierzchni i krawędzi skrawających zwiększa wydajność obróbki oraz trwałość ostrza noża, dlatego podlega ona kontroli w procesie produkcji. Kąty występujące w roboczej części narzędzia do obróbki skrawaniem, poza układem zamocowania w urządzeniu są rozpatrywane w odniesieniu do wymienionych na rysunku, wzajemnie prostopadłych płaszczyzn. Pr – płaszczyzna podstawowa Ps – płaszczyzna styczna Po – płaszczyzna normalnego przekroju ostrza noża Płaszczyzny odniesienia kątów noża tokarskiego Płaszczyzna podstawowa r P jest płaszczyzną równoległą do założonych kierunków posuwu poprzecznego i podłużnego. W przypadku noża tokarskiego jest ona powierzchnią podstawy noża, na której jest on zamocowany w imaku. Płaszczyzna styczna s P , zawiera w sobie główną krawędź skrawającą. W układzie roboczym jest to płaszczyzna skrawania związana z kształtem obrabianego detalu. Płaszczyzna normalna 0 P przecina ostrze noża w rozpatrywanym punkcie, tworząc główny przekrój ostrza. W tym przekroju ostrza wyszczególniamy następujące kąty: Kąt przyłożenia o α , zawarty między powierzchnią przyłożenia a płaszczyzną styczną. Kąt ostrza o β , zawarty między powierzchniami przyłożenia i natarcia. Kąt natarcia o γ , zawarty między powierzchnią natarcia i powierzchnią podstawową przemieszczoną równolegle do rozpatrywanego punktu na krawędzi tnącej. Kąt skrawania δ , który jest sumą kątów przyłożenia i ostrza. Suma kątów o o o γ β α + + w normalnym przekroju ostrza jest równa 90 ° . W układzie zamocowania noża tokarskiego w tokarce, zmieniając wysokość ustawienia krawędzi tnącej można zmienić kąty przyłożenia i natarcia, gdyż zmienia się położenie
