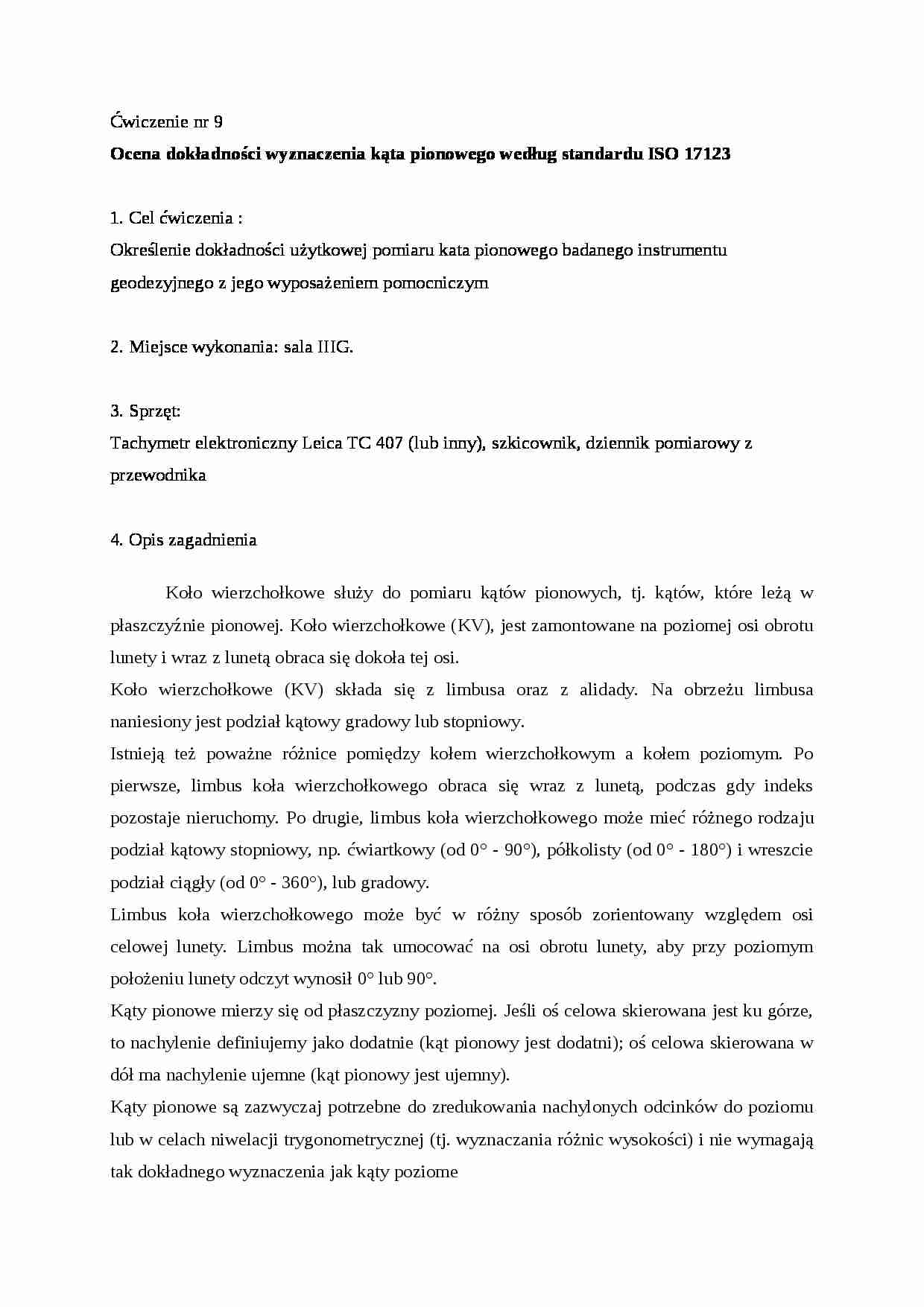

Ćwiczenie nr 9
Ocena dokładności wyznaczenia kąta pionowego według standardu ISO 17123
1. Cel ćwiczenia : Określenie dokładności użytkowej pomiaru kata pionowego badanego instrumentu geodezyjnego z jego wyposażeniem pomocniczym
2. Miejsce wykonania: sala IIIG.
3. Sprzęt: Tachymetr elektroniczny Leica TC 407 (lub inny), szkicownik, dziennik pomiarowy z przewodnika
4. Opis zagadnienia
Koło wierzchołkowe służy do pomiaru kątów pionowych, tj. kątów, które leżą w płaszczyźnie pionowej. Koło wierzchołkowe (KV), jest zamontowane na poziomej osi obrotu lunety i wraz z lunetą obraca się dokoła tej osi.
Koło wierzchołkowe (KV) składa się z limbusa oraz z alidady. Na obrzeżu limbusa naniesiony jest podział kątowy gradowy lub stopniowy.
Istnieją też poważne różnice pomiędzy kołem wierzchołkowym a kołem poziomym. Po pierwsze, limbus koła wierzchołkowego obraca się wraz z lunetą, podczas gdy indeks pozostaje nieruchomy. Po drugie, limbus koła wierzchołkowego może mieć różnego rodzaju podział kątowy stopniowy, np. ćwiartkowy (od 0° - 90°), półkolisty (od 0° - 180°) i wreszcie podział ciągły (od 0° - 360°), lub gradowy.
Limbus koła wierzchołkowego może być w różny sposób zorientowany względem osi celowej lunety. Limbus można tak umocować na osi obrotu lunety, aby przy poziomym położeniu lunety odczyt wynosił 0° lub 90°.
Kąty pionowe mierzy się od płaszczyzny poziomej. Jeśli oś celowa skierowana jest ku górze, to nachylenie definiujemy jako dodatnie (kąt pionowy jest dodatni); oś celowa skierowana w dół ma nachylenie ujemne (kąt pionowy jest ujemny). Kąty pionowe są zazwyczaj potrzebne do zredukowania nachylonych odcinków do poziomu lub w celach niwelacji trygonometrycznej (tj. wyznaczania różnic wysokości) i nie wymagają tak dokładnego wyznaczenia jak kąty poziome

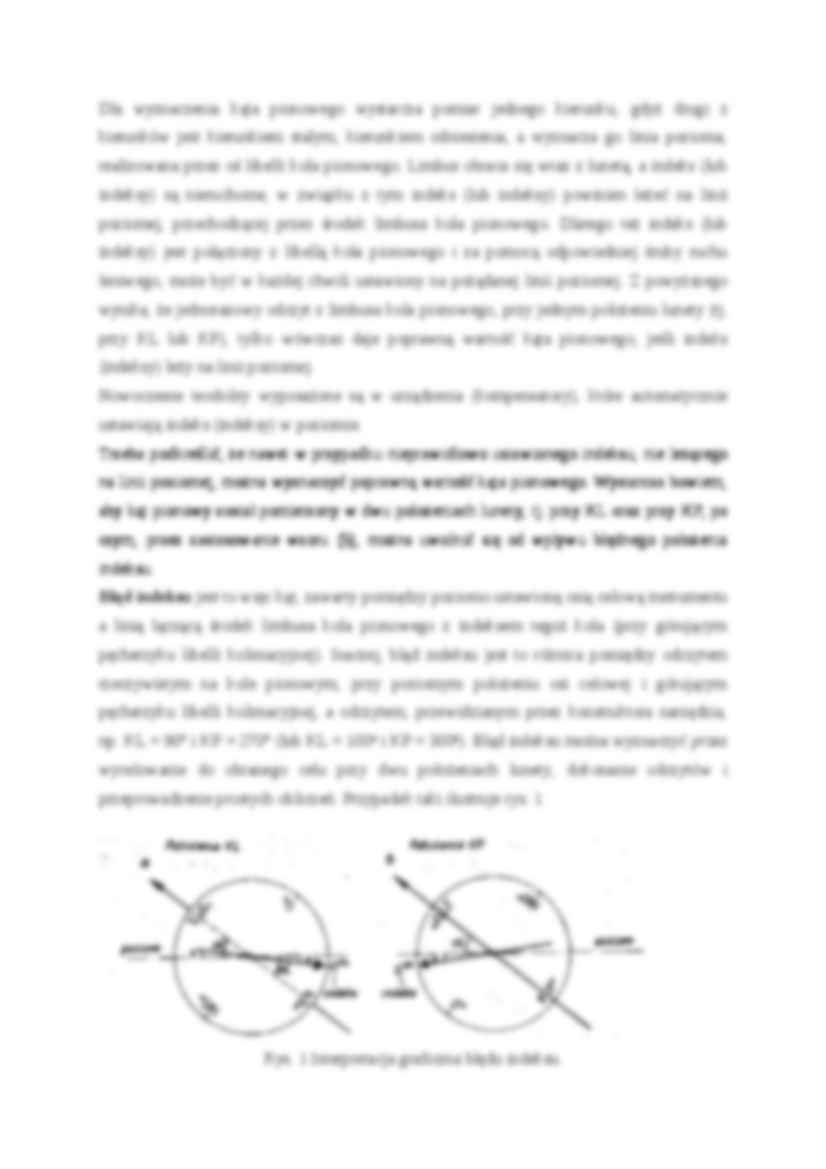

Dla wyznaczenia kąta pionowego wystarcza pomiar jednego kierunku, gdyż drugi z kierunków jest kierunkiem stałym, kierunkiem odniesienia, a wyznacza go linia pozioma, realizowana przez oś libelli koła pionowego. Limbus obraca się wraz z lunetą, a indeks (lub indeksy) są nieruchome, w związku z tym indeks (lub indeksy) powinien leżeć na linii poziomej, przechodzącej przez środek limbusa koła pionowego. Dlatego też indeks (lub indeksy) jest połączony z libellą koła pionowego i za pomocą odpowiedniej śruby ruchu leniwego, może być w każdej chwili ustawiony na pożądanej linii poziomej. Z powyższego wynika, że jednorazowy odczyt z limbusa koła pionowego, przy jednym położeniu lunety (tj. przy KL lub KP), tylko wówczas daje poprawną wartość kąta pionowego, jeśli indeks (indeksy) leży na linii poziomej.
