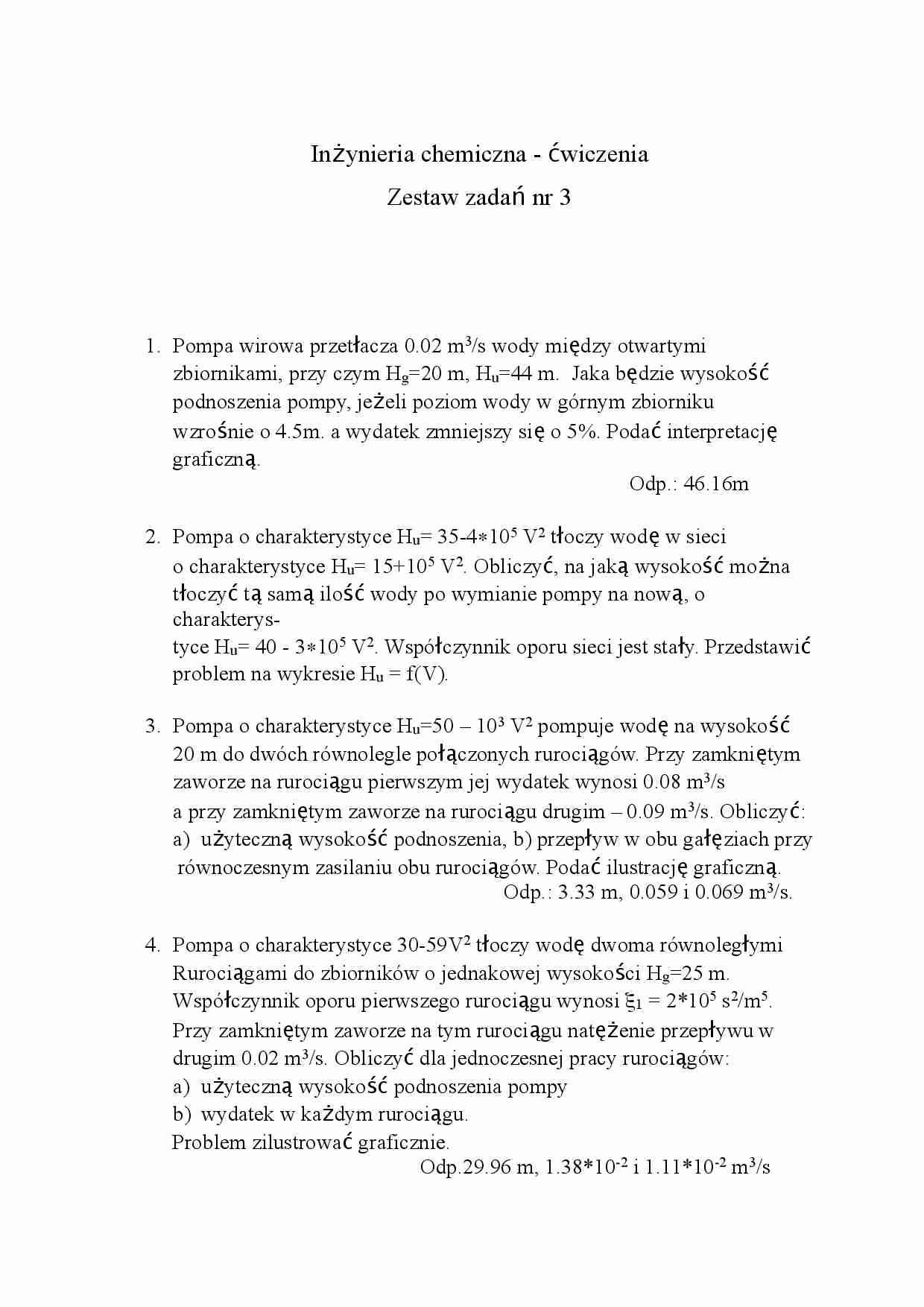

Inżynieria chemiczna - ćwiczenia
Zestaw zadań nr 3
1. Pompa wirowa przetłacza 0.02 m3/s wody między otwartymi
zbiornikami, przy czym Hg=20 m, Hu=44 m. Jaka będzie wysokość
podnoszenia pompy, jeżeli poziom wody w górnym zbiorniku
wzrośnie o 4.5m. a wydatek zmniejszy się o 5%. Podać interpretację
graficzną.
Odp.: 46.16m
2. Pompa o charakterystyce Hu= 35-4∗105 V2 tłoczy wodę w sieci
o charakterystyce Hu= 15+105 V2. Obliczyć, na jaką wysokość można
tłoczyć tą samą ilość wody po wymianie pompy na nową, o
charakterystyce Hu= 40 - 3∗105 V2. Współczynnik oporu sieci jest stały. Przedstawić
problem na wykresie Hu = f(V).
3. Pompa o charakterystyce Hu=50 – 103 V2 pompuje wodę na wysokość
20 m do dwóch równolegle połączonych rurociągów. Przy zamkniętym
zaworze na rurociągu pierwszym jej wydatek wynosi 0.08 m3/s
a przy zamkniętym zaworze na rurociągu drugim – 0.09 m3/s. Obliczyć:
a) użyteczną wysokość podnoszenia, b) przepływ w obu gałęziach przy
równoczesnym zasilaniu obu rurociągów. Podać ilustrację graficzną.
Odp.: 3.33 m, 0.059 i 0.069 m3/s.
4. Pompa o charakterystyce 30-59V2 tłoczy wodę dwoma równoległymi
Rurociągami do zbiorników o jednakowej wysokości Hg=25 m.
Współczynnik oporu pierwszego rurociągu wynosi ξ1 = 2*105 s2/m5.
Przy zamkniętym zaworze na tym rurociągu natężenie przepływu w
drugim 0.02 m3/s. Obliczyć dla jednoczesnej pracy rurociągów:
a) użyteczną wysokość podnoszenia pompy
b) wydatek w każdym rurociągu.
Problem zilustrować graficznie.
Odp.29.96 m, 1.38*10-2 i 1.11*10-2 m3/s
