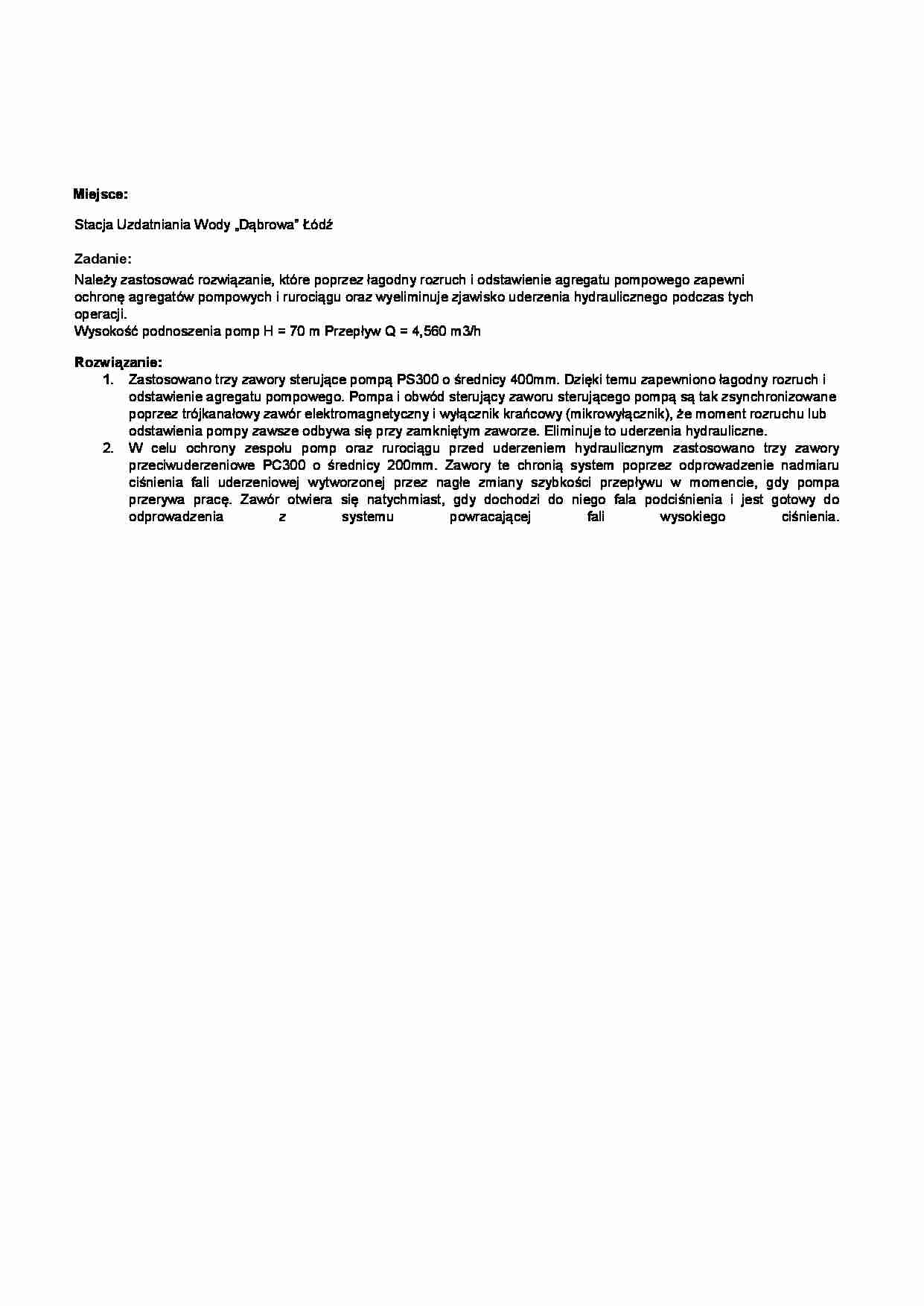

Miejsce:
Stacja Uzdatniania Wody „Dąbrowa” Łódź
Zadanie:
Należy zastosować rozwiązanie, które poprzez łagodny rozruch i odstawienie agregatu pompowego zapewni ochronę agregatów pompowych i rurociągu oraz wyeliminuje zjawisko uderzenia hydraulicznego podczas tych operacji.
Wysokość podnoszenia pomp H = 70 m Przepływ Q = 4,560 m3/h
Rozwiązanie:
Zastosowano trzy zawory sterujące pompą PS300 o średnicy 400mm. Dzięki temu zapewniono łagodny rozruch i odstawienie agregatu pompowego. Pompa i obwód sterujący zaworu sterującego pompą są tak zsynchronizowane poprzez trójkanałowy zawór elektromagnetyczny i wyłącznik krańcowy (mikrowyłącznik), że moment rozruchu lub odstawienia pompy zawsze odbywa się przy zamkniętym zaworze. Eliminuje to uderzenia hydrauliczne.
W celu ochrony zespołu pomp oraz rurociągu przed uderzeniem hydraulicznym zastosowano trzy zawory przeciwuderzeniowe PC300 o średnicy 200mm. Zawory te chronią system poprzez odprowadzenie nadmiaru ciśnienia fali uderzeniowej wytworzonej przez nagłe zmiany szybkości przepływu w momencie, gdy pompa przerywa pracę. Zawór otwiera się natychmiast, gdy dochodzi do niego fala podciśnienia i jest gotowy do odprowadzenia z systemu powracającej fali wysokiego ciśnienia.
Rezultat:
Jak pokazują poniższe wykresy zastosowane rozwiązanie w pełni zapewnia ochronę pomp i całego systemu przed uderzeniem hydraulicznym.
NAGŁE ZATRZYMANIE POMP W SYSTEMIE NIECHRONIONYM PRZED UDERZENIEM HYDRAULICZNYM. CIŚNIENIE PO STRONIE POMPY
NAGŁE ZATRZYMANIE POMP W SYSTEMIE CHRONIONYM PRZED UDERZENIEM HYDRAULICZNYM. CIŚNIENIE PO STRONIE POMPY
Czas [s]
0
