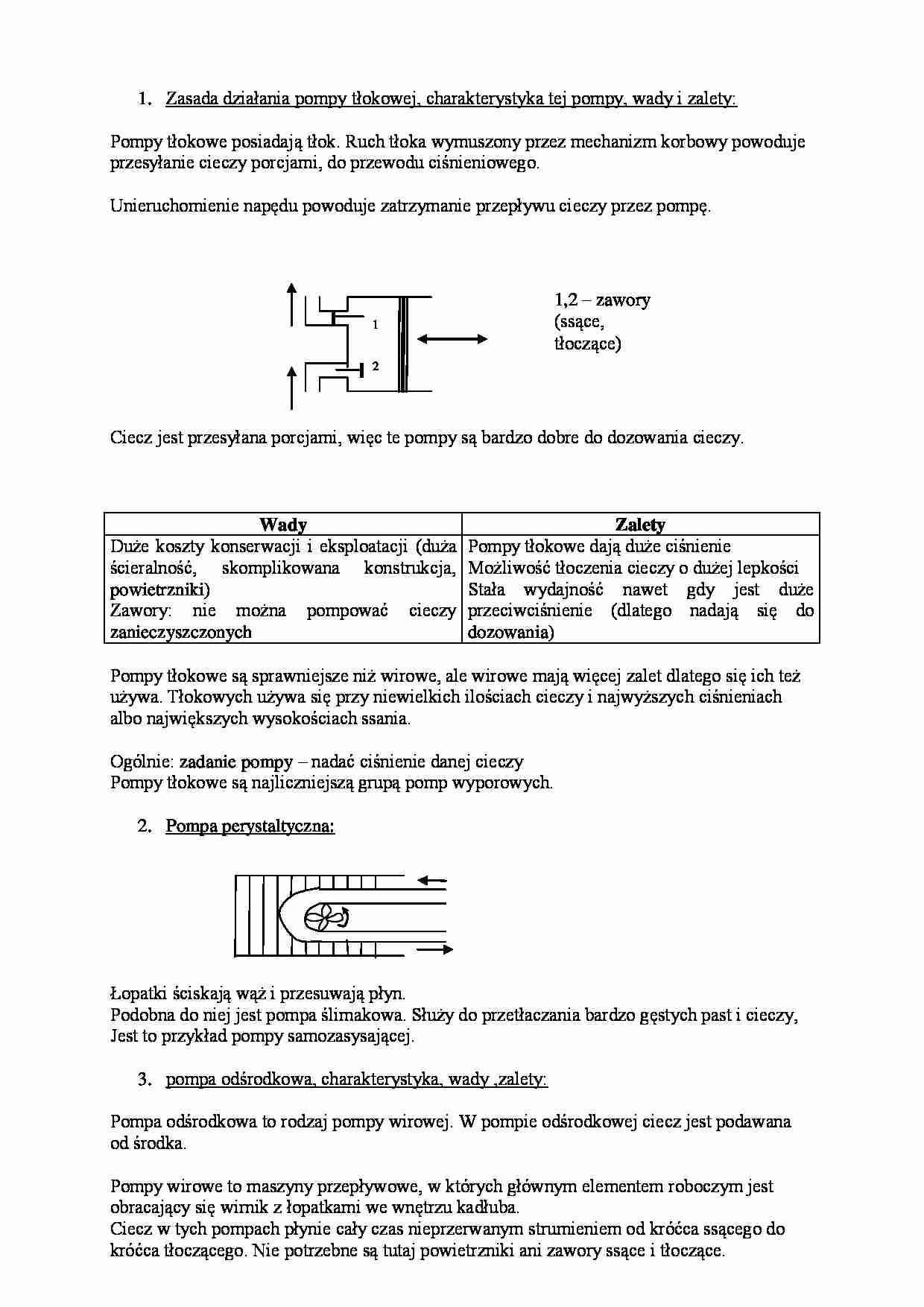

Pompy- opracowanie - strona 1

Fragment notatki:

Zasada działania pompy tłokowej, charakterystyka tej pompy, wady i zalety:
Pompy tłokowe posiadają tłok. Ruch tłoka wymuszony przez mechanizm korbowy powoduje przesyłanie cieczy porcjami, do przewodu ciśnieniowego.
Unieruchomienie napędu powoduje zatrzymanie przepływu cieczy przez pompę.
Ciecz jest przesyłana porcjami, więc te pompy są bardzo dobre do dozowania cieczy.
Wady
Zalety
Duże koszty konserwacji i eksploatacji (duża ścieralność, skomplikowana konstrukcja, powietrzniki)
Zawory: nie można pompować cieczy zanieczyszczonych
Pompy tłokowe dają duże ciśnienie
Możliwość tłoczenia cieczy o dużej lepkości
Stała wydajność nawet gdy jest duże przeciwciśnienie (dlatego nadają się do dozowania)
Pompy tłokowe są sprawniejsze niż wirowe, ale wirowe mają więcej zalet dlatego się ich też używa. Tłokowych używa się przy niewielkich ilościach cieczy i najwyższych ciśnieniach albo największych wysokościach ssania.
Ogólnie: zadanie pompy - nadać ciśnienie danej cieczy
Pompy tłokowe są najliczniejszą grupą pomp wyporowych.
Pompa perystaltyczna:
Łopatki ściskają wąż i przesuwają płyn.
Podobna do niej jest pompa ślimakowa. Służy do przetłaczania bardzo gęstych past i cieczy, Jest to przykład pompy samozasysającej.
pompa odśrodkowa, charakterystyka, wady ,zalety:
Pompa odśrodkowa to rodzaj pompy wirowej. W pompie odśrodkowej ciecz jest podawana od środka.
Pompy wirowe to maszyny przepływowe, w których głównym elementem roboczym jest obracający się wirnik z łopatkami we wnętrzu kadłuba.
Ciecz w tych pompach płynie cały czas nieprzerwanym strumieniem od króćca ssącego do króćca tłoczącego. Nie potrzebne są tutaj powietrzniki ani zawory ssące i tłoczące.
Zatrzymanie napędu nie wstrzymuje przepływu cieczy.
Pompa wirowa sama nie może wytworzyć próżni potrzebnej do zassania cieczy ,dlatego zarówno pompa jak i przewód ssąc muszą być zalane cieczą.
Pompa wirowa:
Zalety


(…)

… się do tłoczenia zawiesin
Duże wydajności przy małych i średnich wysokościach podnoszenia
Automatyczne zmniejszanie się wydajności w miarę wzrostu oporów bez uszkadzania pompy (ważne podczas tłoczenia przez filtry.)
Są mniej sprawne od pomp tłokowych
Mają małe ciśnienie ale za to dają duże objętości
Punkt pracy pompy odśrodkowej, regulacja pompy:
Charakterystyka pompy - na największej wysokości pompa tłoczy bardzo mało cieczy, na najniższej bardzo dużo. (różnica wysokości, )
Charakterystyka sieci - opory wyrażone są przez wysokość użyteczną ->im większa wysokość ->tym większe opory sieci-> tym więcej płynie (chodzi o samą sieć, im więcej płynie tym większe jej opory )
Punkt pracy pompy - przy wydajności odpowiadającej temu punktowi użyteczna wysokość podnoszenia pompy jest równa wysokości oporów danej sieci => POMPA = DAWCA
SIEĆ = BIORCA
Charakterystyka sieci mówi jakie będzie ciśnienie na pompie w zależności od strumienia.
Biorca: jakie jest potrzebne , żeby przez rurociąg przepłynęła dana ilość jest to równanie biorcy czyli sieci.
zależność paraboliczna.
Zmiana położenia punktu pracy pompy:
Wywołuje się ją przez:
Zmiana statycznej wysokości podnoszenia sieci
Zwiększenie wysokości geometrycznej=> wydajność pompy…
kamień kotłowy -> zmniejsza wydajność pracy.
Regulacja upustowa pompy
rurociąg
rurociąg

… zmalała
Zmiana hydraulicznej wysokości sieci (opory) Regulacja pompy:
Regulacja pompy ma na celu przystosowanie jej do zmiennego zapotrzebowania na tłoczoną ciecz. Można jej dokonać gdy i .
Regulacja podczas stałych obrotów pompy
Najczęściej jest stosowana regulacja dławieniowa (gdyby na ssanym to powstaje niebezpieczeństwo kawitacji).
Regulacja dławieniowa jest bardzo prosta, ale niekonieczna ze względu…
