Instrukcja ustawiania przyrządu do szlifowania.

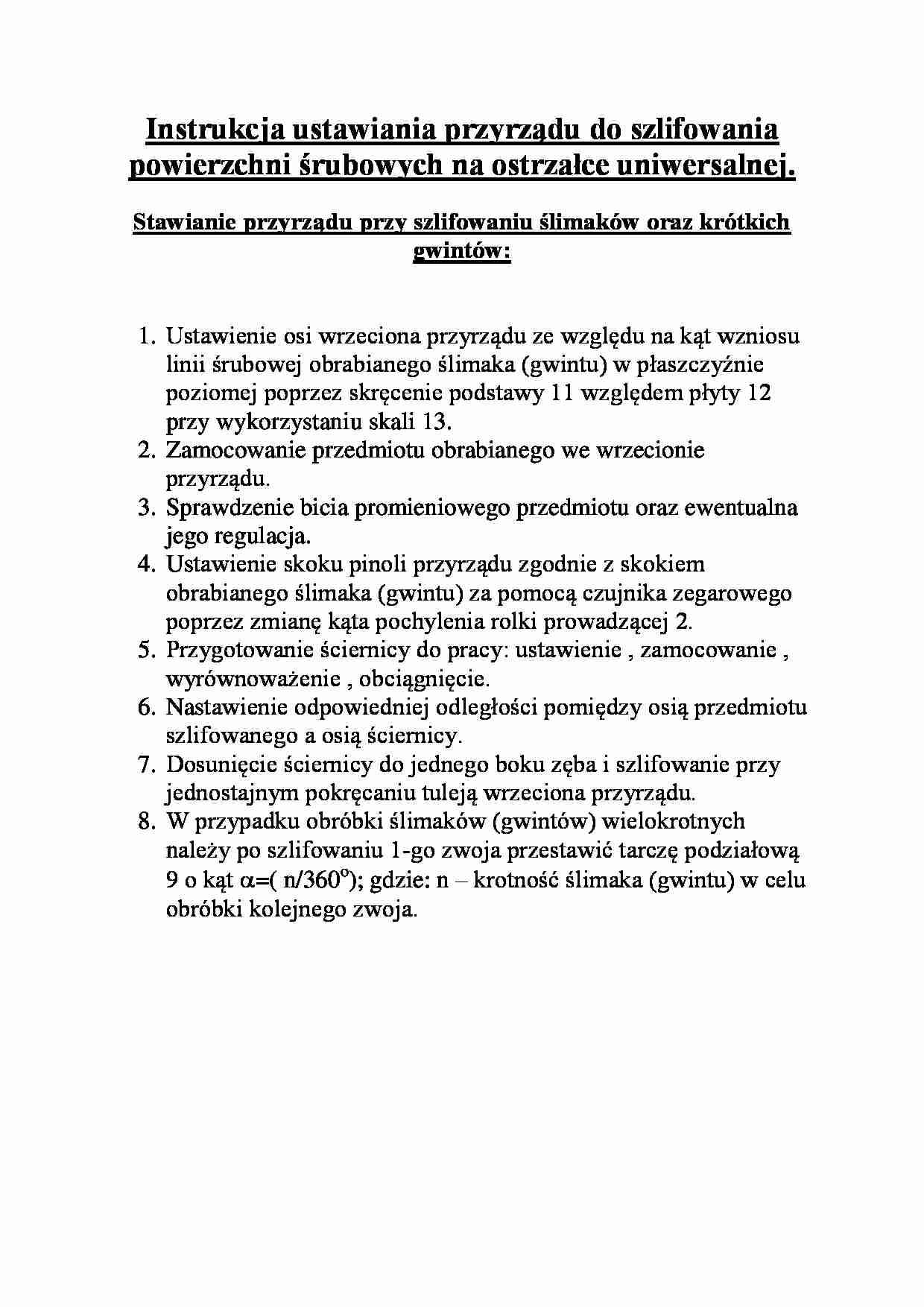

Instrukcja ustawiania przyrządu do szlifowania powierzchni śrubowych na ostrzałce uniwersalnej. Stawianie przyrządu przy szlifowaniu ślimaków oraz krótkich gwintów: Ustawienie osi wrzeciona przyrządu ze względu na kąt wzniosu linii śrubowej obrabianego ślimaka (gwintu) w płaszczyźnie poziomej poprzez skręcenie podstawy 11 względem płyty 12 przy wykorzystaniu skali 13.
Zamocowanie przedmiotu obrabianego we wrzecionie przyrządu.
Sprawdzenie bicia promieniowego przedmiotu oraz ewentualna jego regulacja.
Ustawienie skoku pinoli przyrządu zgodnie z skokiem obrabianego ślimaka (gwintu) za pomocą czujnika zegarowego poprzez zmianę kąta pochylenia rolki prowadzącej 2.
Przygotowanie ściernicy do pracy: ustawienie , zamocowanie , wyrównoważenie , obciągnięcie.
Nastawienie odpowiedniej odległości pomiędzy osią przedmiotu szlifowanego a osią ściernicy.
Dosunięcie ściernicy do jednego boku zęba i szlifowanie przy jednostajnym pokręcaniu tuleją wrzeciona przyrządu.
W przypadku obróbki ślimaków (gwintów) wielokrotnych należy po szlifowaniu 1-go zwoja przestawić tarczę podziałową 9 o kąt =( n/360 o ); gdzie: n - krotność ślimaka (gwintu) w celu obróbki kolejnego zwoja.

(…)

… osią przedmiotu szlifowanego a osią ściernicy.
Dosunięcie ściernicy do jednego boku zęba i szlifowanie przy jednostajnym pokręcaniu tuleją wrzeciona przyrządu.
W przypadku obróbki ślimaków (gwintów) wielokrotnych należy po szlifowaniu 1-go zwoja przestawić tarczę podziałową 9 o kąt =( n/360o); gdzie: n - krotność ślimaka (gwintu) w celu obróbki kolejnego zwoja.
…
