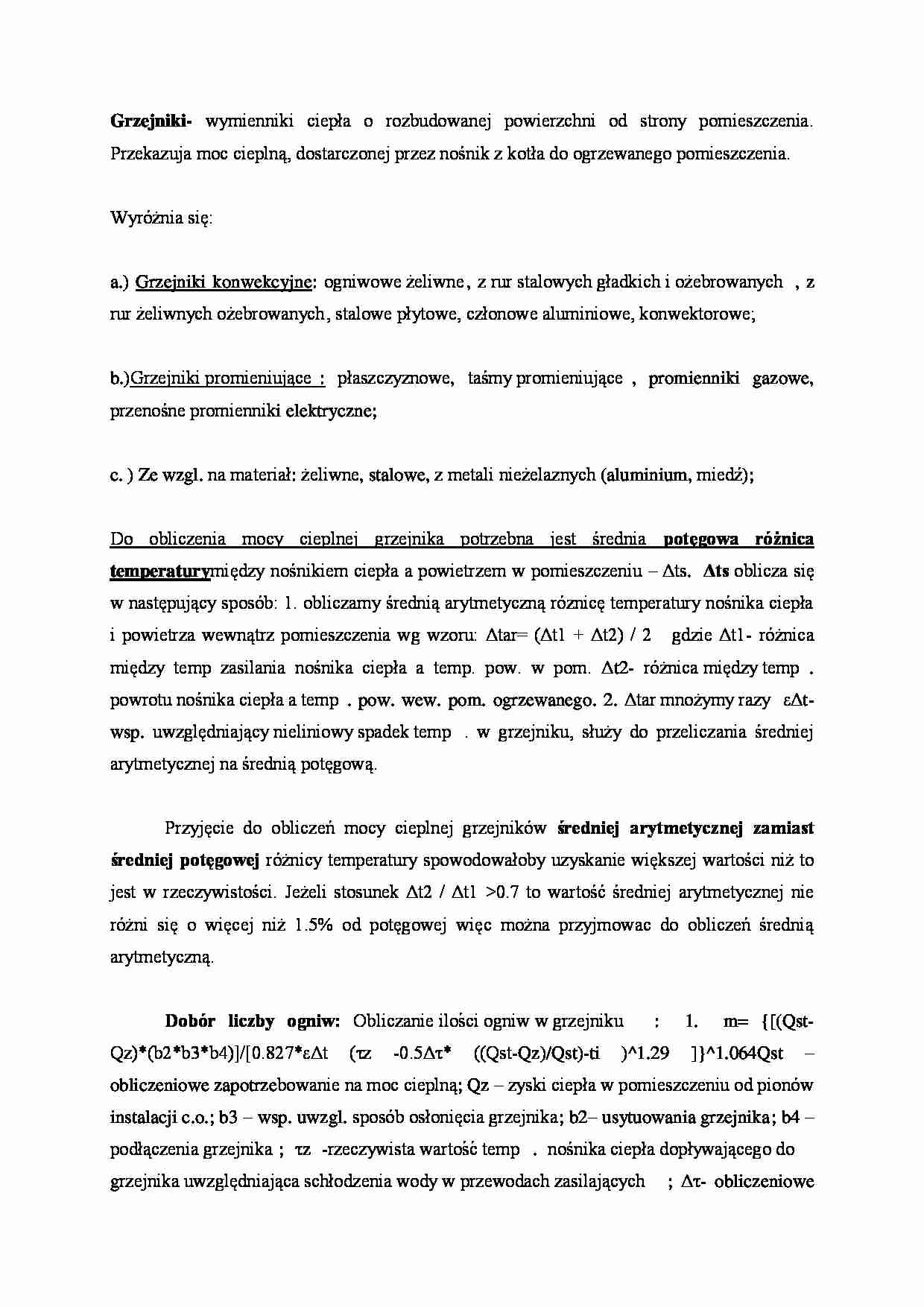

Grzejniki - wymienniki ciepła o rozbudowanej powierzchni od strony pomieszczenia. Przekazuja moc cieplną, dostarczonej przez nośnik z kotła do ogrzewanego pomieszczenia. Wyróżnia się: a.) Grzejniki konwekcyjne: ogniwowe żeliwne, z rur stalowych gładkich i ożebrowanych, z rur żeliwnych ożebrowanych, stalowe płytowe, członowe aluminiowe, konwektorowe; b.)Grzejniki promieniujące: płaszczyznowe, taśmy promieniujące, promienniki gazowe, przenośne promienniki elektryczne; c. ) Ze wzgl. na materiał: żeliwne, stalowe, z metali nieżelaznych (aluminium, miedź);
Do obliczenia mocy cieplnej grzejnika potrzebna jest średnia potęgowa różnica temperaturymiędzy nośnikiem ciepła a powietrzem w pomieszczeniu - Δts. Δts oblicza się w następujący sposób: 1. obliczamy średnią arytmetyczną róznicę temperatury nośnika ciepła i powietrza wewnątrz pomieszczenia wg wzoru: Δtar= (Δt1 + Δt2) / 2 gdzie Δt1- różnica między temp zasilania nośnika ciepła a temp. pow. w pom. Δt2- różnica między temp. powrotu nośnika ciepła a temp. pow. wew. pom. ogrzewanego. 2. Δtar mnożymy razy εΔt- wsp. uwzględniający nieliniowy spadek temp. w grzejniku, służy do przeliczania średniej arytmetycznej na średnią potęgową. Przyjęcie do obliczeń mocy cieplnej grzejników średniej arytmetycznej zamiast średniej potęgowej różnicy temperatury spowodowałoby uzyskanie większej wartości niż to jest w rzeczywistości. Jeżeli stosunek Δt2 / Δt1 0.7 to wartość średniej arytmetycznej nie różni się o więcej niż 1.5% od potęgowej więc można przyjmowac do obliczeń średnią arytmetyczną. Dobór liczby ogniw: Obliczanie ilości ogniw w grzejniku: 1. m= {[(Qst-Qz)*(b2*b3*b4)]/[0.827*εΔt (τz -0.5Δτ* ((Qst-Qz)/Qst)-ti )^1.29 ]}^1.064Qst - obliczeniowe zapotrzebowanie na moc cieplną; Qz - zyski ciepła w pomieszczeniu od pionów instalacji c.o.; b3 - wsp. uwzgl. sposób osłonięcia grzejnika; b2- usytuowania grzejnika; b4 - podłączenia grzejnika; τz -rzeczywista wartość temp. nośnika ciepła dopływającego do grzejnika uwzględniająca schłodzenia wody w przewodach zasilających; Δτ- obliczeniowe schłodzenie nośnika ciepła; ti - temp. powietrza w pomieszczeniu;εΔt -j.w. 2. Wynik należy zaokrąglić do najbliższej liczby całkowitej większej od obliczonej, jeżeli część ułamkowa jest większa niż 0.5 ogniwa lub 5% wymaganej powierzchni grzejnika. A jak nie to liczbę ogniw zaokrągla się w dół. ... zobacz całą notatkę
