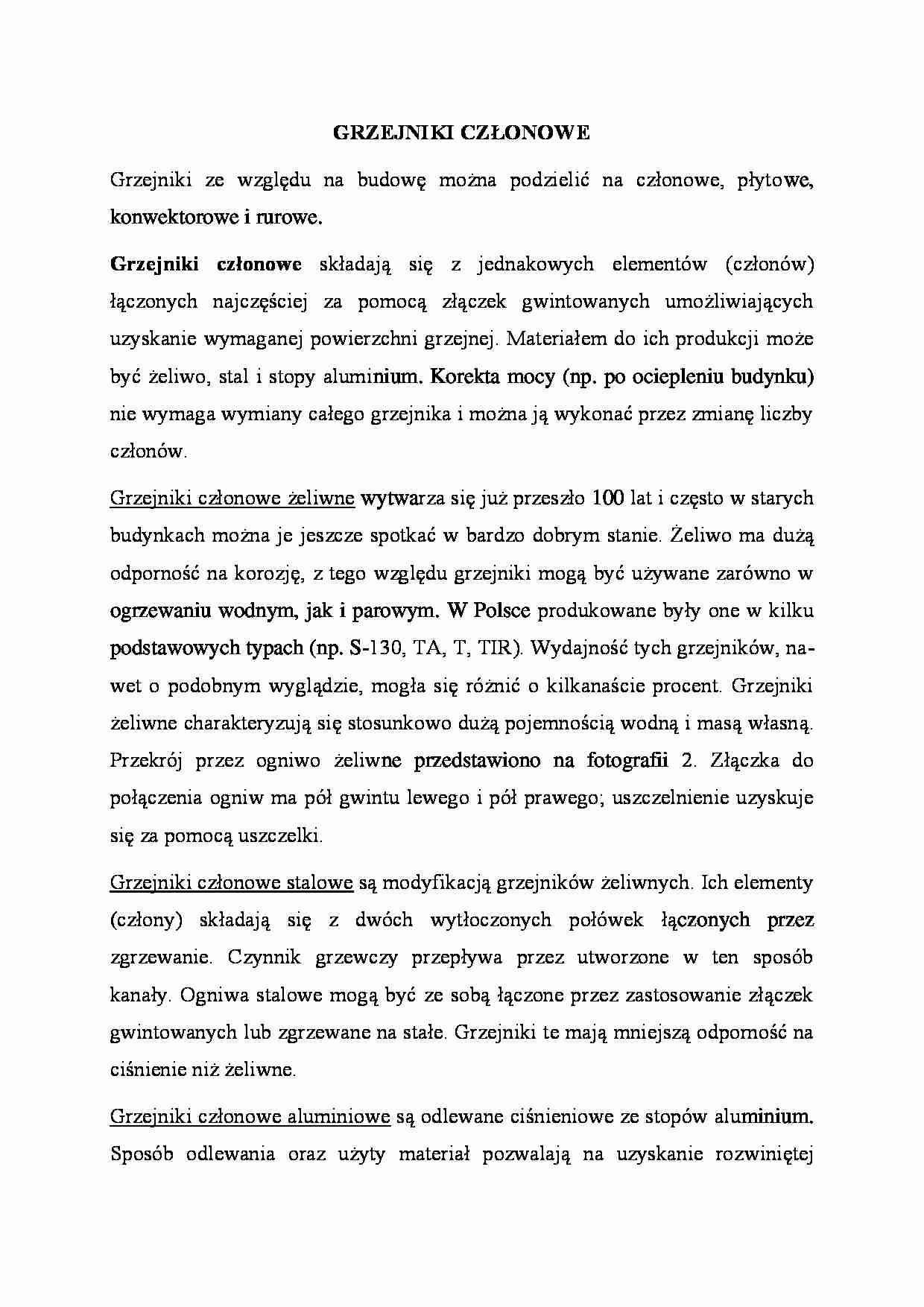

Grzejniki członowe - charakterystyka i opis. - strona 1 Grzejniki członowe - charakterystyka i opis. - strona 2

Fragment notatki:

GRZEJNIKI CZŁONOWE
Grzejniki ze względu na budowę można podzielić na członowe, płyto­we, konwektorowe i rurowe.
Grzejniki członowe składają się z jednakowych elementów (członów) łączonych najczęściej za pomocą złą­czek gwintowanych umożliwiających uzyskanie wymaganej powierzchni grzejnej. Materiałem do ich produkcji może być żeliwo, stal i stopy alumi­nium. Korekta mocy (np. po ocieple­niu budynku) nie wymaga wymiany całego grzejnika i można ją wykonać przez zmianę liczby członów.
Grzejniki członowe żeliwne wytwa­rza się już przeszło 100 lat i często w starych budynkach można je je­szcze spotkać w bardzo dobrym sta­nie. Żeliwo ma dużą odporność na ko­rozję, z tego względu grzejniki mogą być używane zarówno w ogrzewaniu wodnym, jak i parowym. W Polsce produkowane były one w kilku pod­stawowych typach (np. S-130, TA, T, TIR). Wydajność tych grzejników, na­wet o podobnym wyglądzie, mogła się różnić o kilkanaście procent. Grzejniki żeliwne charakteryzują się stosunko­wo dużą pojemnością wodną i masą własną. Przekrój przez ogniwo żeliw­ne przedstawiono na fotografii 2. Złączka do połączenia ogniw ma pół gwintu lewego i pół prawego; uszczelnienie uzyskuje się za pomocą uszczelki.
Grzejniki członowe stalowe są mo­dyfikacją grzejników żeliwnych. Ich elementy (człony) składają się z dwóch wytłoczonych połówek łą­czonych przez zgrzewanie. Czynnik grzewczy przepływa przez utworzone w ten sposób kanały. Ogniwa stalowe mogą być ze sobą łączone przez zastosowanie złączek gwintowanych lub zgrzewane na stałe. Grzejniki te mają mniejszą odporność na ciśnienie niż żeliwne.
Grzejniki członowe aluminiowe są odlewane ciśnieniowe ze stopów alu­minium. Sposób odlewania oraz użyty materiał pozwalają na uzyskanie roz­winiętej powierzchni grzejnika oraz niedużej pojemności wodnej.
Grzejniki z profili stalowych zalicza się do członowych wyłącznie ze wzglę­du na ich budowę. Wykonywane są z łączonych ze sobą przez zgrzewanie zamkniętych profili stalowych. Można wyróżnić dwa typy: o profilach ułożo­nych podłużnie lub pionowo. Grzejniki tego typu mają najczęściej dużą war­tość użytkową i dekoracyjną. Można je wykorzystać np. jako wieszaki, obudo­wę lustra. Ze względu na konstrukcję dopuszczalne ciśnienie najczęściej wynosi 4 bary.
