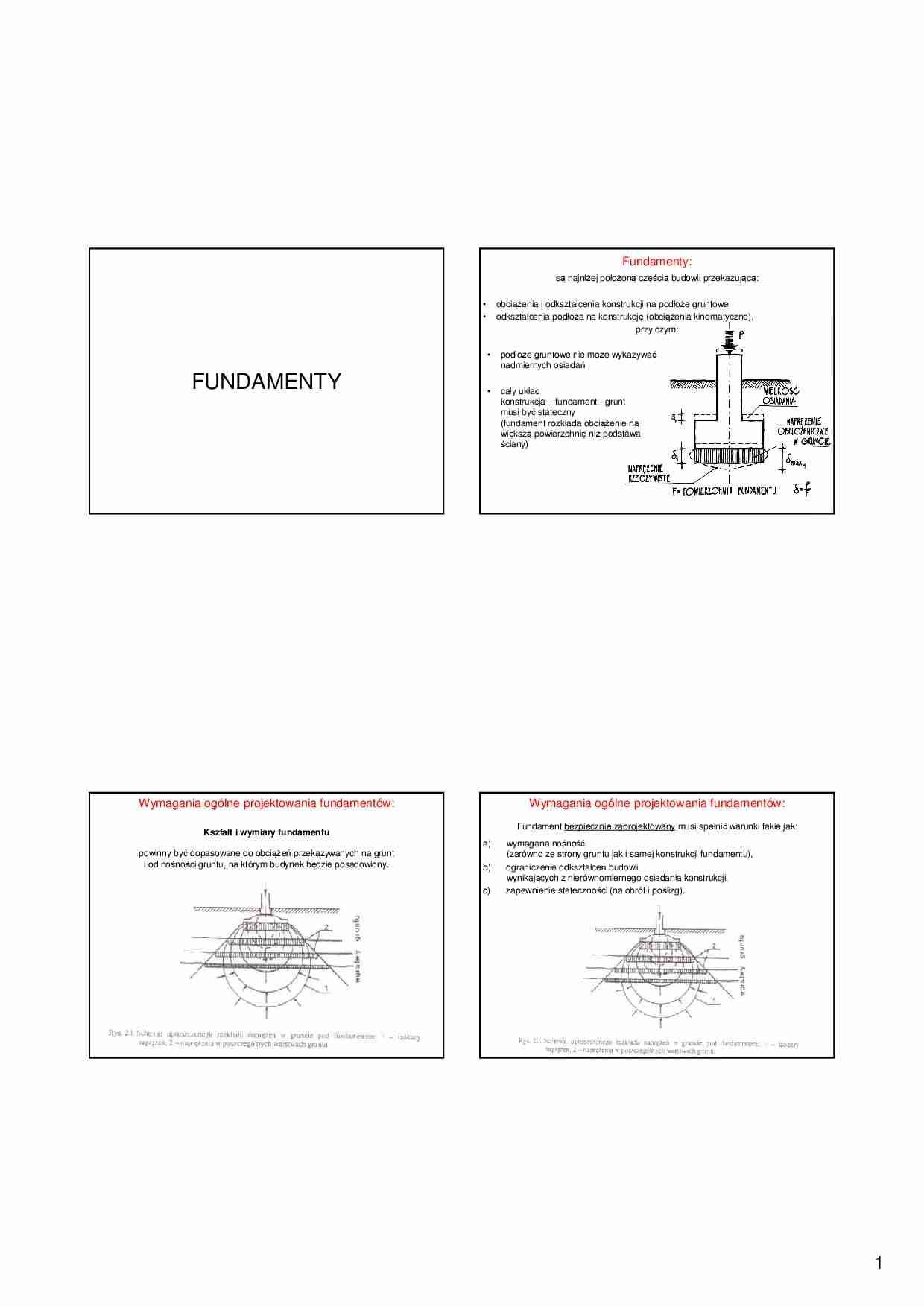

Fundamenty - strona 1 Fundamenty - strona 2 Fundamenty - strona 3

Fragment notatki:

1 FUNDAMENTY Fundamenty: są najniżej położoną częścią budowli przekazującą: • obciążenia i odkształcenia konstrukcji na podłoże gruntowe • odkształcenia podłoża na konstrukcję (obciążenia kinematyczne), przy czym: • podłoże gruntowe nie może wykazywać nadmiernych osiadań • cały układ  konstrukcja – fundament - grunt  musi być stateczny (fundament rozkłada obciążenie na  większą powierzchnię niż podstawa  ściany) Wymagania ogólne projektowania fundamentów: Kształt i wymiary fundamentu powinny być dopasowane do obciążeń przekazywanych na grunt  i od nośności gruntu, na którym budynek będzie posadowiony. Wymagania ogólne projektowania fundamentów: Fundament bezpiecznie zaprojektowany musi spełnić warunki takie jak: a) wymagana nośność (zarówno ze strony gruntu jak i samej konstrukcji fundamentu), b) ograniczenie odkształceń budowli  wynikających z nierównomiernego osiadania konstrukcji, c) zapewnienie stateczności (na obrót i poślizg). 2 Wymagania ogólne projektowania fundamentów: Naprężenia przekazywane na podłoże gruntowe  nie mogą przekroczyć nośności tego podłoża.  Fundament jako element układu przejmujący i przekazujący obciążenia  na podłoże gruntowe również musi cechować się odpowiednią nośnością Nośność układu fundament-grunt zależy: - od warunków gruntowo-wodnych - od wymiarów fundamentu.  a) wymagana nośność (zarówno ze strony gruntu jak i samej konstrukcji fundamentu) obciążenia przekazywane  przez konstrukcję fundamentu na grunt Wymagania ogólne projektowania fundamentów: Osiadanie budowli zależy od: - wymiarów fundamentu,  - naprężeń przekazywanych do podłoża gruntowego  - nośności podłoża.  Osiadanie układu fundament-grunt może mieć wpływ na pracę konstrukcji  objawiający się dodatkowym stanem wytężenia jej elementów konstrukcyjnych (nośnych).  b) ograniczenie odkształceń budowli  wynikających z nierównomiernego osiadania konstrukcji, obciążenia przekazywane  przez konstrukcję fundamentu na grunt Klasyfikacje fundamentów: Klasyfikacje fundamentów: Kryterium  uwzględniające  sposób wykonania  fundamentu  • płytkie  głębokość wykopu 5m Kryterium materiałowe kamienne, ceglane, betonowe, żelbetowe, sprężone, drewniane, stalowe 3 Klasyfikacje fundamentów: Kryterium wynikające z charakteru pracy fundamentu • bezpośrednie • pośrednie Fundamenty bezpośrednie (płytkie) Obciążenia przekazywane są do podłoża gruntowego bezpośrednio poprzez

(…)

… płyta fundamentowa
u góry płyta stropowa
Typy fundamentów pośrednich:
przejmują obciążenia z budynku i przekazują je
na głębiej położone warstwy gruntu nośnego.
Stosowane gdy :
- nośne warstwy podłoża zalegają na dużych głębokościach
(wykonanie do nich otwartego wykopu jest niemożliwe bądź nieopłacalne)
I. Pale
II. Studnie
III. Kesony
IV. Ściany szczelinowe
- zachodzi konieczność wzmocnienia…
… samoczynne podnoszenie się rury pod wpływem
ciśnienia sprężonego powietrza.
16
Pale wiercone:
Pale wiercone:
Pale CFA (Continuous Flight Auger) w Polsce FSC (Formowane Świdrem Ciągłym)
Podczas podnoszenia świdra beton pod ciśnieniem dokładnie wypełnia trzon pala,
(uzyskujemy bardzo dobry kontakt pala z gruntem na pobocznicy).
Wykonanie polega na pogrążaniu świdra ruchem obrotowym na żądaną głębokość…
… robotnicy
opuszczają
jego wnętrze,
które jest następnie
zabetonowywane
Ścianki szczelinowe
Powszechnie stosowane ściany mają grubości 60 i 80 cm
oraz sekcje długości od 5 do 7 m.
Technika wykonania ścian szczelinowych umożliwia ich instalowanie bezpośrednio przy
istniejącym fundamencie i zagłębienie poniżej poziomu jego stopy
lub podpierających go pali.
Sekcję betonuje się od razu po zakończeniu głębienia i wstawieniu szkieletu
zbrojeniowego.
Poszczególne sekcje
są oddzielnie
wycinane w gruncie
i betonowane.
Ściany szczelinowe generalnie stosuje się w przypadku działania na podłoże
gruntowe dużych obciążeń pionowych i bocznych
19

… poziomu wody gruntowej
zbrojenie konstrukcyjne podłużne (4#12–20mm,
umieszczone w obrysie ściany obciążającej
i połączone strzemionami co 40cm #6mm)
chronią ławy przed pęknięciami spowodowanymi:
- nierównomiernym osiadaniem
- skurczem betonu
7
Ławy żelbetowe
Ławy żelbetowe
stosowane:
– dla słabych gruntów przy dużym obciążeniu osiowym i dużych mimośrodach
– gdy stosowanie ław betonowych, z uwagi…
