Filary palowe

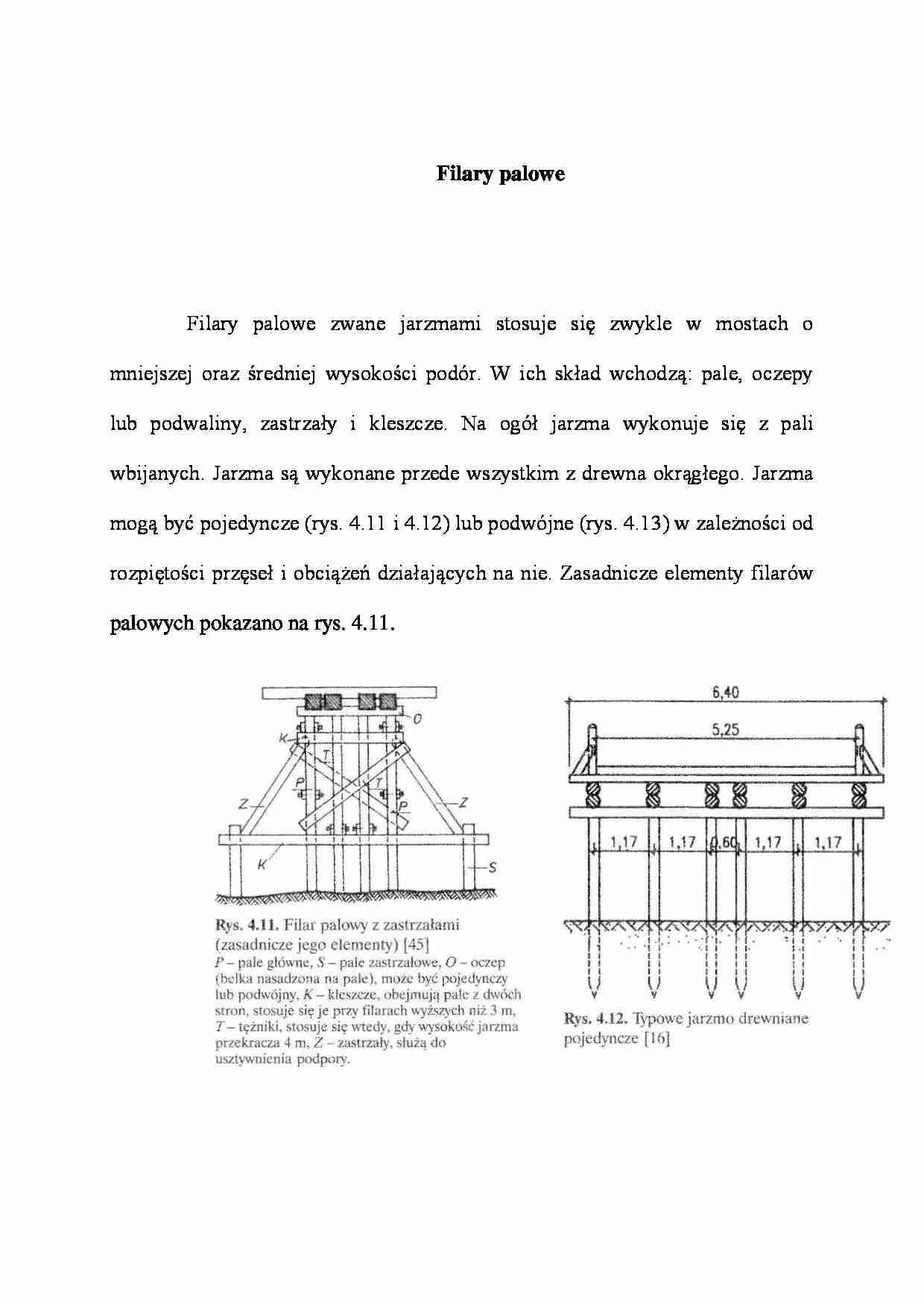

Filary palowe zwane jarzmami stosuje się zwykle w mostach o mniejszej oraz śred­niej wysokości podór. W ich skład wchodzą: pale, oczepy lub podwaliny, zastrzały i kleszcze. Na ogół jarzma wykonuje się z pali wbijanych. Jarzma są wykonane przede wszystkim z drewna okrągłego. Jarzma mogą być pojedyncze (rys. 4.11 i 4.12) lub podwójne (rys. 4.13) w zależności od rozpiętości przęseł i obciążeń działają­cych na nie. Zasadnicze elementy filarów palowych pokazano na rys. 4.11.
Na rys. 4.13 i 4.14 pokazano przykład rzeczywistego jarzma, a na rys. 4.15 po­kazano schemat filarów palowych w zależności od wysokości konstrukcji.
Liczba rzędów pali nośnych oraz liczba pali w rzędzie zależy między innymi od wartości reakcji podporowych sąsiednich przęseł, nośności pali, wysokości filara, wartości sił poziomych, a także od warunków spływu lodów.
... zobacz całą notatkę
