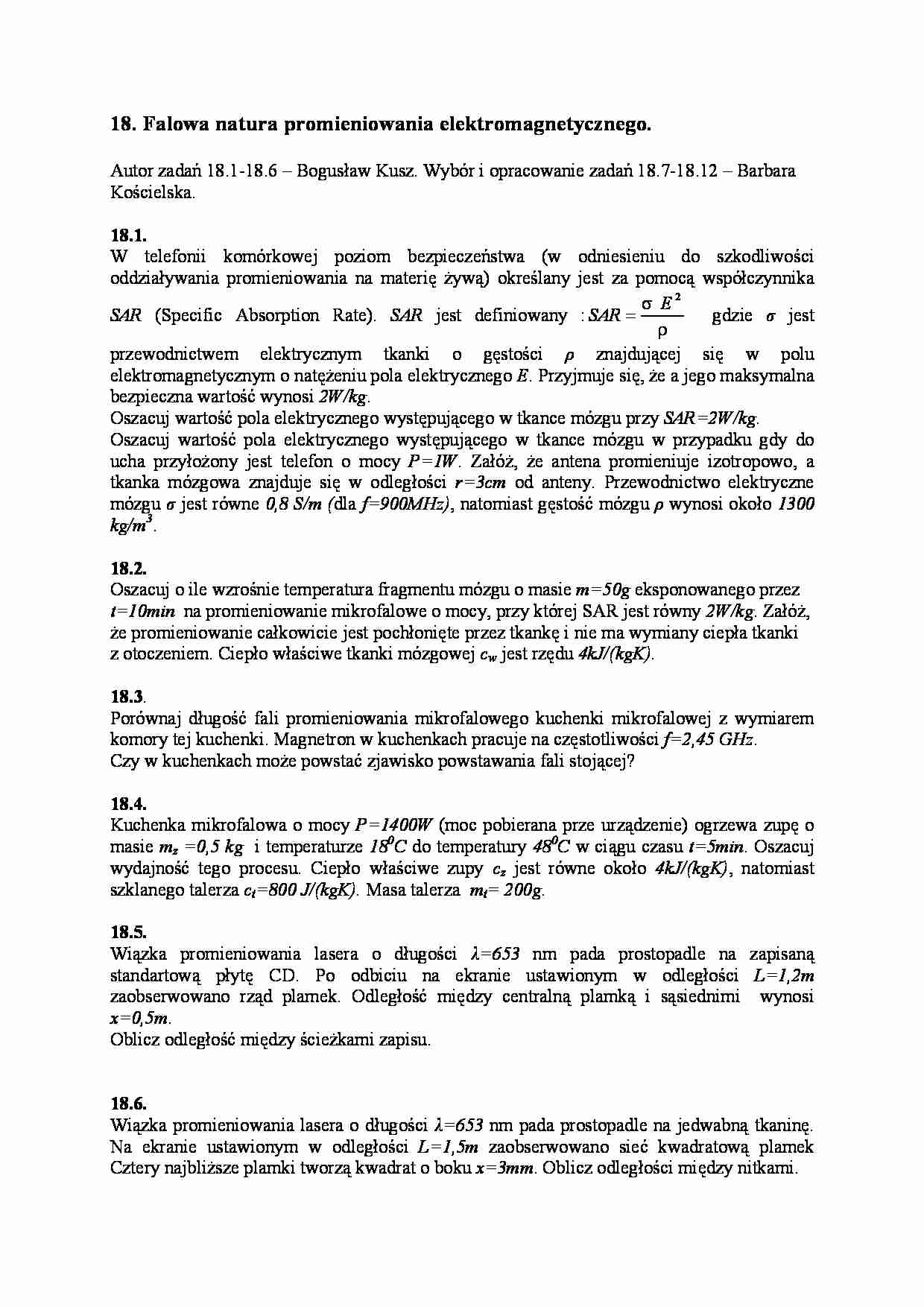

Falowa natura promieniowania elektromagnetycznego-zadania - strona 1 Falowa natura promieniowania elektromagnetycznego-zadania - strona 2 Falowa natura promieniowania elektromagnetycznego-zadania - strona 3

Fragment notatki:

18. Falowa natura promieniowania elektromagnetycznego.
Autor zadań 18.1-18.6 – Bogusław Kusz. Wybór i opracowanie zadań 18.7-18.12 – Barbara
Kościelska.
18.1.
W telefonii komórkowej poziom bezpieczeństwa (w odniesieniu do szkodliwości
oddziaływania promieniowania na materię żywą) określany jest za pomocą współczynnika
σ E2
SAR (Specific Absorption Rate). SAR jest definiowany : SAR =
gdzie σ jest
ρ
przewodnictwem elektrycznym tkanki o gęstości ρ znajdującej się w polu
elektromagnetycznym o natężeniu pola elektrycznego E. Przyjmuje się, że a jego maksymalna
bezpieczna wartość wynosi 2W/kg.
Oszacuj wartość pola elektrycznego występującego w tkance mózgu przy SAR=2W/kg.
Oszacuj wartość pola elektrycznego występującego w tkance mózgu w przypadku gdy do
ucha przyłożony jest telefon o mocy P=1W. Załóż, że antena promieniuje izotropowo, a
tkanka mózgowa znajduje się w odległości r=3cm od anteny. Przewodnictwo elektryczne
mózgu σ jest równe 0,8 S/m (dla f=900MHz), natomiast gęstość mózgu ρ wynosi około 1300
kg/m3.
18.2.
Oszacuj o ile wzrośnie temperatura fragmentu mózgu o masie m=50g eksponowanego przez
t=10min na promieniowanie mikrofalowe o mocy, przy której SAR jest równy 2W/kg. Załóż,
że promieniowanie całkowicie jest pochłonięte przez tkankę i nie ma wymiany ciepła tkanki
z otoczeniem. Ciepło właściwe tkanki mózgowej cw jest rzędu 4kJ/(kgK).
18.3.
Porównaj długość fali promieniowania mikrofalowego kuchenki mikrofalowej z wymiarem
komory tej kuchenki. Magnetron w kuchenkach pracuje na częstotliwości f=2,45 GHz.
Czy w kuchenkach może powstać zjawisko powstawania fali stojącej?
18.4.
Kuchenka mikrofalowa o mocy P=1400W (moc pobierana prze urządzenie) ogrzewa zupę o
masie mz =0,5 kg i temperaturze 180C do temperatury 480C w ciągu czasu t=5min. Oszacuj
wydajność tego procesu. Ciepło właściwe zupy cz jest równe około 4kJ/(kgK), natomiast
szklanego talerza ct=800 J/(kgK). Masa talerza mt= 200g.
18.5.
Wiązka promieniowania lasera o długości λ=653 nm pada prostopadle na zapisaną
standartową płytę CD. Po odbiciu na ekranie ustawionym w odległości L=1,2m
zaobserwowano rząd plamek. Odległość między centralną plamką i sąsiednimi wynosi
x=0,5m.
Oblicz odległość między ścieżkami zapisu.
18.6.
Wiązka promieniowania lasera o długości λ=653 nm pada prostopadle na jedwabną tkaninę.
Na ekranie ustawionym w odległości L=1,5m zaobserwowano sieć kwadratową plamek
Cztery najbliższe plamki tworzą kwadrat o boku x=3mm. Oblicz odległości między nitkami.
18.7.
Na siatkę dyfrakcyjną o m = 100 rys/mm pada prostopadle promieniowanie o długościach fal
λ1 = 5890,0 Å i λ2 = 5895,9 Å, obserwowane następnie na ekranie jako dwa leżące bardzo
blisko siebie (lecz jeszcze rozróżnialne) maksima pierwszego rzędu. (a) Pod jakim kątem
będą występować maksima pierwszego rzędu dla tych fal? (b) Ile nacięć musiałaby mieć ta
siatka, aby za jej pomocą można było rozróżnić linie w widmie trzeciego rzędu? Ile
wynosiłaby wówczas stała tej siatki?
18.8.
Siatkę dyfrakcyjną o m = 500 rys/mm oświetlono światłem o długości fali λ = 546 nm. W
jakiej odległości od siebie znajdują się maksima pierwszego oraz drugiego rzędu na ekranie
odległym o L = 0,5 m od szczelin?
18.9.
Siatka dyfrakcyjna jest oświetlona prostopadle wiązką światła białego. Czy widzialne widmo
pierwszego rzędu może zachodzić na widmo rzędu drugiego? Zakres długości fal widzialnego
widma światła białego przyjąć 4000 Å ÷ 7000 Å.
18.10.
Płaska błonka mydlana widziana w świetle odbitym, gdy promienie świetlne wpadają do oka
pod kątem α = 30° (jest to kąt mierzony od normalnej) ma zabarwienie zielone. Jaką grubość
ma ta błonka? Jaka jest barwa błonki, gdy patrzymy na nią pod kątem α = 0°. Współczynnik
załamania błonki przyjąć n = 1,33, długość fali światła zielonego λz = 5016 Å.
18.11.
Obserwator znajduje się w odległości L = 10 m od punktowego źródło światła o mocy
promieniowania P = 100 W. Obliczyć maksymalne wartości natężenia pola elektrycznego i
magnetycznego w miejscu, w którym stoi obserwator. Założyć, że źródło jest
monochromatyczne i promieniuje w sposób jednorodny we wszystkich kierunkach.
18.12.
Jaką grubość powinna mieć warstwa antyodbiciowa wykonana z MgF2 naniesiona na płytką
szklaną? Warstwy takie projektuje się w taki sposób, aby zminimalizować odbicia
pochodzące od promieniowania widzialnego o długości fali 550 nm (centrum widma)
padającego prostopadle na warstwę. Współczynnik załamania szkła n = 1,5, fluorku magnezu
nW = 1,38.
Rozwiązania
18.1.R.
σ E2
SAR =
ρ
⇒ E=
SAR ρ
V
≈ 57 .
σ
m
W odległości r od punktowego źródła fali e-m o mocy P pojawia się średnie pole elektryczne
E i średnie pole magnetyczne B. Związek między tymi parametrami jest następujący:
P = 4π r 2
EB
E2
= 4π r 2
µ0
µ0c
⇒ E=
P µ0c
.
4π r 2
V
.
m
Trzykrotnie większa od dopuszczalnej wartość pola wytworzona przez nadający telefon jest
niepokojąca lecz trzeba pamiętać, że nie uwzględniono pochłaniania promieniowania przez
tkanki znajdujące się między anteną i mózgiem. Wszystkie wprowadzone na rynek telefony
badane są przy użyciu fantomów czyli symulatorów ciała ludzkiego, a współczynnik SAR
musi być mniejszy od granicznej wartości 2W/kg.
Po wstawieniu danych E ≈ 180
18.2.R.
Moc pochłaniana przez masę m tkanki wynosi: P = SAR ⋅ m .
Ciepło wydzielone w tkance o masie m przez czas t wynosi: Q = P ⋅ t = SAR ⋅ m ⋅ t
Przy założeniu, że nie ma wymiany ciepła z otoczeniem mamy:
Q = m ⋅ c w ⋅ ∆T = SAR ⋅ m ⋅ t .
SAR ⋅ t
≈ 0,3K .
Przyrost temperatury przy takich założeniach: ∆T =
cw
Ponieważ tylko część promieniowania jest pochłaniana oraz mózg jest intensywnie chłodzony
przez krew to można wnioskować, że nie grozi „przegrzanie” mózgu.
18.3.R.
λ=
c
3 ⋅ 10 8
m ≈ 10cm
=
f 2,45 ⋅ 10 9
Komory kuchenki mają wymiary około 30cm x 20 cm x 20 cm. W tych warunkach należy
oczekiwać, że może powstać zjawisko powstawania fali stojącej.
18.4.R.
Zakładając, że końcowa temperatura talerza i zupy jest taka sama, ilość ciepła pochłonięta
przez talerz z zupą wynosi: Q = (m z ⋅ c z + mt ⋅ ct ) ⋅ ∆T
Q
≅ 15% .
Wydajność procesu podgrzewania wynosi: η =
P ⋅t
18.5.R.
W płytcie CD ścieżki zapisu są tym samym co rysy w siatce dyfrakcyjnej. Można powiedzieć,
że CD jest siatką dyfrakcyjną z tym, że działającą na zasadzie odbicia padającego
promieniowania. Zgodnie z zasadą Huyghensa lustrzane powierzchnie między ścieżkami
zapisu są źródłem fal kulistych. W wyniku interferencji tych fal na ekranie pojawia się
charakterystyczny rząd świecących punktów.
Dla siatki dyfrakcyjnej warunek powstania prążków dyfrakcyjnych k-tego rzędu pod kątem α
jest nastepujący:
kλ = a ⋅ sin α .
Dla prążka pierwszego rzędu (k=1) mamy (rysunek):
x1
λ
= sin α =
czyli a = 1,7 µm .
2
a
x1 + L2
Uwaga: występowanie dyfrakcji na ścieżkach zapisu jest przyczyną mienienia się wszystkimi
kolorami tęczy płyty CD oświetlonej światłem białym
18.6.R.
Tkanina działa jak dwie nałożone na siebie siatki dyfrakcyjne obrócone względem siebie o kąt
900. Rysy siatek tworzą wtedy kratę a przechodzące przez nie światło lasera ulega dyfrakcji
tworząc na ekranie regularną sieć punktów. Biorąc to pod uwagę odległość między nitkami a
x1
x
λ
wynosi:
= sin α =
≈ 1 czyli a = 327 µm .
a
L
x12 + L2
Tkanina w powiększeniu
i jej obraz dyfrakcyjny na ekranie.
18.7.R.
Przy ugięciu światła na siatce dyfrakcyjnej wzmocnienie natężenia otrzymamy wówczas, gdy
spełniony jest warunek:
(1) nλ = d sin α ,
gdzie n jest rzędem widma (n = 0, 1, 2, 3, ...), λ - długością padającego światła, d - stałą siatki
dyfrakcyjnej a α - kątem ugięcia.
(a) Stała siatki d:
d=
1mm
= 0,01mm = 10 −5 m .
100
Kąt, pod którym będą występować maksima pierwszego rzędu, gdy długość padającego
promieniowania wynosi λ1 = 5890,0 Å znajdujemy przekształcając równanie (1):
d sinα1 = λ1 ,
λ
α 1 = arcsin 1 ≅ 3,377 o .
d
Gdy długość padającego promieniowania wynosi λ2 = 5895,9 Å:
α 2 = arcsin
λ2
≅ 3,380 o .
d
(b) Zdolność rozdzielczą R siatki dyfrakcyjnej można zdefiniować jako:
( 2) R =
λśr
,
∆λ
gdzie λśr jest średnią długością fali dwóch linii widmowych, które są ledwie rozróżnialne, a
∆λ różnicą ich długości fali lub:
(3) R = N n ,
gdzie N oznacza całkowitą liczbę nacięć, którą musi mieć siatka dyfrakcyjna, aby za jej
pomocą można było rozróżnić linie w widmie n-tego rzędu. Porównując wyrażenia (2) i (3)
otrzymamy dla linii widmowych λ1 = 5890,0 Å i λ2 = 5895,9 Å:
N=
λśr
= 333 .
∆λ n
Wówczas stała tej siatki wynosiłaby:
d=
1mm
= 0,003 mm = 3 ⋅ 10 −6 m .
333
18.8.R.
W rozważanym przypadku stała siatki dyfrakcyjnej:
d=
1mm
= 0,002 mm = 2 ⋅ 10 −6 m .
500
Przy ugięciu światła na siatce dyfrakcyjnej wzmocnienie natężenia otrzymamy wówczas, gdy
spełniony jest warunek:
(1) nλ = d sin α .
Korzystając z (1) otrzymamy:
1λ = d sin α1 ,
2λ = d sin α 2 ,
skąd:
α 1 = arcsin
λ
,
d
( 2)
α 2 = arcsin
siatka
dyfrakcyjna

.
d
ekran
x2
α2
α 1 x1
Z rysunku wynika, że:
x1 = L tan α1 ,
x2 = L tan α 2 ,
L
gdzie kąty α1 i α2 opisane są wzorami (2). Czyli
odległość, w jakiej znajdują się maksima pierwszego i
drugiego rzędu:
∆x = x2 − x1 = 0,18 m .
18.9.R.
Załóżmy, że w widmie pierwszego rzędu maksymalny kąt, pod jakim została odchylona
składowa światła białego o największej długości fali λ1 ≅ 7000 Å, wynosi α1, natomiast w
widmie drugiego rzędu składowa o najmniejszej długości fali
siatka
ekran
dyfrakcyjna
λ2 ≅ 4000 Å została odchylona pod minimalnym kątem α2.
Wówczas:
1λ1 = d sin α 1 ,
(1)
α2
2λ2 = d sin α 2 ,
α1
gdzie d oznacza stałą siatki dyfrakcyjnej. Aby widmo
drugiego rzędu zaszło na widmo rzędu pierwszego:
α1 = α 2 ,
czyli z (1):
λ1 = 2λ2 .
Ponieważ widzialne widmo światła białego zawiera długości fal od λ2 ≅4000Å do λ1 ≅7000Å,
powyższy warunek nie może być spełniony.
18.10.R.
Cienka błonka odbija promieniowanie o długości fali λ
najintensywniej, gdy spełniony jest następujący
warunek:
λ
(1) 2nd cos β = (2k + 1)
2
α
α
, k = 0, 1, 2, 3, ... ,
gdzie n jest współczynnikiem załamania światła
materiału, z którego wykonana jest błonka, d jest
grubością błonki, β - kątem załamania światła
d
ββ
promienia padającego na błonkę. Z prawa załamania światła:
sin α
=n,
sin β
czyli:
(2) cos β = 1 − sin 2 β =
1 2
n − sin 2 α .
n
Z (1) i (2):
(3) 2d n 2 − sin 2 α = (2k + 1)
λ
.
2
W zadaniu, gdy α = 30°, płaska błonka mydlana widziana w świetle odbitym ma zabarwienie
zielone. Podstawiając zatem w równaniu (3) λ = λz możemy określić grubość błonki:
( 4) d =
(2k + 1)λ z
4 n 2 − sin 2 α
.
Ponieważ k = 0, 1, 2, 3, ..., grubości błonki nie można obliczyć w sposób jednoznaczny.
Najmniejszą grubość d0 otrzymamy dla k = 0. Wówczas z równania (4) otrzymamy:
d0 =
λz
4 n − sin α
2
2
= 1,02 ⋅ 10 −7 m .
Gdy na błonkę popatrzymy pod kątem α = 0°, z równania (3) otrzymamy:
2dn = (2k + 1)
skąd:
λ=
λ
,
2
4nd
.
2k + 1
Dla k = 0:
λ = 4nd 0 = 5,427 ⋅ 10 −7 m = 542,7 nm ,
czyli błonka obserwowana pod kątem α = 0° miałaby barwę żółto-zieloną.
18.11.R.
Załóżmy, że źródło promieniowania o mocy P znajduje się w środku kuli o promieniu L. Moc
przepływająca przez powierzchnię tej kuli:
(1) P = S śr 4πL2 ,
gdzie Sśr oznacza średnią wartość modułu wektora Poyntinga, związaną z amplitudą natężenia
pola elektrycznego E0 i magnetycznego H0 w następujący sposób:
Z (1) i (2):
Wiadomo, że:
1
(2) S śr = E0 H 0 .
2
1
(3) P = E0 H 0 4πL2 .
2
(4) E0 = cµ 0 H 0 ,
gdzie c jest prędkością światła w próżni, a µ0 przenikalnością magnetyczną próżni. Z (3) i (4)
maksymalne wartości natężenia pola elektrycznego i magnetycznego wynoszą odpowiednio:
1 Pcµ 0
≅ 8V / m ,
L 2π
E
H 0 = 0 ≅ 0,02 A / m .
cµ 0
E0 =
18.12.R.
Promień światła odbity od granicy powietrze-warstwa antyodbiciowa zmienia fazę. Podobnie,
promień światła odbity od granicy warstwa-szkło. Zatem, aby nastąpiło wygaszenie
interferencyjne obu promieni, różnica dróg przebytych przez te promienie musi być
nieparzystą wielokrotnością połowy długości fali. Różnica dróg jest, przy założeniu, że
światło pada prostopadle do warstwy, równa dwukrotnej grubości warstwy.
Zatem:
1

2d =  m + λ , gdzie d jest szukaną grubością warstwy, m liczbą całkowitą, a λ - długością
2

fali.
1
λ = 99 ,6nm .
4
Uwaga: Zjawisko pozwalające wytwarzać warstwy bezodbiciowe jest tym samym
zjawiskiem, które sprawia, że kałuża pokryta cienką warstwą oleju mieni się barwami tęczy.
Minimalna grubość wynosi zatem d =
... zobacz całą notatkę



Komentarze użytkowników (0)

Zaloguj się, aby dodać komentarz
