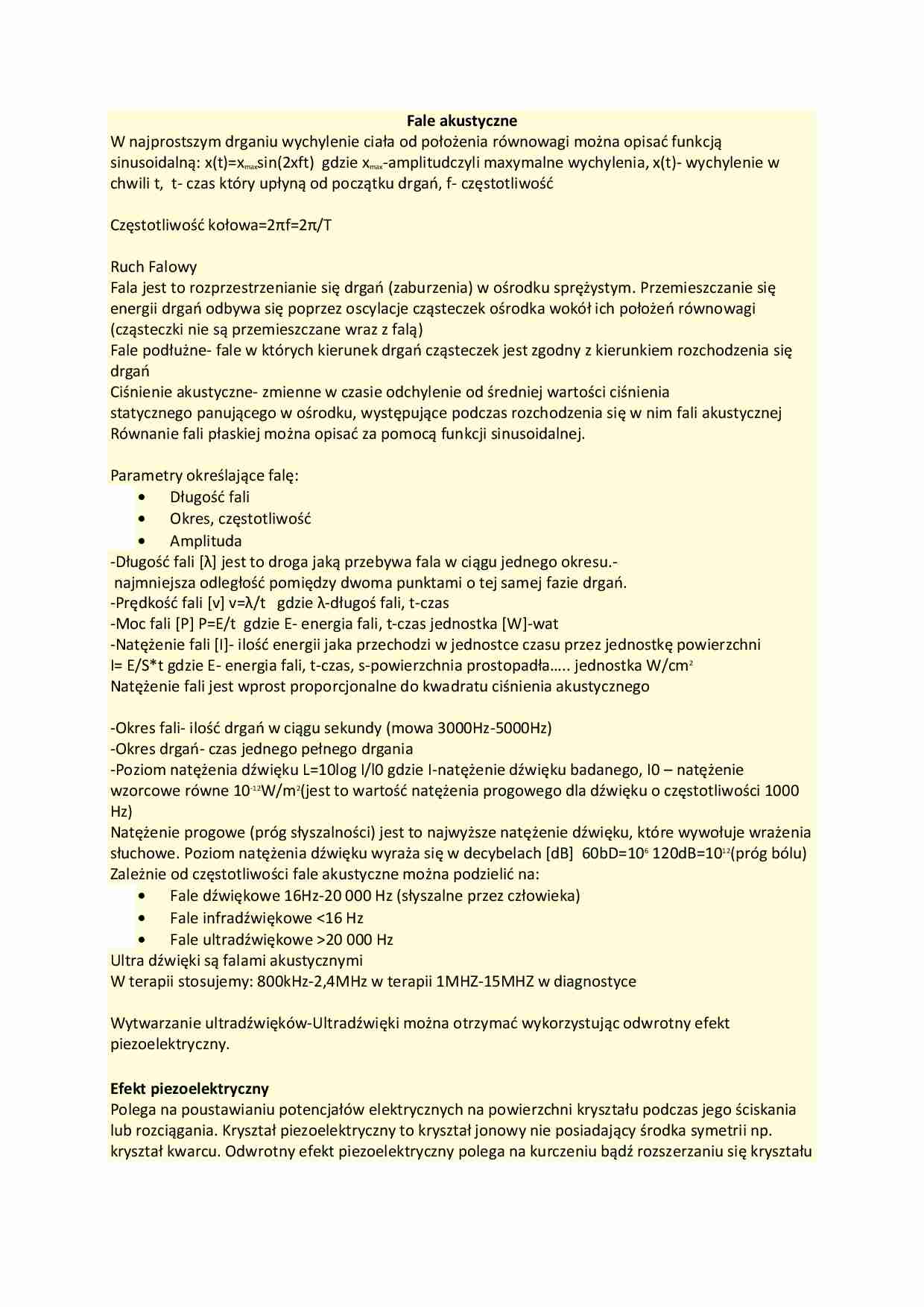

Fale akustyczne - omówienie - strona 1 Fale akustyczne - omówienie - strona 2 Fale akustyczne - omówienie - strona 3

Fragment notatki:

Fale akustyczne
W najprostszym drganiu wychylenie ciała od położenia równowagi można opisać funkcją sinusoidalną: x(t)=xmaxsin(2xft)  gdzie xmax-amplitudczyli maxymalne wychylenia, x(t)- wychylenie w chwili t,  t- czas który upłyną od początku drgań, f- częstotliwość

Częstotliwość kołowa=2πf=2π/T

Ruch Falowy
Fala jest to rozprzestrzenianie się drgań (zaburzenia) w ośrodku sprężystym. Przemieszczanie się energii drgań odbywa się poprzez oscylacje cząsteczek ośrodka wokół ich położeń równowagi (cząsteczki nie są przemieszczane wraz z falą)
Fale podłużne- fale w których kierunek drgań cząsteczek jest zgodny z kierunkiem rozchodzenia się drgań
Ciśnienie akustyczne- zmienne w czasie odchylenie od średniej wartości ciśnienia statycznego panującego w ośrodku, występujące podczas rozchodzenia się w nim fali akustycznej
Równanie fali płaskiej można opisać za pomocą funkcji sinusoidalnej.

Parametry określające falę:
         Długość fali
         Okres, częstotliwość
         Amplituda
-Długość fali [λ] jest to droga jaką przebywa fala w ciągu jednego okresu.- najmniejsza odległość pomiędzy dwoma punktami o tej samej fazie drgań.
-Prędkość fali [v] v=λ/t   gdzie λ-długoś fali, t-czas
-Moc fali [P] P=E/t  gdzie E- energia fali, t-czas jednostka [W]-wat
-Natężenie fali [I]- ilość energii jaka przechodzi w jednostce czasu przez jednostkę powierzchni
I= E/S*t gdzie E- energia fali, t-czas, s-powierzchnia prostopadła….. jednostka W/cm2
Natężenie fali jest wprost proporcjonalne do kwadratu ciśnienia akustycznego

-Okres fali- ilość drgań w ciągu sekundy (mowa 3000Hz-5000Hz)
-Okres drgań- czas jednego pełnego drgania
-Poziom natężenia dźwięku L=10log I/l0 gdzie I-natężenie dźwięku badanego, I0 - natężenie wzorcowe równe 10-12W/m2(jest to wartość natężenia progowego dla dźwięku o częstotliwości 1000 Hz)
Natężenie progowe (próg słyszalności) jest to najwyższe natężenie dźwięku, które wywołuje wrażenia słuchowe. Poziom natężenia dźwięku wyraża się w decybelach [dB]  60bD=106 120dB=1012(próg bólu)
Zależnie od częstotliwości fale akustyczne można podzielić na:
         Fale dźwiękowe 16Hz-20 000 Hz (słyszalne przez człowieka)
         Fale infradźwiękowe 20 000 Hz
Ultra dźwięki są falami akustycznymi
W terapii stosujemy: 800kHz-2,4MHz w terapii 1MHZ-15MHZ w diagnostyce

(…)

… piezoelektryczny.
Efekt piezoelektryczny
Polega na poustawianiu potencjałów elektrycznych na powierzchni kryształu podczas jego ściskania lub rozciągania. Kryształ piezoelektryczny to kryształ jonowy nie posiadający środka symetrii np. kryształ kwarcu. Odwrotny efekt piezoelektryczny polega na kurczeniu bądź rozszerzaniu się kryształu pod wpływem przyłożenia zmiennego napięcia elektrycznego. Kryształy hydrostatyków znajdujące się w kościach są piezoelektrykami.

Prędkość fal w danym ośrodku jest stała, zależy od gęstości ośrodka i od jego własności sprężystych. Prędkość fal w ciałach stałych określa się wzorem: V=pierwiastek z E/p gdzie E- moduł Junga, p-gęstość lub V= pierwiastek z k/p gdzie: k-moduł ściśliwości, p-gęstość
Fale ultradźwiękowe ulegają w komórkach
         Odbiciu
         Załamaniu…
