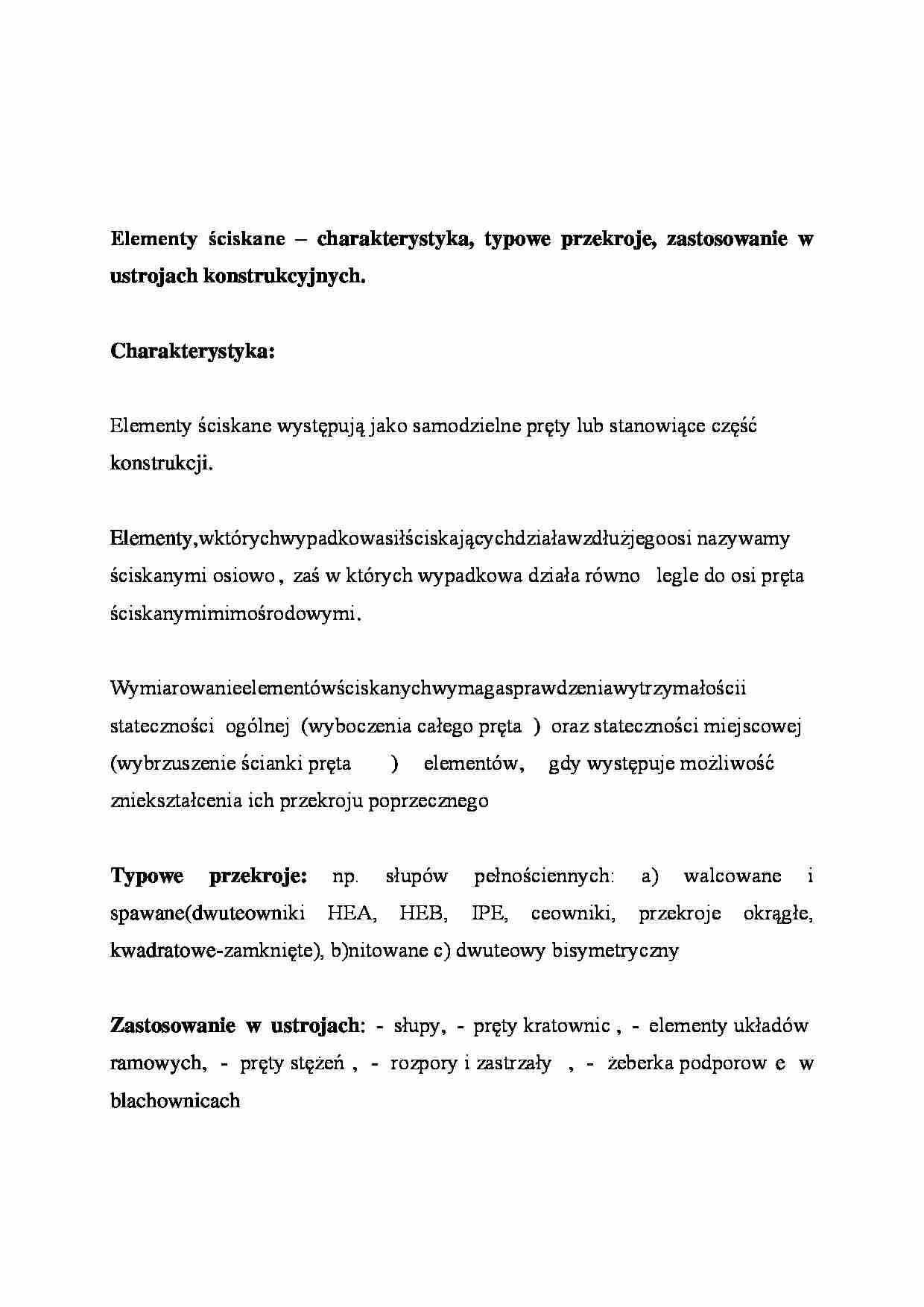

Elementy ściskane - charakterystyka, typowe przekroje, zastosowanie w ustrojach konstrukcyjnych.
Charakterystyka: Elementy ściskane występują jako samodzielne pręty lub stanowiące część konstrukcji.
Elementy,wktórychwypadkowasiłściskającychdziaławzdłużjegoosi nazywamy ściskanymi osiowo, zaś w których wypadkowa działa równolegle do osi pręta ściskanymimimośrodowymi. Wymiarowanie elementów ściskanych wymaga sprawdzenia wytrzymałościi stateczności ogólnej (wyboczenia całego pręta) oraz stateczności miejscowej (wybrzuszenie ścianki pręta) elementów, gdy występuje możliwość zniekształcenia ich przekroju poprzecznego
Typowe przekroje: np. słupów pełnościennych: a) walcowane i spawane(dwuteowniki HEA, HEB, IPE, ceowniki, przekroje okrągłe, kwadratowe-zamknięte), b)nitowane c) dwuteowy bisymetryczny Zastosowanie w ustrojach: - słupy, - pręty kratownic, - elementy układów ramowych, - pręty stężeń, - rozpory i zastrzały, - żeberka podporowe w blachownicach
