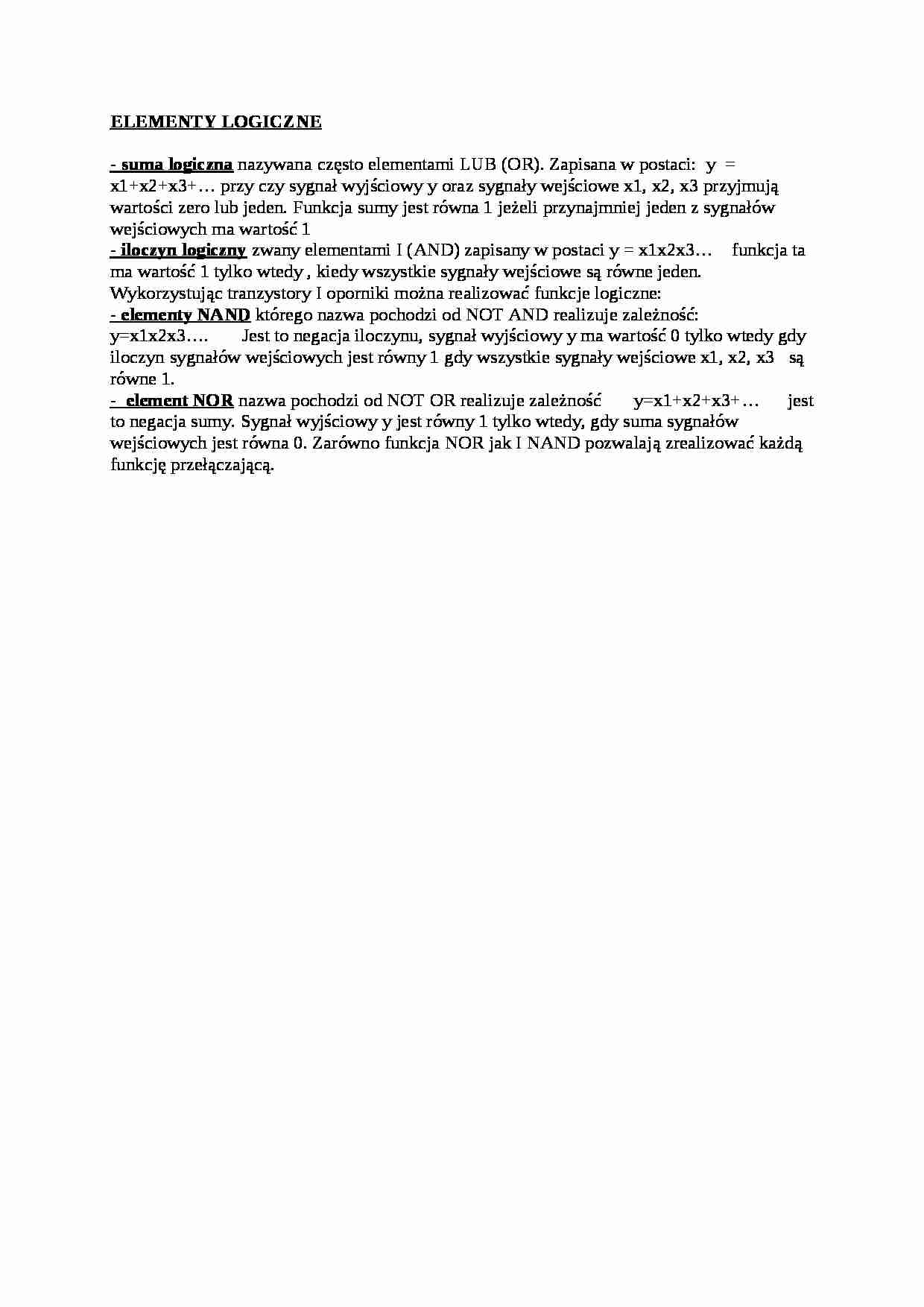

ELEMENTY LOGICZNE
- suma logiczna nazywana często elementami LUB (OR). Zapisana w postaci: y = x1+x2+x3+… przy czy sygnał wyjściowy y oraz sygnały wejściowe x1, x2, x3 przyjmują wartości zero lub jeden. Funkcja sumy jest równa 1 jeżeli przynajmniej jeden z sygnałów wejściowych ma wartość 1
- iloczyn logiczny zwany elementami I (AND) zapisany w postaci y = x1x2x3… funkcja ta ma wartość 1 tylko wtedy , kiedy wszystkie sygnały wejściowe są równe jeden.
Wykorzystując tranzystory I oporniki można realizować funkcje logiczne:
- elementy NAND którego nazwa pochodzi od NOT AND realizuje zależność:
y=x1x2x3…. Jest to negacja iloczynu, sygnał wyjściowy y ma wartość 0 tylko wtedy gdy iloczyn sygnałów wejściowych jest równy 1 gdy wszystkie sygnały wejściowe x1, x2, x3 są równe 1.
- element NOR nazwa pochodzi od NOT OR realizuje zależność y=x1+x2+x3+… jest to negacja sumy. Sygnał wyjściowy y jest równy 1 tylko wtedy, gdy suma sygnałów wejściowych jest równa 0. Zarówno funkcja NOR jak I NAND pozwalają zrealizować każdą funkcję przełączającą.
