Fragment notatki:

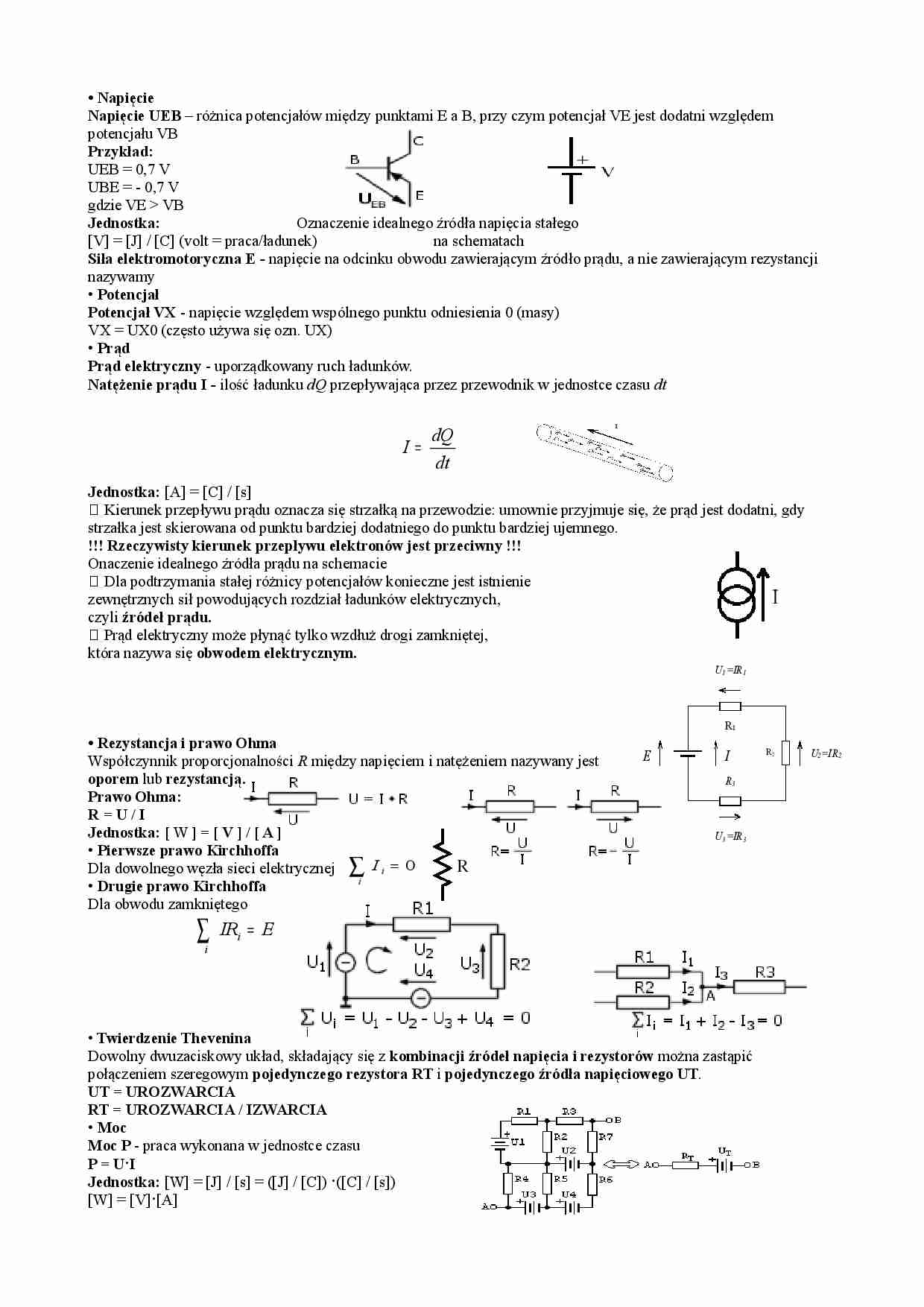

• Napięcie
Napięcie UEB – różnica potencjałów między punktami E a B, przy czym potencjał VE jest dodatni względem
potencjału VB
Przykład:
UEB = 0,7 V
UBE = - 0,7 V
gdzie VE VB
Jednostka:
Oznaczenie idealnego źródła napięcia stałego
[V] = [J] / [C] (volt = praca/ładunek)
na schematach
Siła elektromotoryczna E - napięcie na odcinku obwodu zawierającym źródło prądu, a nie zawierającym rezystancji
nazywamy
• Potencjał
Potencjał VX - napięcie względem wspólnego punktu odniesienia 0 (masy)
VX = UX0 (często używa się ozn. UX)
• Prąd
Prąd elektryczny - uporządkowany ruch ładunków.
Natężenie prądu I - ilość ładunku dQ przepływająca przez przewodnik w jednostce czasu dt
dQ
I=
dt
I
Jednostka: [A] = [C] / [s]
 Kierunek przepływu prądu oznacza się strzałką na przewodzie: umownie przyjmuje się, że prąd jest dodatni, gdy
strzałka jest skierowana od punktu bardziej dodatniego do punktu bardziej ujemnego.
!!! Rzeczywisty kierunek przepływu elektronów jest przeciwny !!!
Onaczenie idealnego źródła prądu na schemacie
 Dla podtrzymania stałej różnicy potencjałów konieczne jest istnienie
zewnętrznych sił powodujących rozdział ładunków elektrycznych,
czyli źródeł prądu.
 Prąd elektryczny może płynąć tylko wzdłuż drogi zamkniętej,
która nazywa się obwodem elektrycznym.
U1 =IR 1
R1
• Rezystancja i prawo Ohma
Współczynnik proporcjonalności R między napięciem i natężeniem nazywany jest
oporem lub rezystancją.
Prawo Ohma:
R=U/I
Jednostka: [ W ] = [ V ] / [ A ]
• Pierwsze prawo Kirchhoffa
Dla dowolnego węzła sieci elektrycznej ∑ I i = 0
i
• Drugie prawo Kirchhoffa
Dla obwodu zamkniętego

E
I
R3
U3 =IR 3
IRi = E
i
• Twierdzenie Thevenina
Dowolny dwuzaciskowy układ, składający się z kombinacji źródeł napięcia i rezystorów można zastąpić
połączeniem szeregowym pojedynczego rezystora RT i pojedynczego źródła napięciowego UT.
UT = UROZWARCIA
RT = UROZWARCIA / IZWARCIA
• Moc
Moc P - praca wykonana w jednostce czasu
P = U·I
Jednostka: [W] = [J] / [s] = ([J] / [C]) ·([C] / [s])
[W] = [V]·[A]
R2
U2 =IR2
 Korzystając z prawa Ohma można otrzymać zależności, które przydadzą się np. przy określaniu mocy rezystorów:
P = I2 R
P = U2/R.
 Dla napięć i prądów zmiennych P = U I wyraża moc chwilową

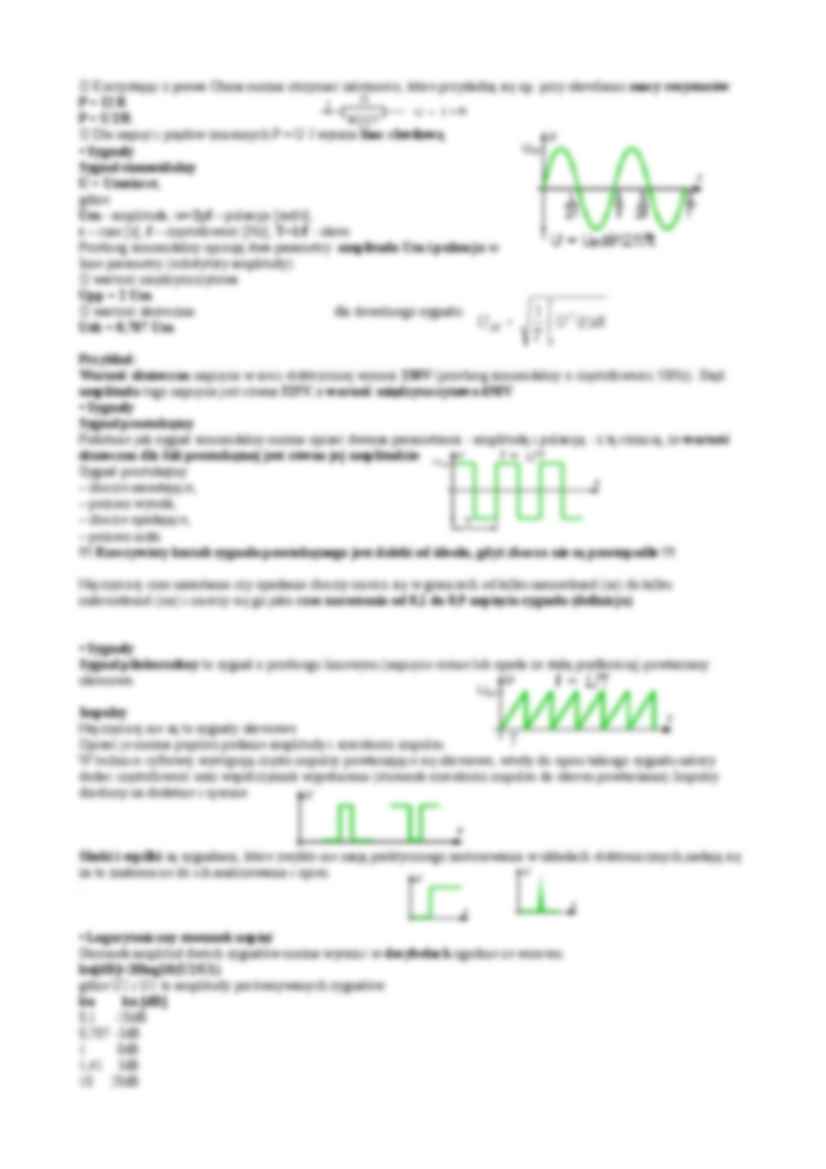

• Sygnały
Sygnał sinusoidalny
U = Umsinwt,
gdzie:
Um - amplituda, w=2pf – pulsacja [rad/s],
t – czas [s], f – częstotliwość [Hz], T=1/f - okres
Przebieg sinusoidalny opisują dwa parametry: amplituda Um i pulsacja w.
Inne parametry (substytuty amplitudy):
 wartość międzyszczytowa
Upp = 2 Um
T
 wartość skuteczna:
dla dowolnego sygnału:
1
U SK =
U 2 (t )dt
Usk = 0,707 Um
T

0
Przykład:
Wartość skuteczna napięcia w sieci elektrycznej wynosi 230V (przebieg sinusoidalny o częstotliwości 50Hz). Stąd
amplituda tego napięcia jest równa 325V, a wartość międzyszczytowa 650V.
• Sygnały
Sygnał prostokątny
Podobnie jak sygnał sinusoidalny można opisać dwoma parametrami - amplitudą i pulsacją - z tą różnicą, że wartość
skuteczna dla fali prostokątnej jest równa jej amplitudzie.
Sygnał ... zobacz całą notatkę
