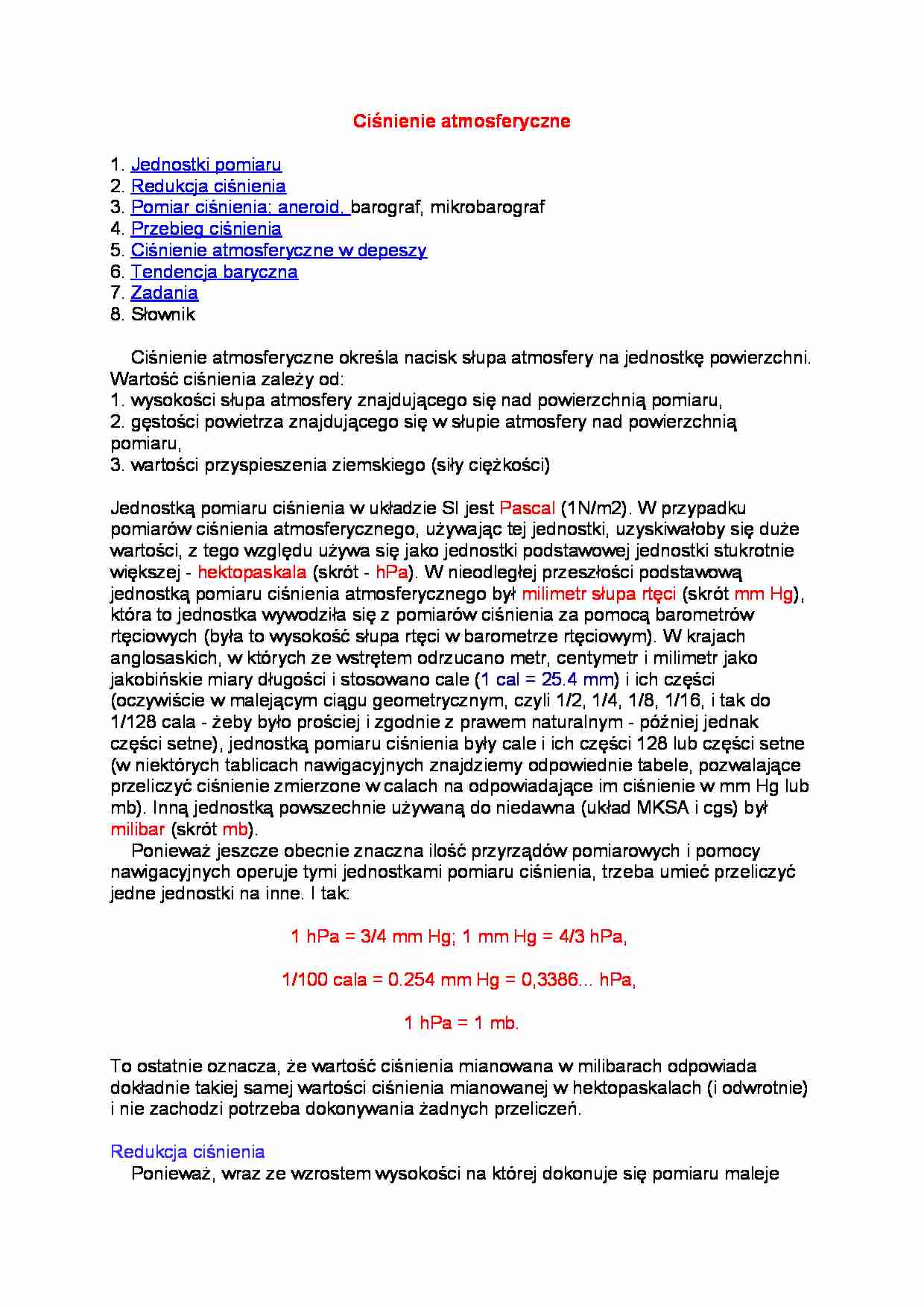

Eksploatacja portów - Ciśnienie atmosferyczne - strona 1 Eksploatacja portów - Ciśnienie atmosferyczne - strona 2 Eksploatacja portów - Ciśnienie atmosferyczne - strona 3

Fragment notatki:

Ciśnienie atmosferyczne 1.  Jednostki pomiaru  2.  Redukcja ciśnienia  3.  Pomiar ciśnienia; aneroid, b arograf, mikrobarograf  4.  Przebieg ciśnienia  5.  Ciśnienie atmosferyczne w depeszy  6.  Tendencja baryczna  7.  Zadania  8. Słownik      Ciśnienie atmosferyczne określa nacisk słupa atmosfery na jednostkę powierzchni.  Wartość ciśnienia zależy od:  1. wysokości słupa atmosfery znajdującego się nad powierzchnią pomiaru,  2. gęstości powietrza znajdującego się w słupie atmosfery nad powierzchnią  pomiaru,  3. wartości przyspieszenia ziemskiego (siły ciężkości)  Jednostką pomiaru ciśnienia w układzie SI jest Pascal (1N/m2). W przypadku  pomiarów ciśnienia atmosferycznego, używając tej jednostki, uzyskiwałoby się duże  wartości, z tego względu używa się jako jednostki podstawowej jednostki stukrotnie  większej - hektopaskala (skrót - hPa). W nieodległej przeszłości podstawową  jednostką pomiaru ciśnienia atmosferycznego był milimetr słupa rtęci (skrót mm Hg),  która to jednostka wywodziła się z pomiarów ciśnienia za pomocą barometrów  rtęciowych (była to wysokość słupa rtęci w barometrze rtęciowym). W krajach  anglosaskich, w których ze wstrętem odrzucano metr, centymetr i milimetr jako  jakobińskie miary długości i stosowano cale (1 cal = 25.4 mm) i ich części  (oczywiście w malejącym ciągu geometrycznym, czyli 1/2, 1/4, 1/8, 1/16, i tak do  1/128 cala - żeby było prościej i zgodnie z prawem naturalnym - później jednak  części setne), jednostką pomiaru ciśnienia były cale i ich części 128 lub części setne  (w niektórych tablicach nawigacyjnych znajdziemy odpowiednie tabele, pozwalające  przeliczyć ciśnienie zmierzone w calach na odpowiadające im ciśnienie w mm Hg lub  mb). Inną jednostką powszechnie używaną do niedawna (układ MKSA i cgs) był  milibar (skrót mb).      Ponieważ jeszcze obecnie znaczna ilość przyrządów pomiarowych i pomocy  nawigacyjnych operuje tymi jednostkami pomiaru ciśnienia, trzeba umieć przeliczyć  jedne jednostki na inne. I tak:  1 hPa = 3/4 mm Hg; 1 mm Hg = 4/3 hPa,  1/100 cala = 0.254 mm Hg = 0,3386... hPa,  1 hPa = 1 mb. To ostatnie oznacza, że wartość ciśnienia mianowana w milibarach odpowiada  dokładnie takiej samej wartości ciśnienia mianowanej w hektopaskalach (i odwrotnie)  i nie zachodzi potrzeba dokonywania żadnych przeliczeń.  Redukcja ciśnienia      Ponieważ, wraz ze wzrostem wysokości na której dokonuje się pomiaru maleje  wysokość słupa atmosfery, maleje również mierzone ciśnienie. Zmiany ciśnienia

(…)

… się z
wyniesieniem statku ponad poziom morza. Na zapisie widoczne są dwa "stopnie" spadku ciśnienia
(wzrost wysokości - spadek ciśnienia). Po przejściu Kanału Panamskiego i jeziora Gatun, statek
wszedł w śluzę od strony Morza Karaibskiego i został prześluzowany na poziom Morza Karaibskiego
(0200-0245). Obniżenie wysokości statku ponownie do poziomu morza dało niemal skokowy wzrost
ciśnienia (spadek wysokości…
… zawsze
dodajemy (znak plus), gdyż pomiar wykonujemy powyżej poziomu morza. Jedynie
wtedy, gdybyśmy pływali po Morzu Kaspijskim (depresja), zachodziłaby potrzeba
odjęcia poprawki.
Przykład tablic, które wykorzystujemy do redukcji ciśnienia atmosferycznego
mierzonego za pomocą aneroidu do temperatury 0°C i poziomu morza przedstawia
się poniżej.Tablice te pochodzą z "Dziennika okrętowych obserwacji…
… (patrz ryc.
2).
Ryc. 5. Przebieg ciśnienia atmosferycznego w tropikach. Widoczne regularne zmiany ciśnienia w
ciągu doby, przebieg ciśnienia przypomina sinusoidę. Amplituda zmian dobowych dochodzi do 4 hPa.
Zapis barografu (barogram). Pomiar ciśnienia widoczny na tym barogramie był prowadzony na
wschodnim Pacyfiku (od południowych wybrzeży Meksyku do Kanału Panamskiego), przez Przesmyk
Panamski…
... zobacz całą notatkę
