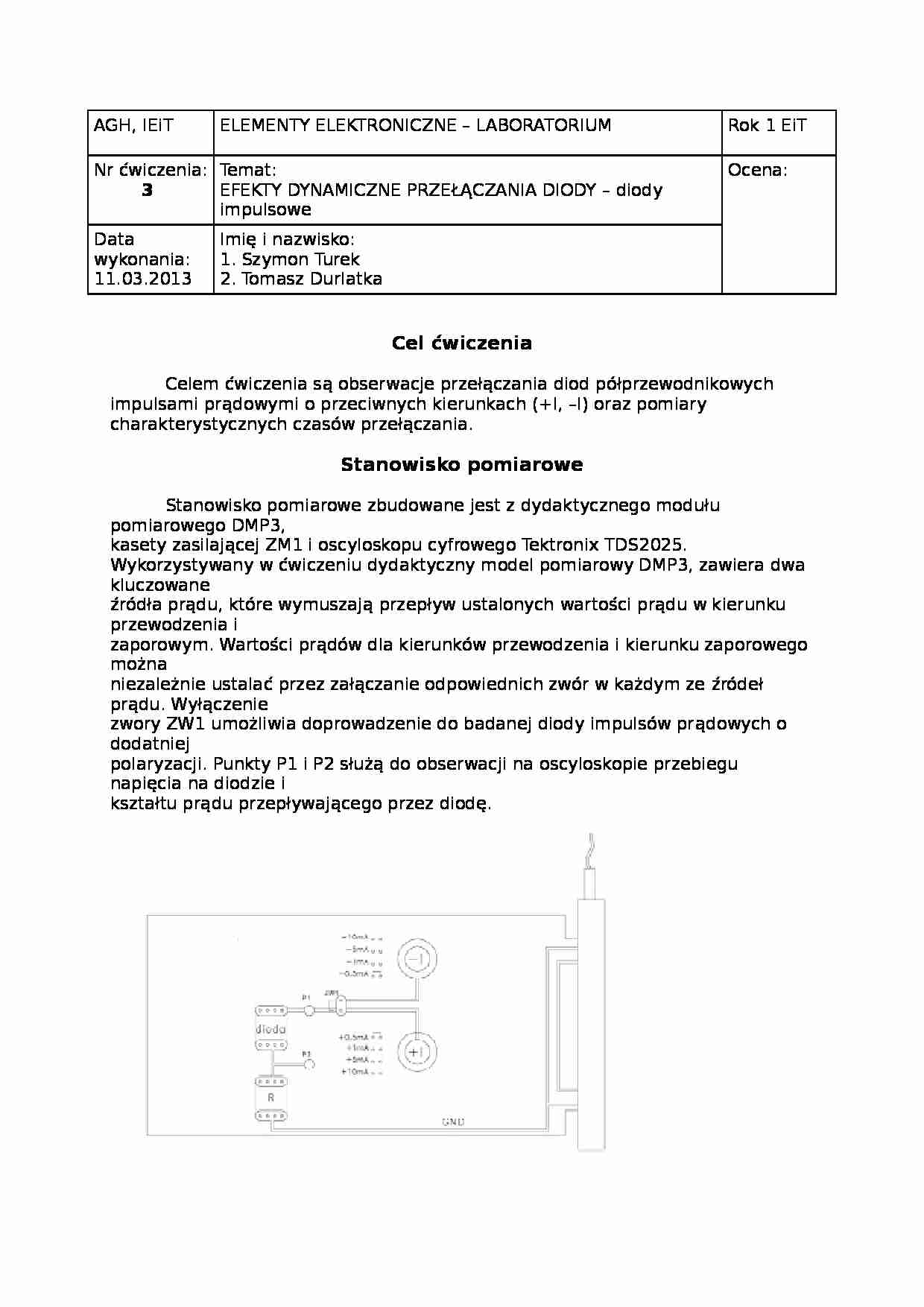

Efekty dynamiczne przełączania diody (konspekt) - strona 1 Efekty dynamiczne przełączania diody (konspekt) - strona 2 Efekty dynamiczne przełączania diody (konspekt) - strona 3

Fragment notatki:

AGH, IEiT
ELEMENTY ELEKTRONICZNE - LABORATORIUM
Rok 1 EiT
Nr ćwiczenia:
3
Temat:
EFEKTY DYNAMICZNE PRZEŁĄCZANIA DIODY - diody impulsowe
Ocena:
Data wykonania:
11.03.2013
Imię i nazwisko:
1. Szymon Turek
2. Tomasz Durlatka
Cel ćwiczenia
Celem ćwiczenia są obserwacje przełączania diod półprzewodnikowych impulsami prądowymi o przeciwnych kierunkach (+I, -I) oraz pomiary charakterystycznych czasów przełączania.
Stanowisko pomiarowe
Stanowisko pomiarowe zbudowane jest z dydaktycznego modułu pomiarowego DMP3,
kasety zasilającej ZM1 i oscyloskopu cyfrowego Tektronix TDS2025.
Wykorzystywany w ćwiczeniu dydaktyczny model pomiarowy DMP3, zawiera dwa kluczowane
źródła prądu, które wymuszają przepływ ustalonych wartości prądu w kierunku przewodzenia i
zaporowym. Wartości prądów dla kierunków przewodzenia i kierunku zaporowego można
niezależnie ustalać przez załączanie odpowiednich zwór w każdym ze źródeł prądu. Wyłączenie
zwory ZW1 umożliwia doprowadzenie do badanej diody impulsów prądowych o dodatniej
polaryzacji. Punkty P1 i P2 służą do obserwacji na oscyloskopie przebiegu napięcia na diodzie i
kształtu prądu przepływającego przez diodę.
W powyższym układzie korzystamy z dwóch źródeł prądowych (+, -), z których możemy pobierać prąd o wartościach 10 mA, 5 mA, 1 mA, 0,5 mA. Rezystancja zastosowanego opornika wynosi 10 kΩ. Do modułu dołączony jest również oscyloskop. Dzięki punktom P1 i P2 możemy obserwować na ekranie oscyloskopu przebiegi napięcia odpowiednio na diodzie i na oporniku. Przebieg napięcia na oporniku odpowiada bowiem przebiegowi prądu płynącego w obwodzie. Żółty przebieg na dołączonych zrzutach z oscyloskopu oznacza napięcie na oporniku, zaś niebieski na badanej diodzie.
POMIARY CZASÓW PRZEŁĄCZANIA DIOD
Dla prądów -I= 10 mA, +I= 10 mA otrzymujemy następujący wykres:
Po odpowiednim wyskalowaniu oscyloskopu otrzymujemy wyniki:
ts= 240ns
tf= 132ns
ΔU = 432 mV
Dla prądów -I=5 mA, +I=10 mA otrzymujemy wykres: ts= 284 ns
tf= 276 ns
ΔU = 344 mV
Dla prądów -I= 1 mA, +I= 10 mA dane z oscyloskopu przedstawiają się następująco: ts= 950 ns
tf= 190 ns
ΔU = 248 mV


(…)

… elektronu, T - temperatura w Kelvinach.
Przyjmujemy, że temperatura T=291K (temp. pokojowa: 18O C). Brak wyznaczenia niedoskonałości złącza pozwala tylko i wyłącznie na oszacowanie wartości granicznej czasu życia nośników.
Wyniki:
Dla +I= 10 mA, n* 5,8 µs, gdzie w idealnym złączu(n=1): 5,8 µs
Dla -I = 1 mA, , n* 4,9 µs, gdzie w idealnym złączu(n=1): 4,9 µs
Wnioski:
