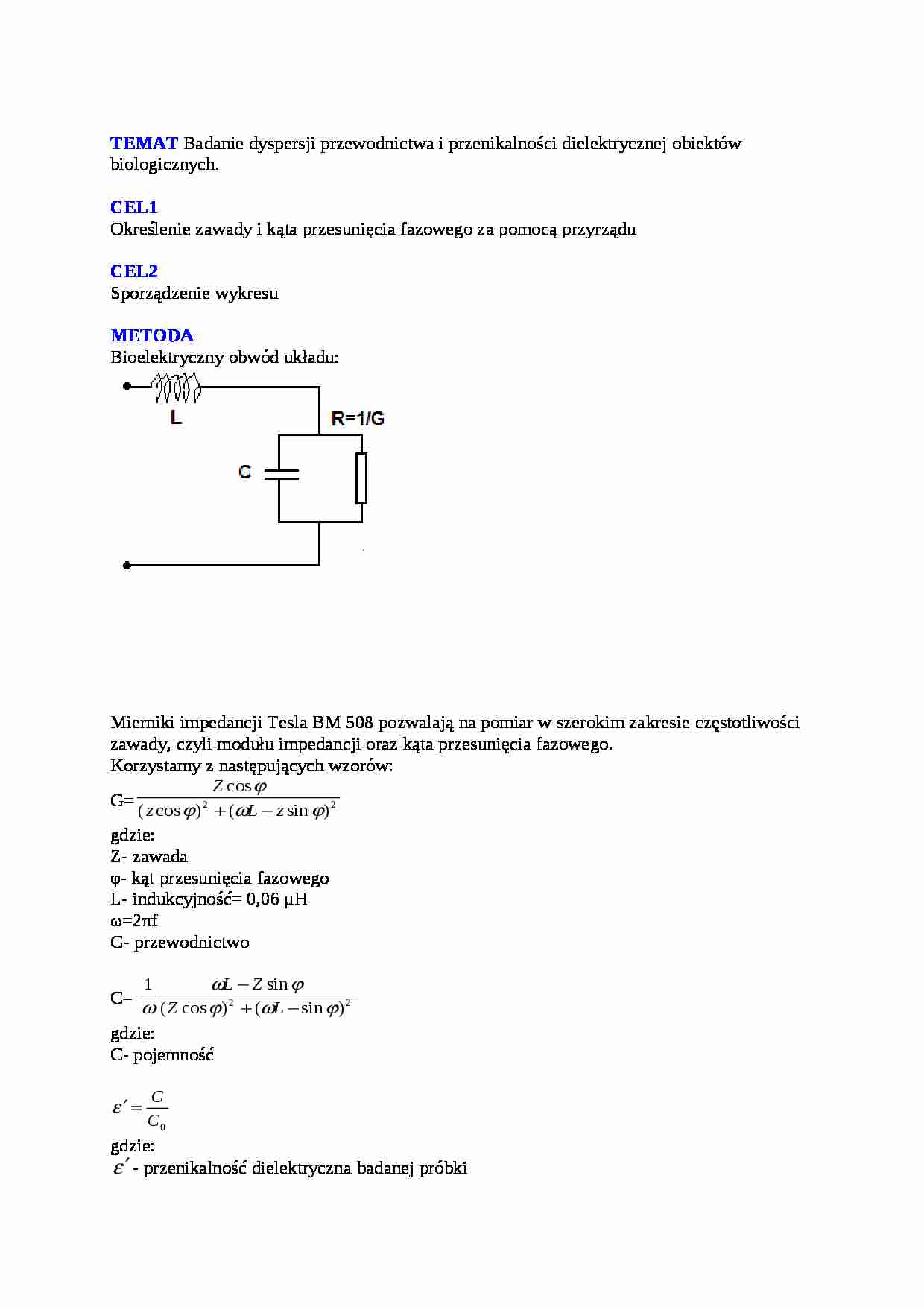

dyspersja przewodnictwa - omówienie - strona 1 dyspersja przewodnictwa - omówienie - strona 2

Fragment notatki:

TEMAT Badanie dyspersji przewodnictwa i przenikalności dielektrycznej obiektów biologicznych.
CEL1
Określenie zawady i kąta przesunięcia fazowego za pomocą przyrządu
CEL2
Sporządzenie wykresu
METODA
Bioelektryczny obwód układu:
Mierniki impedancji Tesla BM 508 pozwalają na pomiar w szerokim zakresie częstotliwości zawady, czyli modułu impedancji oraz kąta przesunięcia fazowego.
Korzystamy z następujących wzorów:
G= gdzie:
Z- zawada
φ- kąt przesunięcia fazowego
L- indukcyjność= 0,06 μH
ω=2πf
G- przewodnictwo
C= gdzie:
C- pojemność
gdzie:
- przenikalność dielektryczna badanej próbki
C - pojemność stosowanego kondensatora próżniowego = 0,15pF
WYNIKI
f [MHz]
log f
  Ø
G[-1]
E=(C/Co)104 0,5
5,7
3,8
-41
0,198
36,6
0,63
5,8
4
-40,5
0,19
27,3
0,79
5,9
4
-40,5
0,19
21,8
1
6
4
-41
0,188
17,4
1,26
6,1
3,8
-42
0,186
14,8
1,59
6,2
3,8
-42,5
0,186
11,7
2
6,3
3,8
-43
0,197
9,2
2,51
6,4
3,6
-44
0,203
8
3,16
6,5
3,6
-44
0,2
6
3,98
6,6
3,6
-44
0,2
4,6
5,01
6,7
3,4
-43
0,212
4
6,31
6,8
3,4
-43
0,215
3,3
7,94
6,9
3,2
-43
0,228
2,6
10
7
3,2
-42


(…)

… doświadczenia wynika, że mierniki impedancji pozwalają mierzyć opór i przenikalność dielektryczną substancji biologicznych w szerokim zakresie częstotliwości, a w naszym przypadku od 0,5-20 MHz. Dzięki nim możliwy jest również pomiar modułu impedancji oraz kąta przesunięcia fazowego.
Z wykresu sporządzonego na podstawie wyników doświadczenia wynika, że wartość przenikalności elektrycznej badanej próbki maleje…
