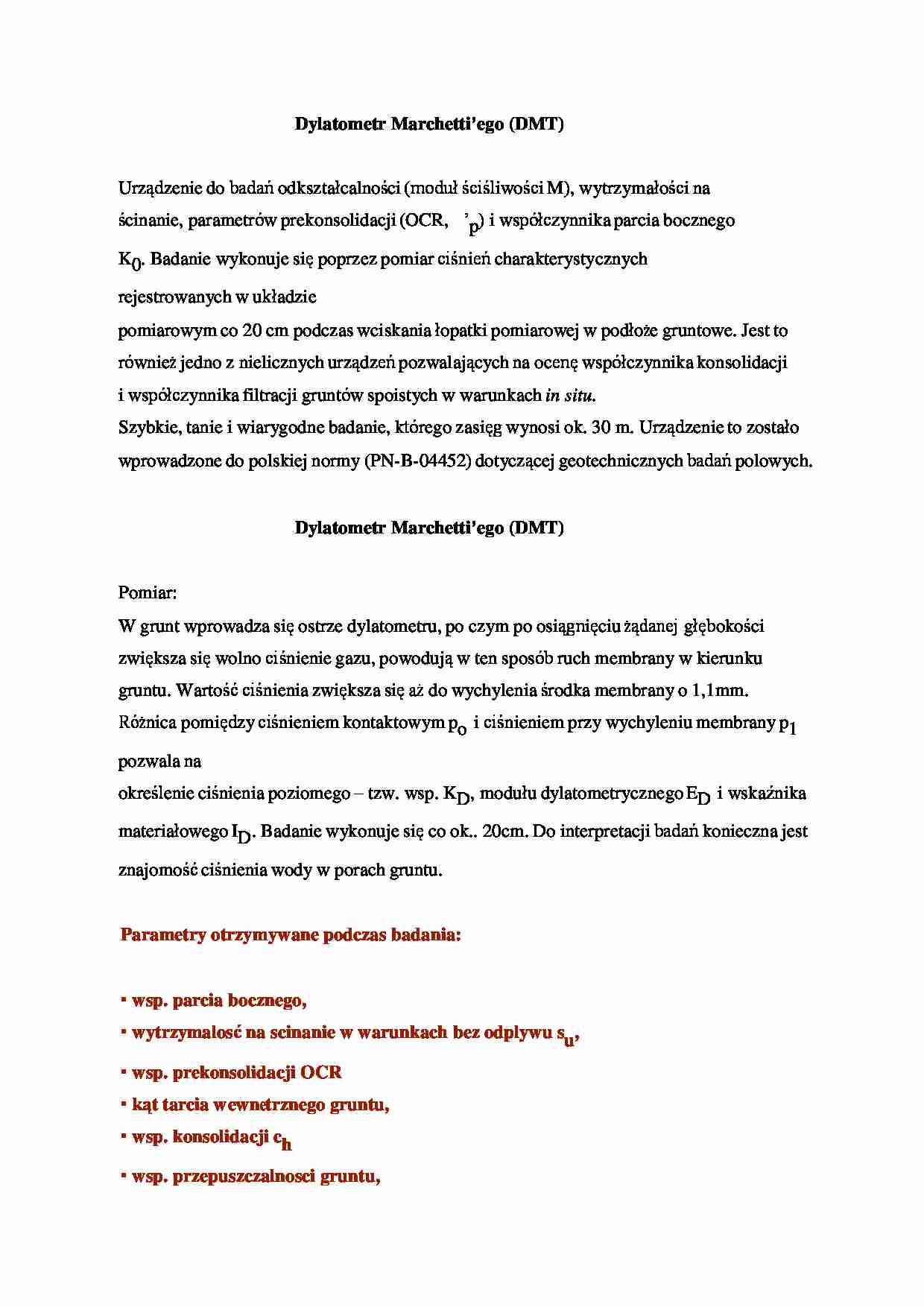

Dylatometry - omówienie - strona 1 Dylatometry - omówienie - strona 2

Fragment notatki:

Dylatometr Marchetti’ego (DMT)
Urządzenie do badań odkształcalności (moduł ściśliwości M), wytrzymałości na
ścinanie, parametrów prekonsolidacji (OCR, ’p) i współczynnika parcia bocznego
K0. Badanie wykonuje się poprzez pomiar ciśnień charakterystycznych
rejestrowanych w układzie
pomiarowym co 20 cm podczas wciskania łopatki pomiarowej w podłoże gruntowe. Jest to
również jedno z nielicznych urządzeń pozwalających na ocenę współczynnika konsolidacji
i współczynnika filtracji gruntów spoistych w warunkach in situ.
Szybkie, tanie i wiarygodne badanie, którego zasięg wynosi ok. 30 m. Urządzenie to zostało
wprowadzone do polskiej normy (PN-B-04452) dotyczącej geotechnicznych badań polowych.
Dylatometr Marchetti’ego (DMT)
Pomiar:
W grunt wprowadza się ostrze dylatometru, po czym po osiągnięciu żądanej głębokości
zwiększa się wolno ciśnienie gazu, powodują w ten sposób ruch membrany w kierunku
gruntu. Wartość ciśnienia zwiększa się aż do wychylenia środka membrany o 1,1mm.
Różnica pomiędzy ciśnieniem kontaktowym po i ciśnieniem przy wychyleniu membrany p1
pozwala na
określenie ciśnienia poziomego – tzw. wsp. KD, modułu dylatometrycznego ED i wskaźnika
materiałowego ID. Badanie wykonuje się co ok.. 20cm. Do interpretacji badań konieczna jest
znajomość ciśnienia wody w porach gruntu.
Parametry otrzymywane podczas badania:
• wsp. parcia bocznego,
• wytrzymalosć na scinanie w warunkach bez odplywu su,
• wsp. prekonsolidacji OCR
• kąt tarcia wewnetrznego gruntu,
• wsp. konsolidacji ch
• wsp. przepuszczalnosci gruntu,
• modul scisliwosci gruntu,
• modul sprezystosci.


(…)

…Dylatometr Marchetti’ego (DMT)
Urządzenie do badań odkształcalności (moduł ściśliwości M), wytrzymałości na
ścinanie, parametrów prekonsolidacji (OCR, ’p) i współczynnika parcia bocznego
K0. Badanie wykonuje się poprzez pomiar ciśnień charakterystycznych
rejestrowanych w układzie
pomiarowym co 20 cm podczas wciskania łopatki pomiarowej w podłoże gruntowe. Jest to
również jedno z nielicznych…
