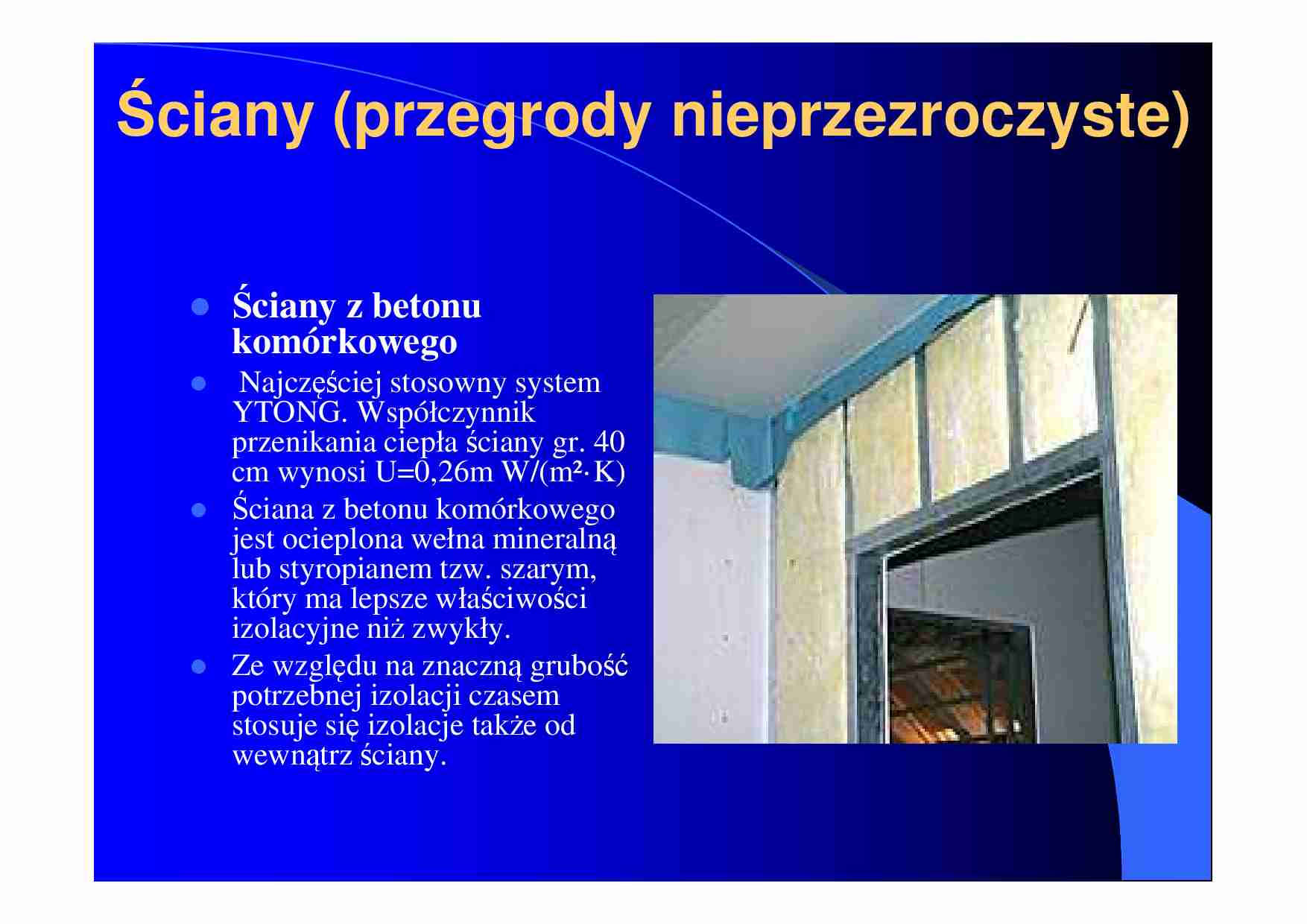

Ściany (przegrody nieprzezroczyste)
Ściany z betonu
komórkowego
Najczęściej stosowny system
YTONG. Współczynnik
przenikania ciepła ściany gr. 40
cm wynosi U=0,26m W/(m²·K)
Ściana z betonu komórkowego
jest ocieplona wełna mineralną
lub styropianem tzw. szarym,
który ma lepsze właściwości
izolacyjne niż zwykły.
Ze względu na znaczną grubość
potrzebnej izolacji czasem
stosuje się izolacje także od
wewnątrz ściany.
Ściany (przegrody nieprzezroczyste)
Ściany z cegły silikatowej.
Charakteryzują się dużą wytrzymałością na
ściskanie
bardzo dobrą izolacyjność akustyczną ( Rw=56dB)
Wymiary są zbliżone do standardowych wymiarów
cegieł ceramicznych o module 65 mm
Bloczki i cegły silikatowe chłoną wilgoć, dlatego
trzeba bardzo dokładnie ułożyć izolację
przeciwwilgociową na ścianie fundamentowej.
Porównanie parametrów ściany z betonu
komórkowego i cegły silikatowej:
Właściwości
przegrody
Budowa przegrody
YTONG gr. 24 cm + wełna
mineralna gr. 27 cm + tynki
cienkowarstwowe
SILKA gr. 8 cm + wełna
mineralna gr. 27 cm + tynki
cienkowarstwowe
Grubości przegrody [cm]
52
46
Ciężar własny muru [kg/m³]
184
260
Klasa wytrzymałości muru
[MPa]
2
15
0,114
0,146
38
45
1600
4200
Współczynnik przenikania
ciepła przegrody U[W/(m²·K)]
Wskaźnik izolacyjności
akustycznej muru R[dB]
Pojemność cieplna muru Q
[kJ/m²]*
*Dla zakresu temperatury od 0°C do 20°C
Porównanie parametrów ściany z betonu komórkowego,
cegły silikatowej, cegły ceramicznej:
Ściana Tromb’a
Dom pasywny z zastosowaniem ściany
Trombe’a
Ściany z płyt trocinowych, wiórowych i słomianych
Konstrukcja stropu:
deski pióro-wpust
35mm
izolacja termiczna
warstwa gliny 5mm
posypka żwirkowa 45
mm
izolacja
dźwiękochłonna
21mm
belka nośna
Dom pasywny z zastosowaniem ścian
słomianych
Ściany o konstrukcji drewnianej
Szkielet
drewniany
wypełnia
wentylowana
warstwa
wełny
mineralnej
(ok. 30 cm).
Dom pasywny o konstrukcji drewnianej
