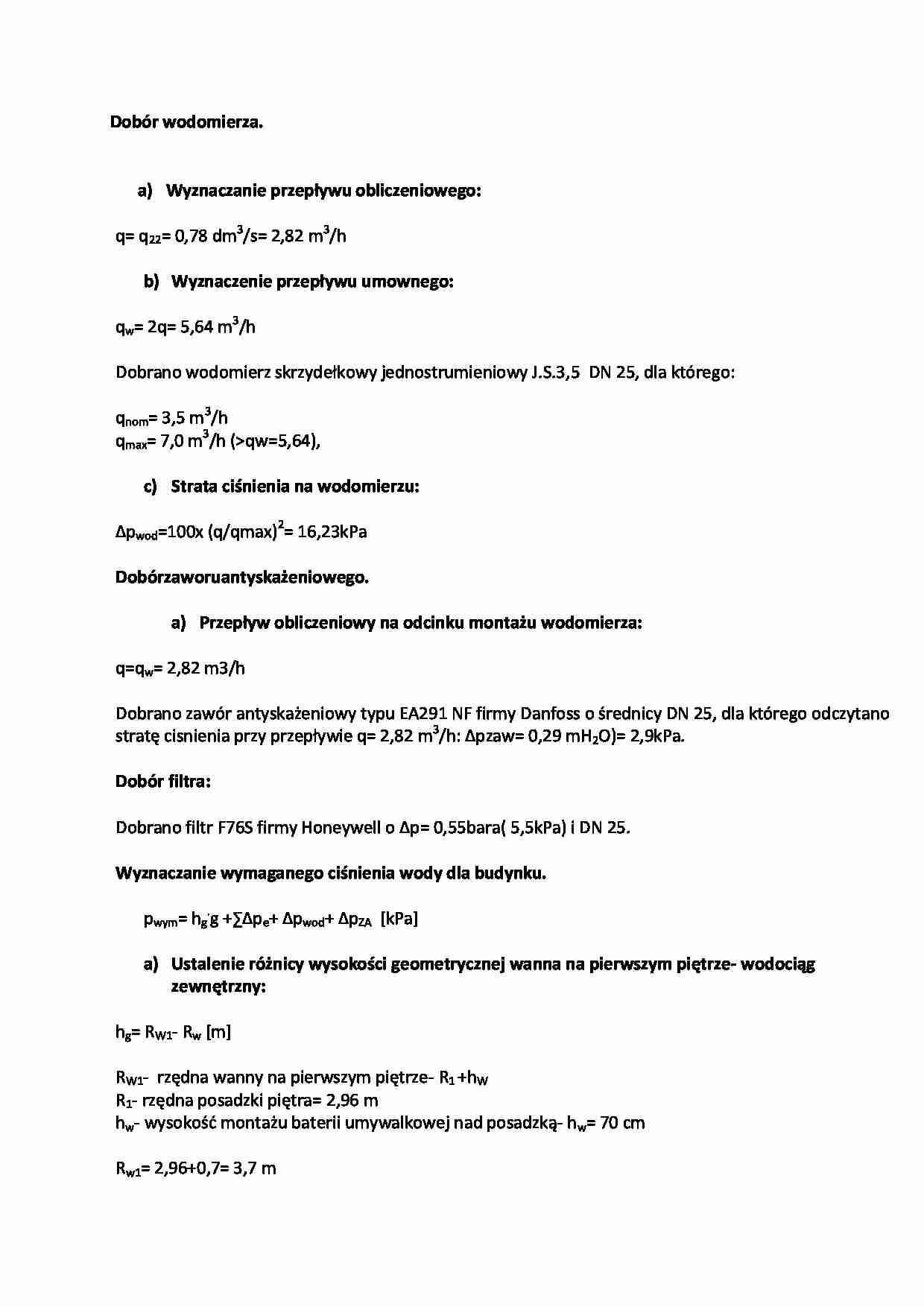

Dobór wodomierza.
Wyznaczanie przepływu obliczeniowego:
q= q22= 0,78 dm3/s= 2,82 m3/h
Wyznaczenie przepływu umownego:
qw= 2q= 5,64 m3/h
Dobrano wodomierz skrzydełkowy jednostrumieniowy J.S.3,5 DN 25, dla którego:
qnom= 3,5 m3/h
qmax= 7,0 m3/h (qw=5,64), Strata ciśnienia na wodomierzu:
Δpwod=100x (q/qmax)2= 16,23 kPa
Dobór zaworu antyskażeniowego.
Przepływ obliczeniowy na odcinku montażu wodomierza:
q=qw= 2,82 m3/h
Dobrano zawór antyskażeniowy typu EA291 NF firmy Danfoss o średnicy DN 25, dla którego odczytano stratę cisnienia przy przepływie q= 2,82 m3/h: Δpzaw= 0,29 mH2O)= 2,9 kPa.
Dobór filtra:
Dobrano filtr F76S firmy Honeywell o Δp= 0,55 bara ( 5,5kPa) i DN 25.
Wyznaczanie wymaganego ciśnienia wody dla budynku.
pwym= hg .g +∑Δpe+ Δpwod+ ΔpZA [kPa]
Ustalenie różnicy wysokości geometrycznej wanna na pierwszym piętrze- wodociąg zewnętrzny: hg= RW1- Rw [m]
RW1- rzędna wanny na pierwszym piętrze- R1 +hW
R1- rzędna posadzki piętra= 2,96 m
hw- wysokość montażu baterii umywalkowej nad posadzką- hw= 70 cm
Rw1= 2,96+0,7= 3,7 m
Rw- rzędna wodociągu: Rw= -1,45m
hg= 3,8- (-1,45)= 5,1 m
Wymagane ciśnienie przed baterią wannową:
pwy1= 100 kPa
∑Δpc= ΔpcW1= 20,86 kPa
pwym= 5,1. 9,81+20,86+100+ 16,93+ 2,8= 190,62 kPa = 19,43 mH2O.
Hwhw= 10 mH2O.
Ponieważ pwym Hwgw, zatem ciśnienie panujące w wodociągu jest niewystarczające do dostarczenia wody do najniekorzystniej usytuowanego punktu czerpalnego- konieczne dobranie jest hydroforu.
Dobór hydroforu.
Wyznaczenie obliczeniowego punktu pracy urządzenia:
Pp= pwym- [kPa],
gdzie:
Pp- obliczeniowy punkt pracy [kPa]
Pwym- wymagane ciśnienie wody dla budynku [kPa] - minimalne ciśnienie zasilania urządzenia.
= Hwgw.g - hg,ss. g- Δpstr,ss [kPa]
gdzie:
hwgw - wysokość gwarantowanego ciśnienia w wodociągu zewnętrznym [m]
g- przyspieszenie ziemskie = 9,81m2/s
Δhg,ss- różnica wysokości między osią wodociągu a osią kolektora ssawnego zestawu hydroforowego [m]
