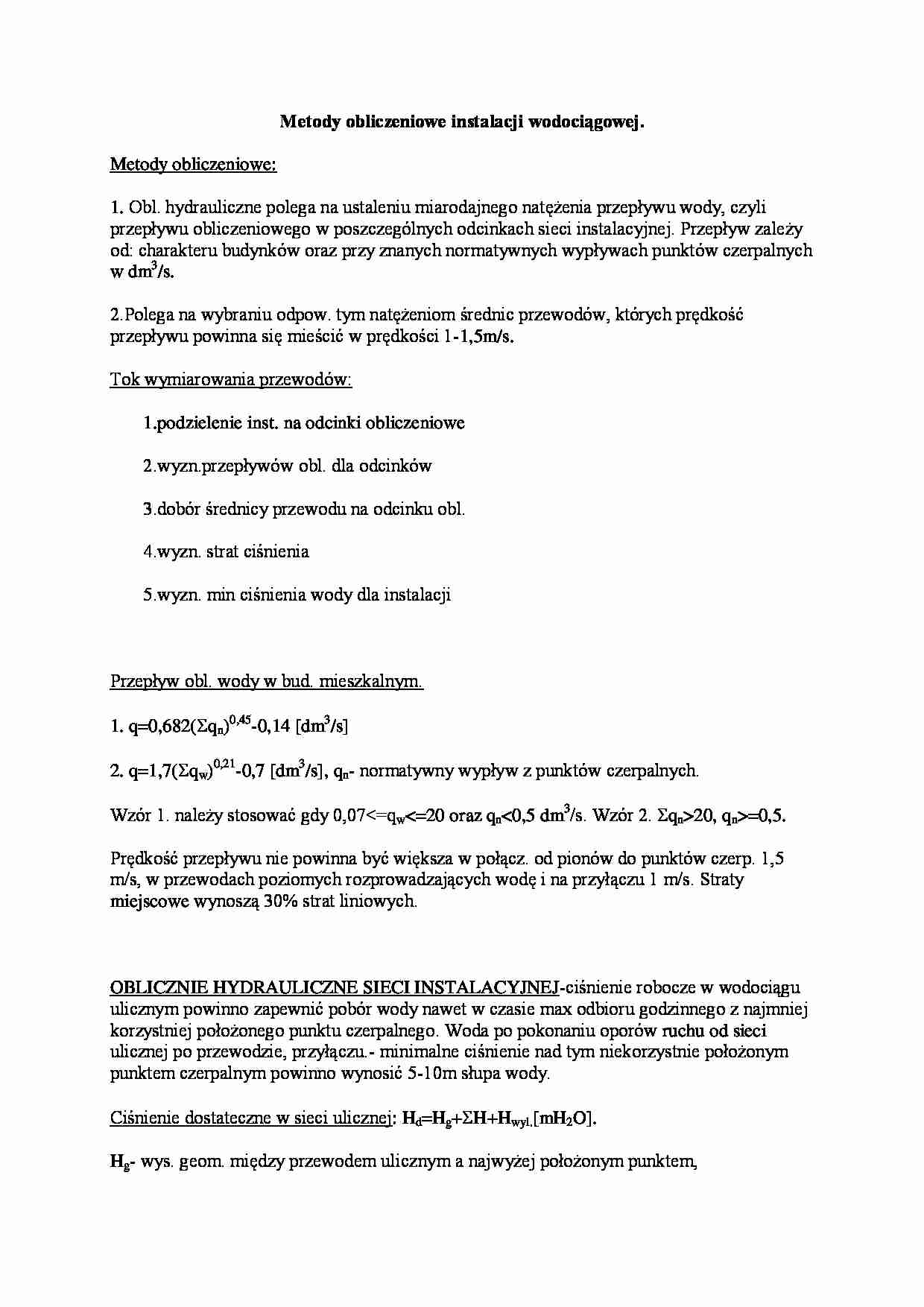

Metody obliczeniowe instalacji wodociągowej. Metody obliczeniowe: 1. Obl. hydrauliczne polega na ustaleniu miarodajnego natężenia przepływu wody, czyli przepływu obliczeniowego w poszczególnych odcinkach sieci instalacyjnej. Przepływ zależy od: charakteru budynków oraz przy znanych normatywnych wypływach punktów czerpalnych w dm 3/s. 2.Polega na wybraniu odpow. tym natężeniom średnic przewodów, których prędkość przepływu powinna się mieścić w prędkości 1-1,5m/s. Tok wymiarowania przewodów: 1.podzielenie inst. na odcinki obliczeniowe 2.wyzn.przepływów obl. dla odcinków 3.dobór średnicy przewodu na odcinku obl. 4.wyzn. strat ciśnienia 5.wyzn. min ciśnienia wody dla instalacji Przepływ obl. wody w bud. mieszkalnym. 1. q=0,682(qn) 0,45-0,14 [dm3/s] 2. q=1,7(qw) 0,21-0,7 [dm3/s], q n- normatywny wypływ z punktów czerpalnych. Wzór 1. należy stosować gdy 0,0720, qn=0,5. Prędkość przepływu nie powinna być większa w połącz. od pionów do punktów czerp. 1,5 m/s, w przewodach poziomych rozprowadzających wodę i na przyłączu 1 m/s. Straty miejscowe wynoszą 30% strat liniowych. OBLICZNIE HYDRAULICZNE SIECI INSTALACYJNEJ-ciśnienie robocze w wodociągu ulicznym powinno zapewnić pobór wody nawet w czasie max odbioru godzinnego z najmniej korzystniej położonego punktu czerpalnego. Woda po pokonaniu oporów ruchu od sieci ulicznej po przewodzie, przyłączu.- minimalne ciśnienie nad tym niekorzystnie położonym punktem czerpalnym powinno wynosić 5-10m słupa wody. Ciśnienie dostateczne w sieci ulicznej: H d=Hg+H+Hwyl.[mH2O]. Hg- wys. geom. między przewodem ulicznym a najwyżej położonym punktem, H- suma strat wys. ciśnienia, H wyl= min. ciśnienie wylotowe(5-10m)
... zobacz całą notatkę
